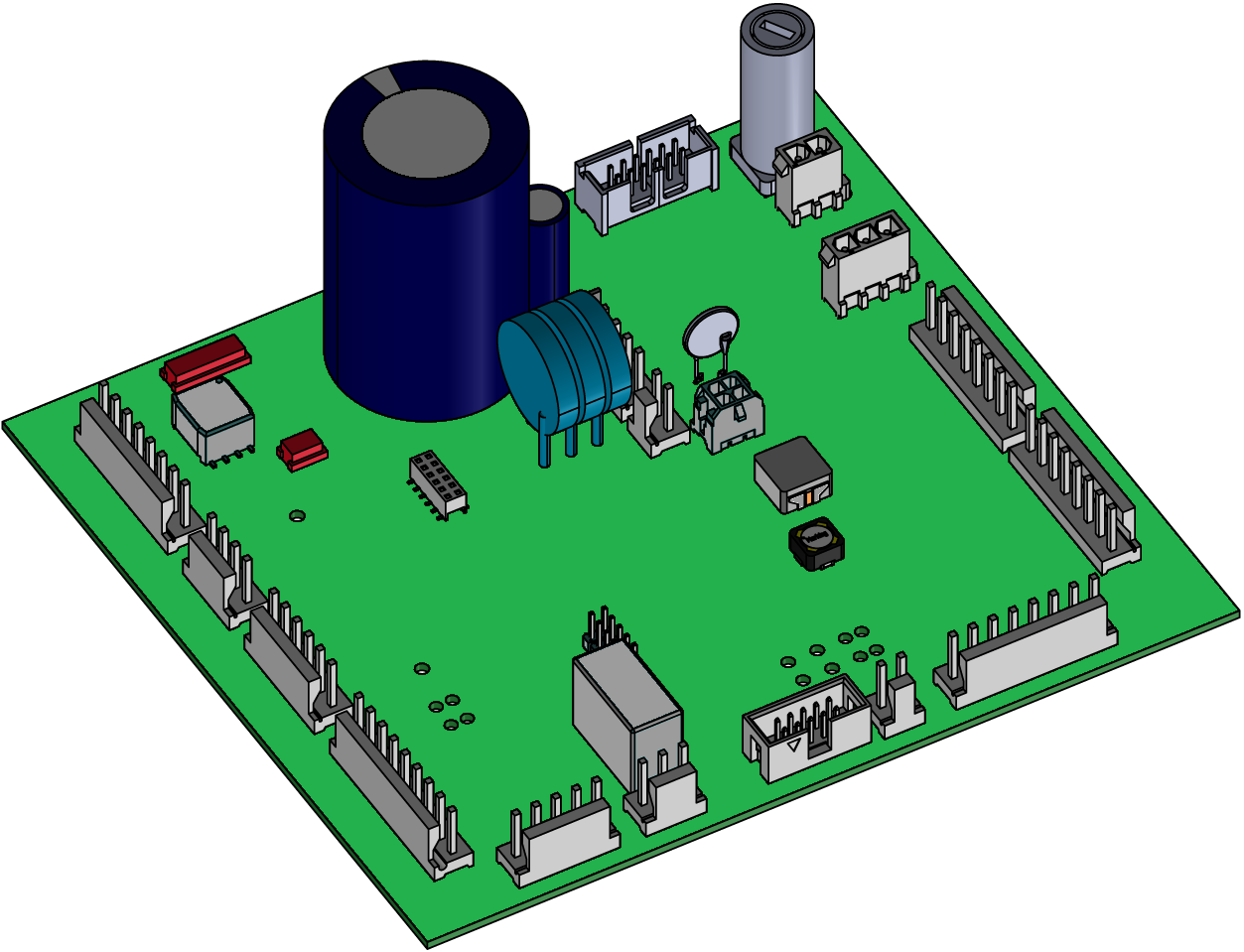

T28499: GIF-61 laitekortti

tarkoitus

Laitekortin vaihtaminen GIF-61 (A 4)

pätevyys

ammattihenkilöstö

Materiaali

Vaadittu materiaali

• Torx ruuvimeisseli koko 20

Video-opas

Seuraa QR-koodilinkkiä katsoaksesi YouTube-videon.

menettely

Jäähdytys ja sammuta

• Napauta perusnäytössä toimintopainiketta ().
  • Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

• Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.

Avoin etuosa

• Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.

Vaihda varaosa

• Irrota kaikki liittimet GIF-61-laitekortilta.

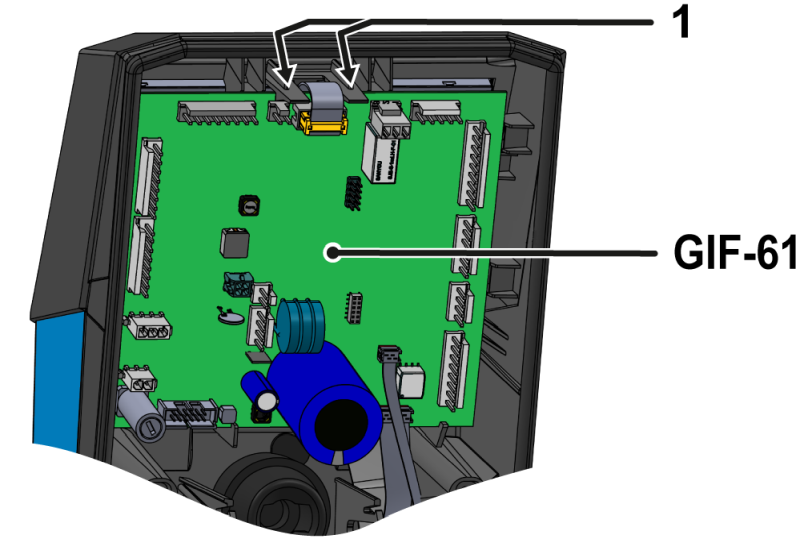

• Paina GIF-61-laitelevyn kiinnityshihnoja (①) ulospäin.
  • Piirilevy voidaan nyt nostaa ulos.
• Aseta uusi GIF-61-laitekortti sopiviin syvennyksiin.
  • Tarkista, onko kiinnityshihnat lukittu paikoilleen (①).
• Liitä liittimet takaisin GIF-61-laitekorttiin.
  • Tarkista, että kaikki liittimet on kiinnitetty oikein.

Sulje etuosa

• Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

kytke laite päälle

• Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.

  • Laite päivittää ohjelmiston automaattisesti tarpeen mukaan.

HUOMAUTUS!

Jos konfiguraatio on epätäydellinen, vastaava virheilmoitus tulee näyttöön. Virheilmoitus voidaan jättää huomiotta, koska laite nollaa kaikki tiedot ja parametrit.

Tiedot nollaus

• Napauta profiilipainiketta perusnäytössä.
• Valitse [Käyttäjäprofiili]
• Aseta parametrit ”kunnossapito”
• Valitse [Kunnossapito] > [Määritykset] > [Resetoi kaikki]
  • Pääsy tapahtuu koodin "1.2 kautta. ”
• Napauta nollaussymbolia nollataksesi kaikki tiedot.

konfigurointi

• Valitse [Kunnossapito] > [Määritykset].
  • Pääsy tapahtuu koodin "1.2 kautta. ”
• Määritä laite uudelleen. Noudata konfiguraatiossa laitteen tyyppikilven tietoja. Seuraavat parametriasetukset vaaditaan:
  • laitenumero
  • rakennusvuosi
  • lämpötila
  • hydrauliikkajärjestelmä
  • laitteen koko
  • lämmitystyyppi
  • pumpun tyyppi
  • jäähdytystyyppi
  • Verkkojännite (U _N)

Kalibroi

Kalibroi paineen mittaus

• Varmista, että laite on paineeton.
  • Laitteen painemittarin tulisi lukea 0,0 (± 0,3) bar.
• Poista hydrauliset liitännät Menovirtaus- ja Kelauslinjoista.
• Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän paine] tai [Tulopaine].
  • Järjestelmän paineen tulisi näyttää 0,0 (± 0,1) bar.
• Jos poikkeama on> 0,1 bar, laitteen paineanturit on tarkistettava. Suurempien lineaaristen virheiden tapauksessa paineanturin yleinen poikkeama (offset) on korjattava.
  • [Huolto] > [Kalibrointi] > [Paine] > [Paineanturi 1 offset] (järjestelmän paine) tai [Paineanturi 2 offset] (tulopaine).

Tarkista paineen mittaus

• Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän paine] tai [Tulopaine]
  • Järjestelmän paineen tulisi näyttää 0,0 (± 0,1) bar. Jos ei, toista paineanturi kalibrointi.

Kalibroi Läpivirtauksen mittaus

• Asenna sulkuventtiilillä varustettu hydraulilinja (esim. HB-TP180 testeri) Menovirtaus- ja Kelausliitännän väliin.
• Käytä laitetta normaalitoimintaa 40 °C:ssa vähintään 10 minuutin ajan.
• Valitse [Kunnossapito] > [Kalibrointi] > [Virtaus] > [läpivirtaus (sisäinen)].
  • Aseta parametrit arvoon 5 l/min.
• Sulje sulkuventtiili välillä Menovirtaus ja paluu ja odottaa 1 minuutti.
• Lue nykyinen läpivirtausnopeus.
• Aseta parametrit [läpivirtaussiirtymä (sisäinen)] seuraavan laskelman mukaan:
  • Uusi siirtymä = 5 l/min — 'virtaus '[läpivirtaus].
• Avaa sulkuventtiili uudelleen.

Tarkista läpivirtauksen mittaus

• Käytä laitetta normaalitoimintaa 40 °C:ssa vähintään 10 minuutin ajan
• Sulje sulkuventtiili välillä Menovirtaus ja Kelaus
  • Virtausnopeus laskee 0 l/min ja ”Flow nolla” -hälytysviesti viivästyy.
• Tunnusta tunnusta hälytys ja avaa sulkuventtiili.

Tarkista toiminto

• Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.
  • Tarkista laitteen toiminnot (halutun kohdearvon säännöt).
• Sammuta laitteen virta I/O-painikkeella ().
  • Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
• Sammuta pääkatkaisin (QS 1).
