TThermo-6 温度調節機は、既存のディバイス通信網では認識されません。

→ Thermo-6 の基本画面にGate-6の記号が表示されない

温度調節機とディバイス通信網内のデバイスで、通信網構成の設定が異なっていないか確認してください。

1. ホーム基本画面で、メニューボタンをタップします
2. [設定] > [リモートコントロール] > [ネットワーク] > [ネットワーク設定] を選択します。

3. ディバイス通信網設定パラメータを設定します

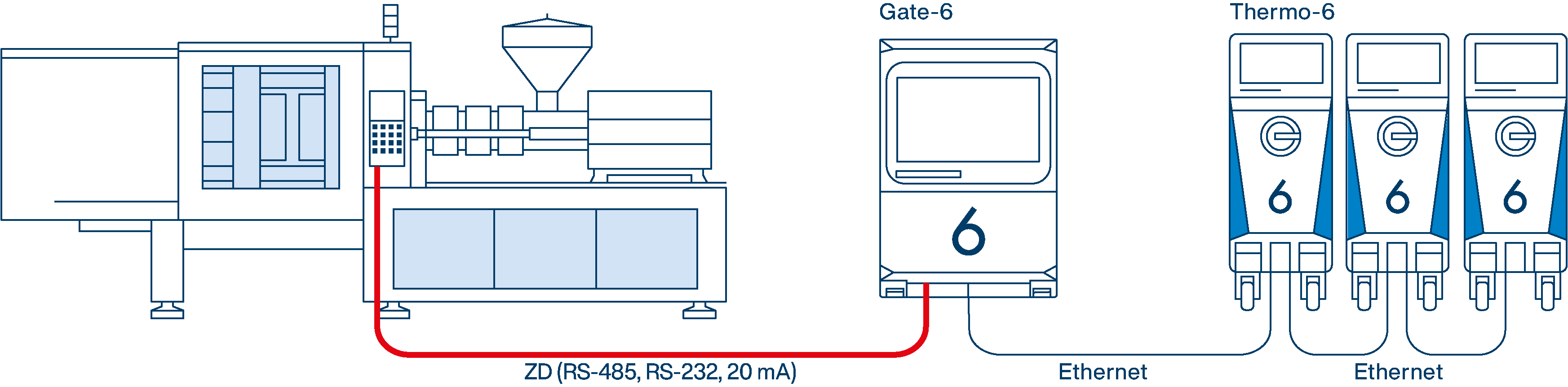

インターフェイスサーバーGate-6 ディバイス通信網で認識されない（Gate-6 を交換した場合など）。

→ Thermo-6 の基本画面にGate-6の記号が表示されない

→ Gate-6 のLEDステータスライトが緑色に点滅します

ネットワーク構成設定 (自動/手動) が異なると、次の 2 つのシナリオが発生する可能性があります。

シナリオ 1: 既存の通信網が「自動的に」構成されている (DHCP サーバーが使用可能)

問題

• インターフェイスサーバーパラメータ [ネットワーク構成 Gate-6] が「手動」に設定されています。

解決策

• Gate-6 のリセットボタンを3秒間押し続けます。

これにより、Gate-6 のネットワーク構成は（自動的に）デフォルト設定にリセットされます。

シナリオ 2: 既存の通信網が「手動」に設定されている (使用可能な DHCP サーバーがない)

問題

• インターフェイスサーバーパラメータ [ネットワーク構成 Gate-6] が「自自動的に」に設定されています。

解決策

1. いずれかのTThermo-6 を一時的に「自自動的に」に設定する:
   1. [設定] > [リモコン] > [ネットワーク] > [ネットワーク設定] を選択します。
   2. パラメータを「自自動的に」に設定します。
      → TThermo-6 とGate-6 はお互いを認識します（Gate-6 のLEDが緑色に点灯します）。
      → Thermo-6を取り扱いすることで、Gate-6のネットワーク設定を行えるようになりました。
2. Gate-6 の設定:
   1. [] > [設定 Gate] > [通信網 Gate-6] に移動します
   2. パラメータ [ネットワーク構成 Gate-6] を「手動」に設定します
   3. パラメータ [IP アドレス (手動) Gate-6] を希望値
3. Thermo-6 をリセット:
   1. [設定] > [リモコン] > [ネットワーク] > [ネットワーク設定] を選択
   2. パラメータを「手動」に戻す

通信は可能ですが、ディバイスマシン・コントロールからのコマンドを受け付けません。

基本画面にリモート操作の記号が表示されているか確認してください。

表示されない場合

1. [機能] > [リモコン] を選択します。
2. スライダーで機能スイッチオン

Ethernet ケーブルは大丈夫ですか?

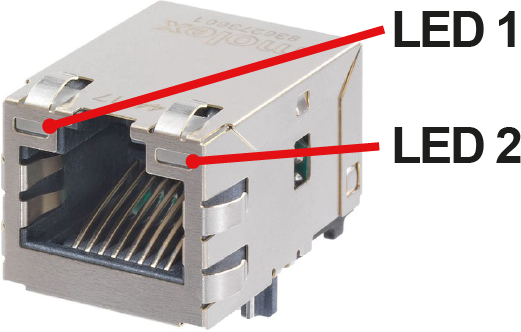

Thermo-6またはGate-6 -6のEthernet コネクタのLEDが次のように動作するかどうかを確認します。

• LED 1 が点滅:データが交換されました (データ接続OK)
• LED 2点灯：接続可能（Ethernet ケーブルOK）

通信がうまくいかない。

射出成形機のポートアドレスが正しく設定されていることを確認します。

ポート4841は、TThermo-6 温度制御ユニット用に定義および予約されています。

インターネットプロトコルのバージョンが正しいか確認してください。

TThermo-6 温度コントロールユニットはIPv4のみをサポートします。

EUROMAP 82.1 バージョンに互換性があるかどうかを確認してください。

互換性のない OPC UA 標準が 2 つあります。 クライアント (射出成形機) は両方の規格をサポートしている必要があります。 通信にどの規格を使用するかは、サーバー（温度調節機）が決定します。

HB-Therm ディバイス、以下のEUROMAP 82.1規格を実装しています

• Series 5: EUROMAP 82.1 V1.00
• Series 6: EUROMAP 82.1 V1.01 / OPC 40082-1

機械製造元がサポートするバージョンは、機械制御システムのソフトウェアバージョンによって異なり、機械メーカーに確認する必要があります。 以下の機械メーカーのソフトウェアバージョンがわかっています。
