T28959, T29352, T28960, T29358: 냉각 밸브 2

목적

냉각 판막의 유압 부품 교체 2 (KV 2)

자격

전문가 직원

소재

필수 자료

• 톡스 스크루드라이버 사이즈 20
• 오픈 엔드 렌치, 사이즈 10

계속 진행하기

냉각 및 배수

• 기본 화면에서 기능 버튼 () 을 누릅니다.
• 기본 화면에서 기능 버튼 () 을 누릅니다.
  • 장치가 냉각되고 금형을 비운 후 전원을 끕니다.

압력 확인 및 전원 끄기

• [디스플레이] > [실제 값] > [시스템 압력] 을 선택합니다.
  • 시스템 압력은 0.0 (±0.1) bar로 표시되어야 합니다.
• 압력계에 표시된 압력은 0.0 (+0.3) bar여야 합니다.

• 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.

커버 제거

• 장치에서 커버를 제거합니다 (→장치 열기).

예비 부품 교체

• 파이프 (KV_2 ↔ 쿨러) 를 제거합니다.
  • 장착 클립을 빼내세요.
  • 쿨러 쪽의 파이프를 먼저 제거해야 완전히 제거할 수 있습니다.
• 스테퍼 모터의 케이블 제거 (M_4)

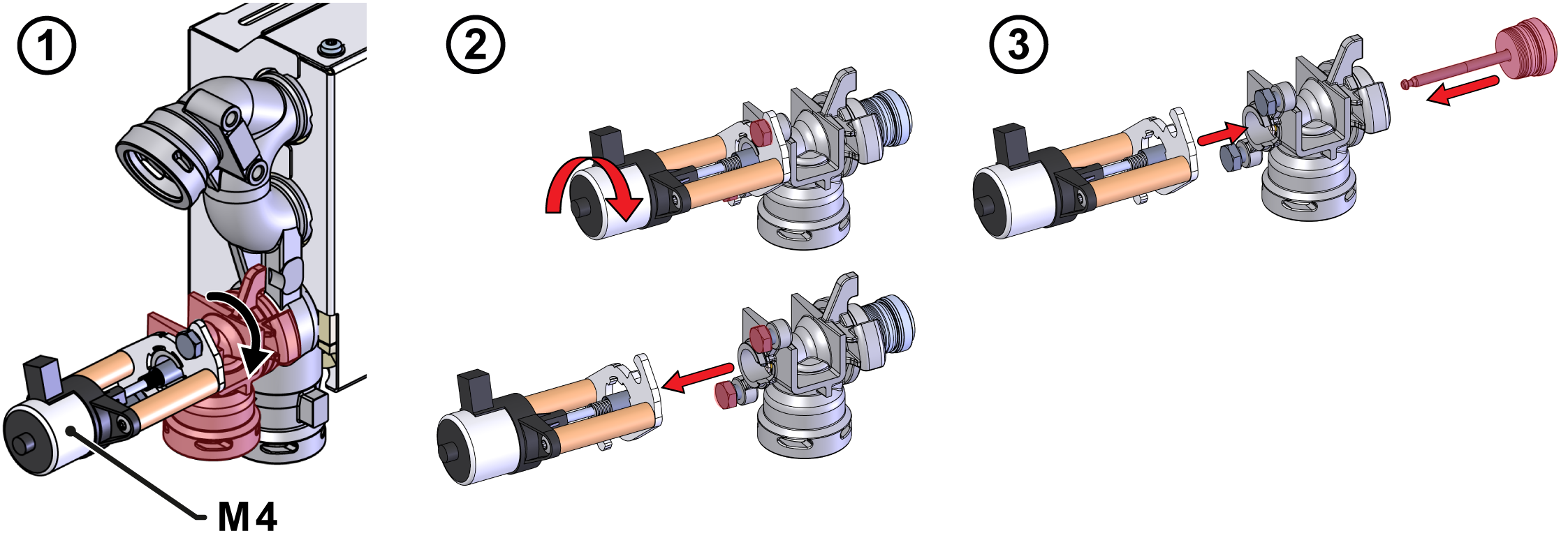

• 스테퍼 모터 (M_4) 를 포함한 하우징을 제거합니다 (그림→ ①).
  • 베요넷 잠금이 해제될 때까지 하우징을 돌립니다.
  • 하우징을 완전히 제거합니다.
• 하우징에서 스테퍼 모터 (M_4) 를 제거합니다 (그림 → ②).
  • 장착 나사를 두 번 제거합니다.
  • 스테퍼 모터를 돌려 살짝 당겨 커플링 밖으로 옮깁니다.
• 하우징에서 피스톤을 제거합니다.
  • T28959/ T29352 전용: 로드를 포함한 피스톤을 청소하십시오.
  • T28960/T29358의 경우: 새 피스톤을 사용하십시오.

잘못된 설치로 인한 누수!

O-링을 잘못 설치하면 O-링이 손상되어 누출이 발생할 수 있습니다. 그 이유는 다음과 같습니다.

• O-링이 올바르게 설치되었는지 확인하십시오.

• 하우징 O-링이 마모되었는지 확인하고 필요한 경우 교체하십시오.
• 새 하우징에 플런저를 설치합니다 (그림 → ③).
  • 플런저를 조심스럽게 삽입하고 장착 막대를 밀어냅니다.
  • 마운팅 로드를 제거하면 더 이상 필요하지 않습니다.
• 하우징에 스테퍼 모터 (M_4) 를 설치합니다 (그림 → ③).
  • 클러치에 들어가서 클러치를 엔드 포지션으로 돌리세요.
  • 장착 나사 2개를 고정하세요.
• 파이프라인 (KV_2 ↔ 쿨러) 을 설치합니다.
  • 파이프 O-링이 마모되었는지 확인하고 필요한 경우 교체하십시오.
  • 파이프라인을 설치하고 장착 클립으로 고정합니다.
• 케이블을 스테퍼 모터 M_4) 에 연결합니다.

견고성 및 기능 확인

• 전원 플러그와 스위치를 연결하고 메인 스위치 (QS 1) 의 전원을 켭니다.
• [사용자 프로필] 을 선택하고 “유지보수”로 설정합니다.
• [서비스] > [매개변수] > [스테퍼 모터] > [KV 2 위치 지정] 을 선택합니다.
• 값을 조정하고 피스톤을 포함한 스테퍼 모터가 움직이고 있는지 확인하십시오.
  • 0% = 판막 닫힘
  • 100% = 판막 열림
• I/O 버튼 () 을 사용하여 장치를 켜고 장치의 조임 상태와 기능을 확인하십시오.

전원을 끄고 덮개를 설치합니다.

• I/O 버튼 () 을 사용하여 장치를 끕니다.
  • 장치의 전원이 꺼지고 필요한 경우 장치가 냉각되고 무압 상태인 상태가 됩니다.
• 메인 스위치 (QS 1) 를 끄다.
• 장치의 덮개를 다시 부착합니다 (→장치 열기).
