Lai kontrolētu Temperatūra kontrole Thermo-6, izmantojot ārēju kontrolieri, savienojumam starp ierīce un mašīnu ir pieejamas šādas Interfeisi.

PIEZĪME!

  • Kad tālvadības pults ir aktivizēts, visi ar protokols saistītie Iestatījumi un Funkcijas tiek bloķēti lokālajā apkalpe.

  • Tālvadības pults adrese izmanto visu Dati saskarņu unikālai identifikācijai, un sakaru tīklā to var piešķirt tikai vienu reizi. Ja sakaru tīklā atrodas Gate-6, tas atpazīst dublētas tālvadības pults adreses un ziņo par tām.

saskarne Ethernet (OPC UA)Link to saskarne Ethernet (OPC UA)

Datu apmaiņa notiek tieši starp mašīnas kontrolieri un Thermo-6 Temperatūra kontrole vai caur Interfeisa serveri Gate-6. Lai iegūtu informācija par saskarne, noklikšķiniet šeit...

  1. aizvērt vadības kabeļus, kā parādīts attēlā.

  2. Sākuma pamata ekrāns pieskarieties izvēlnes poga pogai

  3. Atlasiet [Iestatījums] > [Tālvadības Pults] > [Tālvadības Pults adrese]

    1. Iestatiet parametram vēlamo vērtību

  4. Tikai ar Gate-6 sakaru tīkls

    1. Sākuma pamata ekrāns pieskarieties izvēlnes poga pogai

    2. Atlasiet [Gate] > [Iestatīšana] > [Tīkls Gate-6] > [Gate-6 tīkla konfigurācija]

    3. Iestatiet parametrs, kā aprakstīts šajā tabulā, skatiet šeit...

      Ja piekļuve Gate-6 nav iespējama (LED uz Gate-6 mirgo zaļā krāsā), pārbaudiet savienojuma kabeli un tīkls konfigurācija Thermo-6. Tīkla Iestatīšana jābūt iestatītam uz “automātiski”. Ja Iestatīšana ir pareizs un savienojums joprojām nav izveidots, atiestatiet tīkls Iestatīšana Gate-6. Lai to izdarītu, turiet nospiestu atiestatīšanas pogu uz Gate-6 3 sekundes.

  5. Atlasiet [Iestatījums] > [Tālvadības Pults] > [Tīkls] > [Tīkla konfigurācija]

    1. Iestatiet parametram vēlamo vērtību, kā paskaidrots zemāk esošajā tabulā, noklikšķiniet šeit...

  6. Atlasiet [Funkcijas] > [Tālvadības Pults]

    1. ieslēdziet funkcija ar slīdni. Kad tālvadības pults ir aktivizēts, pamata ekrāns tiek parādīts tālvadības pults symbol.

Tīkls konfigurācija Link to Tīkls konfigurācija

DHCP serveris (DHCP = Dynamic Host Configuration Protocol) automātiski piešķir IP adreses tīklā. Pēc noklusējuma HB-Therm ierīce ir konfigurētas, lai automātiski iegūtu IP adreses (noklusējuma Iestatīšana).

Iestatījums (Thermo-6/Gate-6)

Apraksts

“automātiski”


[Tīkla konfigurācija ] vai [Gate-6 tīkls konfigurācija] Parametrs

Pieejams DHCP serveris

Ja ir pieejams DHCP serveris, pievienotās ierīce automātiski saņem tīkls adresi (IP adrese, kas nesākas ar 169.254...). Temperatūras kontroles ierīce tiek piešķirtas mašīnas vadības sistēmai (sk. Injekcijas formēšanas mašīnu instrukcijas).

Nav skaidrs, vai DHCP serveris ir pieejams

Atstājiet tīkls konfigurācija kā noklusējuma (automātiski) tagad. Ja tīkls adrese (IP adrese, kas nesākas ar 169.254...) tiek automātiski piešķirta, ir pieejams DHCP serveris.

Ja DHCP serveris nav pieejams, pati ierīce piešķir IP adrese, kas sākas ar 169.254... Šajā gadījumā komunikācija ar mašīnas kontrolieri nav iespējama. IP adrese iestatījumu (pašreizējo) var nolasīt temperatūras regulēšanas blokā zem [E Iestatīšana] > [Tālvadības Pults] > [Tīkla Konfigurācija] vai uz Gate-6 zem [] > [Iestatījums] > [Tīkls Gate-6] > [Tīkla konfigurācijas Gate-6 Gate]:

  • [tīkla savienojuma statuss] = “savienots (vietēji)”
  • [IP adrese (pašreizējā)] = “169.254.xxx.xxx”

Šajā gadījumā tīkls konfigurācija jāveic manuāli (skatiet aprakstu parametrs [Tīkla konfigurācija] = “manuāli”, nav pieejams DHCP serveris).

“manuāli”


parametrs [tīkls konfigurācija] vai [Gate-6 Tīkls konfigurācija]

nav pieejams DHCP serveris

Ja DHCP serveris nav pieejams, katram Thermo-6 un Gate-6 manuāli jāpiešķir unikāla IP adrese. Atļautais IP adrese diapazons ir atkarīgs no mašīnas kontroliera vai ražotājs, un tas ir jāprecizē ar tiem.

Lai sazinātos starp mašīnas kontrolieri, Gate-6 un Thermo-6, lai darbotos, visiem dalībniekiem jābūt vienā tīkls. Ir zināmi IP adrese diapazoni no šādiem ražotājiem:

  • Arburg                       192.168.37.2 bis 192.168.37.254
  • Engel ..                      192.168.101.70 bis 192.168.101.99
  • KraussMaffei .           10.50.15.3 bis 10.50.15.254 ¹
  • Sumitomo Demag     192.168.220.150 bis 192.168.220.199
¹ Netmask ir arī jāiestata uz 255.255.0.0, nevis 255.255.255.0.

Palīdzība saistībā ar problēmāmLink to Palīdzība saistībā ar problēmām

Problēma

Atjaunošana

Temperatūra kontrole Thermo-6 nav atpazīta esošajā ierīce tīkls.


→ Gate-6 symbol neparādās pamata Thermo-6 ekrānā

Pārbaudiet, vai tīkls konfigurācijas ir atšķirīgas starp Temperatūra kontrole un ierīce tīkls ierīcēm.

  1. Sākuma pamata ekrāns pieskarieties izvēlnes poga pogai
  2. Atlasiet [Iestatījums] > [Tālvadības Pults] > [Tīkls] > [Tīkla konfigurācija]

  3. Iestatiet ierīce tīkls konfigurācija parametrs


Interfeisa serveri Gate-6 netiek atpazīts ierīce tīkls (piemēram, kad tiek nomainīts Gate-6).



→ Gate-6 symbol neparādās pamata Thermo-6 ekrānā

→ Gate-6 LED statusa gaisma mirgo zaļā krāsā

Šādi divi scenāriji var rasties, ko izraisa dažādi tīkls konfigurācija Iestatījumi (automātiskā/manuāla):

1. Scenārijs: Esošais tīkls ir konfigurēts tā, lai “automātiski” (pieejams DHCP serveris)

Problēma

  • parametrs [Tīkls konfigurācijas Gate-6] saskarnes serveris ir iestatīts uz “manuāli”.

risinājums

  • Turiet nospiestu atiestatīšanas pogu Gate-6 3 sekundes.

Tādējādi Gate-6 tīkls konfigurācija tiek atiestatīta uz noklusējuma Iestatīšana (automātiski).

2. Scenārijs: Esošais tīkls ir konfigurēts tā, lai “manuāli” (nav pieejams DHCP serveris)

Problēma

  • parametrs [Tīkls konfigurācijas Gate-6] ir iestatīts uz “automātiski” Uz Saskarnes Serveris.

risinājums

  1. Iestatiet jebkuru Thermo-6 uz laiku “automātiski”:
    1. Atlasiet [Iestatījums] > [Tālvadības pults] > [Tīkls] > [Tīkla konfigurācija]
    2. Iestatiet parametrs “automātiski”
       → Thermo-6 un Gate-6 atpazīst viens otru (LED uz Gate-6 iedegas zaļā krāsā).
      → Tīkla Iestatījumi Gate-6 tagad var iestatīt pēc apkalpe Thermo-6.
  2. Konfigurēt Gate-6:
    1. Dodieties uz [Gate] > [Iestatījumi] > [Tīkls Gate-6]
    2. Iestatiet parametrs [Tīkls konfigurācijas Gate-6] uz “manuāli”
    3. Iestatiet parametrs [IP adrese (manuāli) Gate-6] uz vēlamo vērtība
  3. atiestatīt Thermo-6:
    1. Atlasiet [Iestatījums] > [Tālvadības pults] > [Tīkls] > [Tīkla konfigurācija]
    2. Iestatīt parametrs atpakaļ uz “manuāli”

Komunikācija ir pieejama, bet ierīce nepieņem komandas no mašīnas kontrollera.

Pārbaudiet, vai tālvadības pults symbol tiek parādīts pamata ekrānā.

Ja tā nav

  1. Atlasiet [Funkcijas] > [Tālvadības Pults]
  2. ieslēgt funkcija ar slīdni

Vai Ethernet kabelis fakt kārtībā?

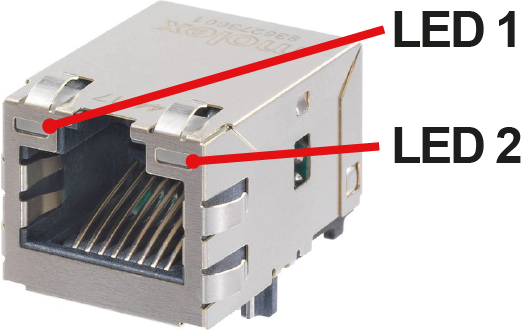

Pārbaudiet, vai Thermo-6 vai Gate-6 Ethernet savienotāja gaismas diodes darbojas šādi.

  • LED 1 mirgo: Dati apmaiņa (datu savienojums Labi)
  • LED 2 iedegas: pieejams savienojums (Ethernet kabelis ok)

Komunikācija nedarbojas

Pārbaudiet, vai iesmidzināšanas formēšanas mašīnā ir pareizi iestatīta porta adrese.

Ports 4841 ir definēts un rezervēts Thermo-6 temperatūras regulēšanas blokiem.

Pārbaudiet, vai interneta protokola versija ir pareiza.

Thermo-6 temperatūras regulēšanas ierīces atbalsta tikai IPv4.

Pārbaudiet, vai EUROMAP 82.1 versija ir saderīga.

Ir divi OPC UA standarti, kas nav saderīgi. Klientam (iesmidzināšanas formēšanas mašīna) ir jāatbalsta abi standarti. Serveris (Temperatūra kontrole) nosaka, kurš standarts tiek izmantots saziņai.

HB-Therm ierīce ir ieviesti šādi EUROMAP 82.1 standarti

  • Series 5: EUROMAP 82.1 V1.00
  • Series 6: EUROMAP 82.1 V1.01 / OPC 40082-1

Kuru versiju atbalsta mašīnu ražotāji, ir atkarīga no mašīnas vadības sistēmas programmatūras versija, un tā ir jāprecizē ar mašīnas ražotājs. Ir zināmas šādu mašīnu ražotāju programmatūras versijas:

Engel

  • ab 4.60.11.x / 4.62.05.x → EUROMAP 82.1 V1.00 und V1.01
  • 4.60.0.x bis 4.60.10.x / 4.62.0.x bis 4.62.04.x → nur EUROMAP 82.1 V1.00

saskarne DIGITAL (ZD, ZC)Link to saskarne DIGITAL (ZD, ZC)

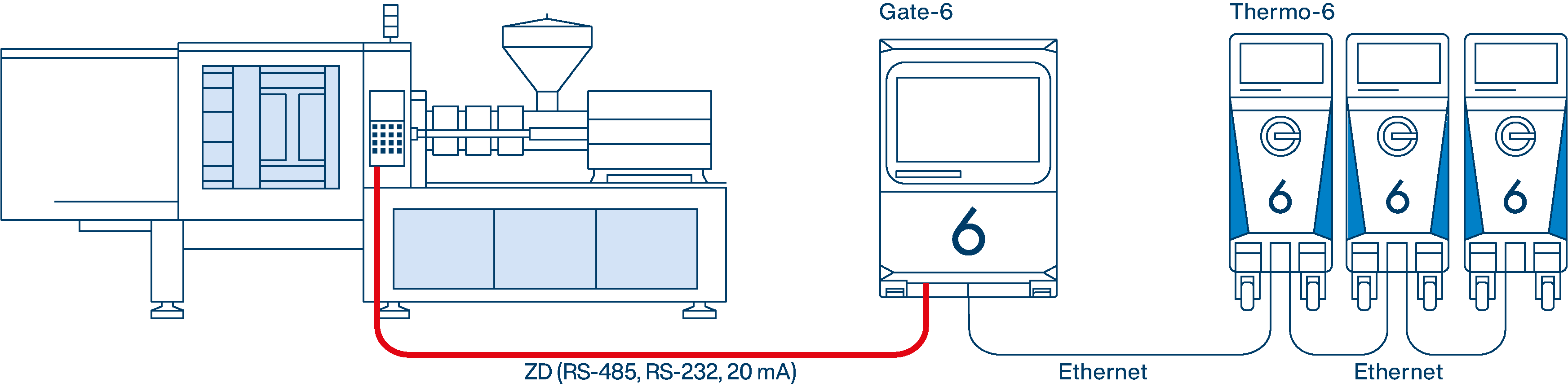

Datu apmaiņa starp mašīnas kontrolieri un Thermo-6 Temperatūra kontrole notiek caur Interfeisa serveri Gate-6. Lai iegūtu informācija par saskarne, noklikšķiniet šeit...

  1. Pievienojiet vadības kabeli, kā parādīts attēlā

  2. Sākuma pamata ekrāns pieskarieties izvēlnes poga pogai

  3. Atlasiet [Iestatījums] > [Tālvadības pults] > [Tālvadības Pults adrese]

    1. Iestatiet parametram vēlamo vērtību

  4. Izvēlieties [Gate] > [Protokola pārveidotājs] > [Protokols]

    1. Iestatiet parametram vēlamo vērtību

  5. Atlasiet [Funkcijas] > [Tālvadības Pults]

    1. ieslēdziet funkcija ar slīdni. Kad tālvadības pults ir aktivizēts, pamata ekrāns tiek parādīts tālvadības pults symbol

protokols

Iekārtu ražotājs/sistēma

IZSL.

Protokola pārveidotājs atspējots

Datu apmaiņa notiek caur Interfeisa serveri Gate-6, izmantojot OPC UA Ethernet saskarne.

1

Arburg, Billion, Bühler, Dr. Boy, Ferromatik Milacron, KraussMaffei, Negri Bossi, Sumitomo Demag, Wittmann Battenfeld, Zhafir

2

CAN-Bus (Sumitomo Demag)

4

Engel, Haitian

5

Stork

9

CANopen (Euromap 66; Netstal, ...)

15

PROFIBUS-DP

16

SPI (Fanuc, ...)

Palīdzība saistībā ar problēmāmLink to Palīdzība saistībā ar problēmām

Problēma

Atjaunošana

Temperatūra kontrole Thermo-6 netiek atpazīta esošajā ierīce tīkls.


→ Gate-6 symbol neparādās pamata Thermo-6 ekrānā

Pārbaudiet, vai tīkls konfigurācijas ir atšķirīgas starp Temperatūra kontrole un ierīce tīkls ierīcēm.

  1. Sākuma pamata ekrāns pieskarieties izvēlnes poga pogai

  2. Atlasiet [Iestatījums] > [Tālvadības Pults] > [Tīkls] > [Tīkla konfigurācija]

  3. Iestatiet ierīce tīkls konfigurācija parametrs

Interfeisa serveri Gate-6 netiek atpazīts ierīce tīkls (piemēram, kad tiek nomainīts Gate-6).


→ Gate-6 symbol neparādās pamata Thermo-6 ekrānā

→ Gate-6 LED statusa gaisma mirgo zaļā krāsā

→ Izvēlnē [GateGate] netiek rādītas apakšizvēlnes, piemēram, [Protokola pārveidotājs]

Pārbaudiet, vai Thermo-6 un Gate-6 tīkls konfigurācija ir iestatīta uz “automātiski”.

  1. Sākuma pamata ekrāns pieskarieties izvēlnes poga pogai

  2. Atlasiet [Iestatījums] > [Tālvadības Pults] > [Tīkls] > [Tīkla konfigurācija]

  3. Iestatīt parametrs uz “automātiski”

Pagaidiet apm. 30 sekundes. Ja LED uz Gate-6 turpina mirgot zaļā krāsā pēc tam, atiestatīt tīkls Iestatīšana Gate-6:

  1. Turiet nospiestu atiestatīšanas pogu uz Gate-6, līdz LED īslaicīgi mirgo balta (apm. 3 sekundes)

  2. Vēlākais pēc 30 sekundēm LED jākļūst zaļai.

ārējā vadība (ZB)Link to ārējā vadība (ZB)

Saziņa starp mašīnas kontrolieri un Temperatūra kontrole regulatoru Thermo-6 notiek, izmantojot ārējos kontaktus bez potenciāla. Lai iegūtu informācija par saskarne, noklikšķiniet šeit...

  1. Pievienojiet vadības kabeli ierīce priekšpusei.

PIEZĪME!

[Tālvadības Pults] funkcija nav jāieslēdz ārējā vadība.
