UWAGA!

W zależności od produktu połączenia systemowe są wkręcane lub podłączone. Jeśli zalecane przyłącze węża nie może być podłączone do odbiornika, powierzchnia przekroju poprzecznego musi zostać zmniejszona u konsumenta. Aby osiągnąć jak najniższe straty ciśnienia, nie wolno przeprowadzać redukcji przekroju poprzecznego na urządzenie.

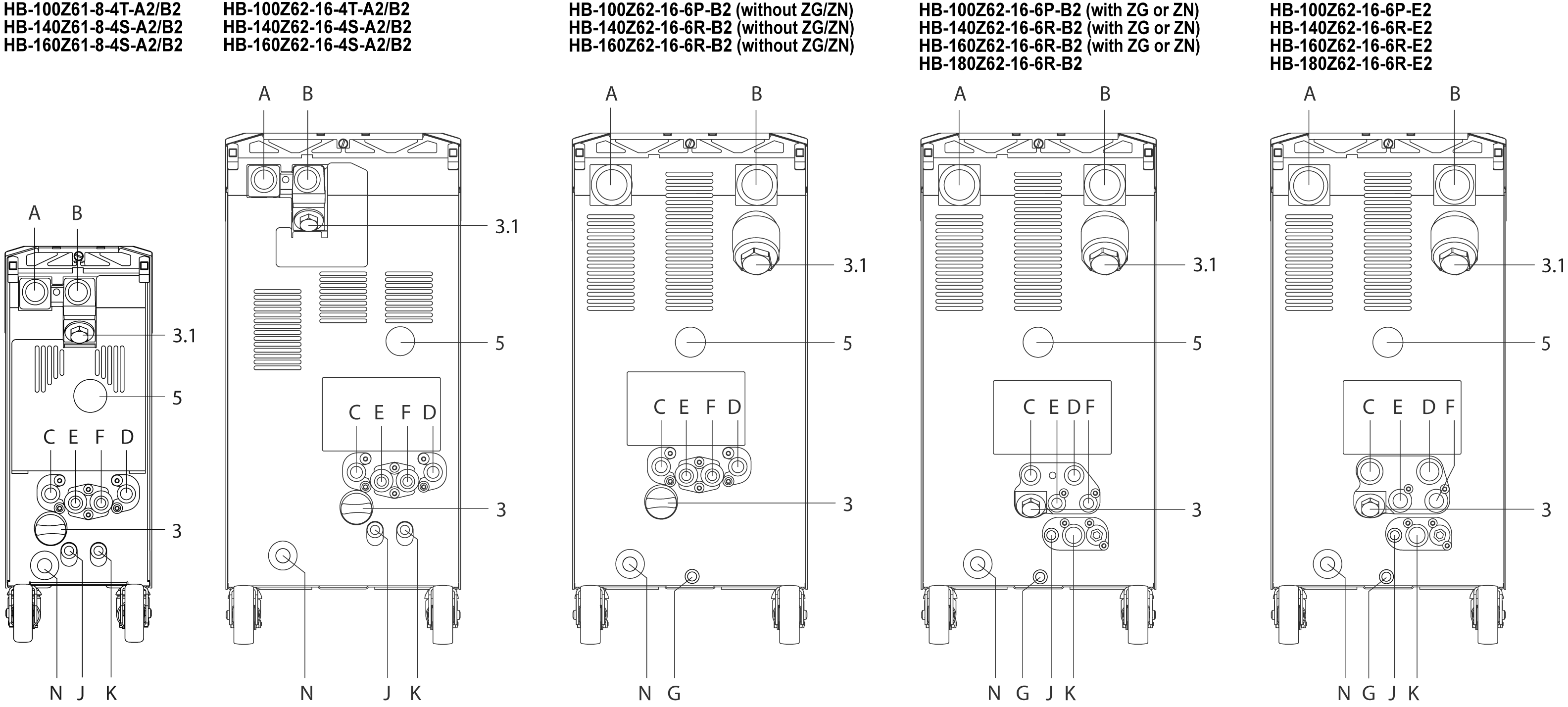

Połączenia i najważniejsze elementy z tyłu urządzenia są opisane w następujący sposób:

A


OUT

Wlot

B

IN

Wylot

C

Wejście wody chłodzącej

D

Wyjście wody chłodzącej

5

Wskaźnik ciśnienia

3.1

Filtr powrotu

3

Filtr wody chłodzącej

E

S1

Wejście wody systemowej *

F

S2

Wyjście wody systemowej *

J

AIR IN

Wejście sprężonego powietrza (ZG)

K

AIR OUT

Wyjście sprężonego powietrza ** (ZG)

N

-Przyłącze sieciowe

* Z połączenia można korzystać tylko wtedy, gdy przełączyłeś się na oddzielne połączenia dla wody systemowej (→ kliknij tutaj).
** Z połączenia można korzystać tylko wtedy, gdy opróżnianie formy za pomocą sprężonego powietrza jest ustawione na tym wylocie (→ kliknij tutaj).

Specyfikacje techniczne

Typ

HB-100Z61/62

HB-140Z61/62

HB-160Z61/62

temperatura max.

100 °C

140 °C

160 °C

Połączenie: Przekazywanie, Przewijanie do tyłu

Gwint

G3/4



Odporność
 (w tym obwód hydrauliczny)

20 bar, 120 °C

20 bar, 160 °C

20 bar, 180 °C

Podłączenie: wody chłodniczej

Ciśnienie

2–5 bar

Gwint

G3/8

Odporność

10 bar, 100 °C

Podłączenie: oddzielna woda systemowa

Ciśnienie

2–5 bar

Gwint

G1/4

Odporność

10 bar, 100 °C

Podłączenie: sprężone powietrze (ZG)

Ciśnienie

2–8 bar *

Gwint

G1/4

Odporność

10 bar, 100 °C

* Opróżnianie formy jest bardziej wydajne przy wyższym sprężonym powietrzu
