scop

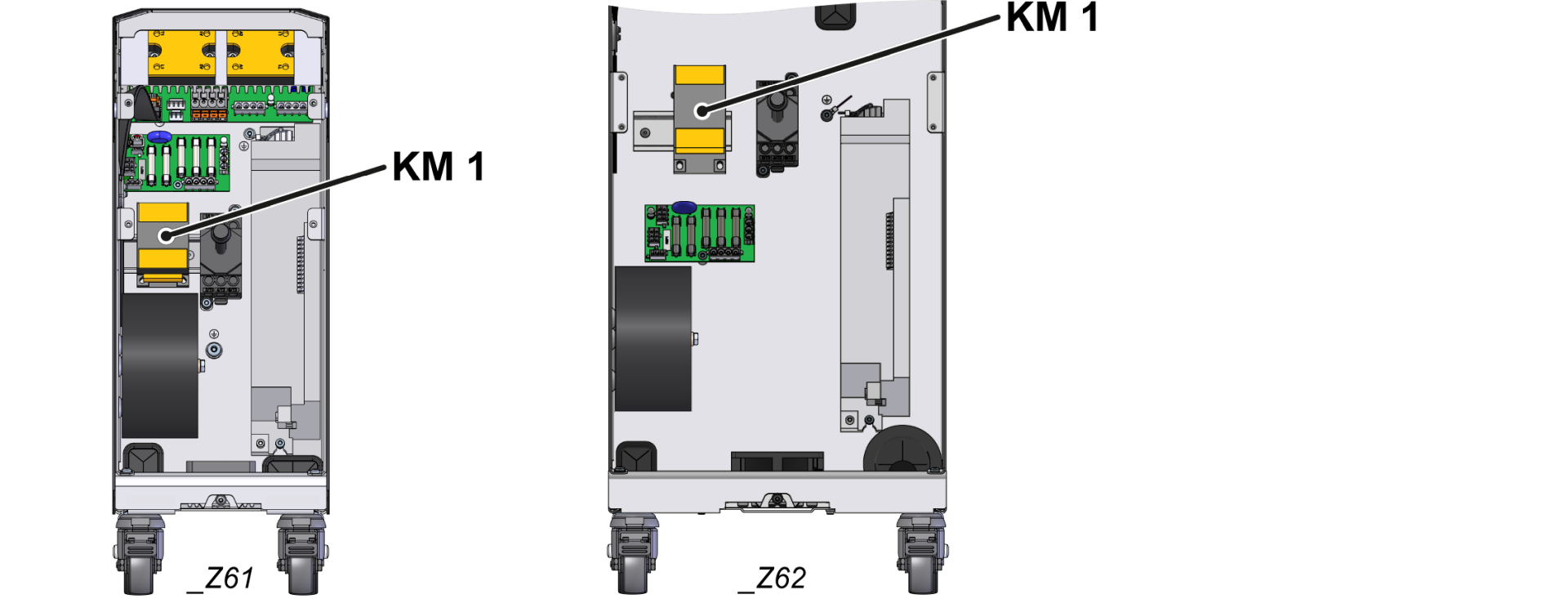

Înlocuirea contactorului electric (KM 1)

calificare

Electricieni

Material

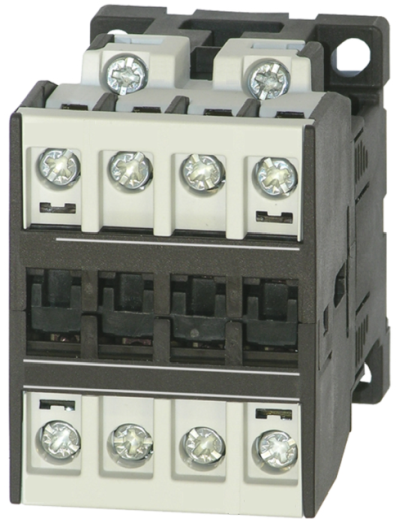

Poz.DenumireT24426T24427T24683
01

Schütz K3-10, 24 VAC

1--
01

Schütz K3-18, 24 VAC

-1-
01

Schütz K3-32, 24 VAC

--1

Material necesar

  • Surubelnita Torx dimensiune 20
  • Șurubelniță cu cap plat, dimensiune 3

Procedură

ATENȚIE!

Lucrul cu unitatea necesită cunoașterea instrucțiunilor de siguranță și a unui scurt manual de utilizare. De aceea:

Citiți cu atenție instrucțiunile de siguranță și scurt manual de utilizare înainte de a începe orice lucrare. Cerința de bază pentru o muncă sigură este respectarea tuturor instrucțiunilor de siguranță și acțiunea atentă a personalului profesionist calificat pentru a preveni accidentele care implică vătămări corporale și daune materiale.

Răcirea și oprirea

  • Pe ecran de bază, atingeţi butonul de funcţie ().
    • Dispozitivul se răcește până când temperatura este mai mică decât temperatura de răcire. Apoi, unitatea se oprește.

  • Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.

Deschideți fața

  • Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.
  • Scoateți capacul de protecție din carcasa electrică prin scoaterea șuruburilor Torx.

Înlocuiți piesa de schimb

NOTĂŢĂ!

Asigurați-vă că toate marcajele cablurilor sunt ușor de citit înainte de înlocuire. Dacă este necesar, re-etichetați cablurile. Conexiunea se face conform schemei electrice a tipului aparatului respectiv (click aici... ).

  • Toate cablurile de la bornele contactorului KM_1.
  • Scoateți contactorul (KM_1) de pe șina pălăriei.
    • Eliberați încuietoarea de pe partea inferioară a contactorului cu o șurubelniță cu fante.
    • Înclinați ușor protectorul și ridicați-l de pe șina pălăriei.
  • Verificați dacă noul contactor (KM_1) este potrivit pentru utilizarea prevăzută (comparați specificațiile tehnice).
  • Instalați noul contactor (KM_1) pe șina pălăriei.
    • Țineți protectorul astfel încât încuietoarea să fie orientată în jos. Așezați pe șina pălăriei și apăsați în jos până când auziți un „clic”.
  • Conectați cablul la bornele corecte în conformitate cu schema electrică.
    • Asigurați-vă că niciuna dintre izolațiile cablurilor nu este blocată și că contactul cablului este plat în camera de conectare.
    • Strângeți conexiunile cablurilor cu un cuplu de 10 Nm.
  • Efectuați un test vizual și de tracțiune.
    • Asigurați-vă că toate conexiunile cablurilor sunt bine fixate și fabricate corect conform schemei electrice.

Închideți fața

  • Montați capacul de protecție în jurul carcasei electrice și fixați-l cu șuruburi Torx.
  • Îndoiți partea din față și fixați 2x șuruburi Torx.

Verificare funcţie

  • Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
  • Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.
  • Oprirea aparatului utilizând butonul I/O ().
    • Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
  • Opriți întrerupătorul principal (QS 1).
