Ekstern sensor
En ekstern temperatursensor kan tilsluttes enheden for at styre eller måle temperaturen på et eksternt hydraulisk kredsløb (såsom en sprøjteform). For flere informationer, klik her...
- 1 stik M12, 8 pols (hun)
- Temperatursensorer og stik findes i tilbehørskataloget
Tilslutbare sensortyper
- Termoelementer: Type J, K, T
- Pt 100 sensor: i 2, 3 eller 4-leder kredsløb
BEMÆRK!
Med Thermo-6 udstyr er den eksterne sensor tilslutning via en 8-polet M12 rund stikkontakt. Thermo-5-enheder og ældre serier bruger en 5-polet lydstik.
Hvis den eksterne sensor (f.eks. Sprøjtestøbning) har et 5-polet lydstik, skal enten T29279-kabeladapteren (se tilbehørskataloget) bruges, eller stikket på den eksterne sensor skal udskiftes.
Når du bruger T29279-kabeladapteren, kan der opstå en ekstra målefejl på op til 2° C. Dette skyldes forskellige overgangstemperaturer i termoelementer og overgangsmodstande i Pt100-sensorer. Kabeladapterens kabellængde er sådan, at den kun kan lægges bag hoveddøren på enheden, herunder tilslutning til den eksterne sensor.
Hvis den faktiske målefejl er kendt, kan den rettes under [Indstilling] > [Ekstern sensor] > [Ekstern sensorforskydning].

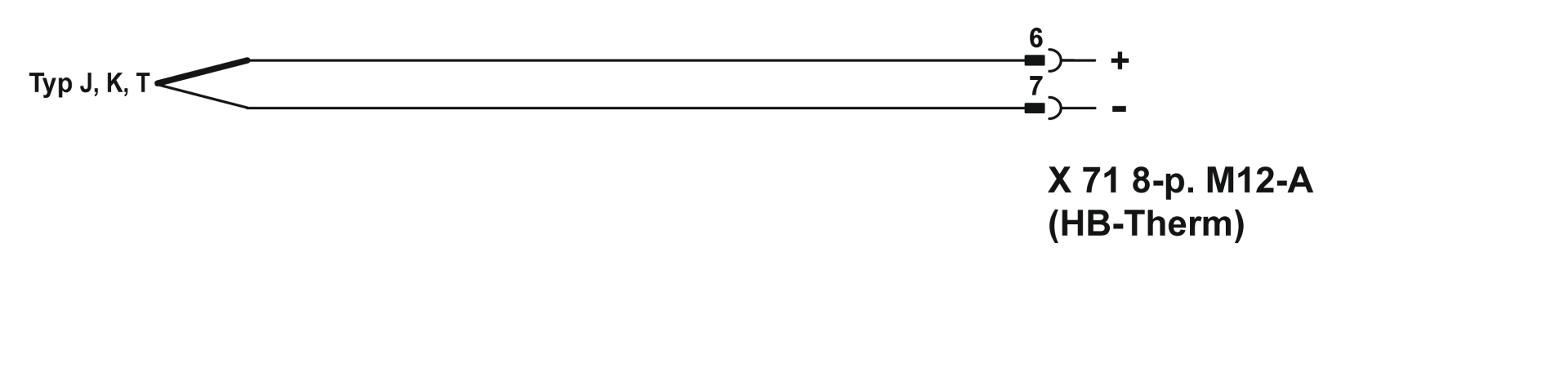

termokopler
Type | Norm | kabel jakke | Kabelellitze | |
|---|---|---|---|---|
+ | − | |||
J (Fe-CuNi) | IEC | sort | sort | hvid |
DIN | blå | rød | blå | |
K (NiCr-Ni) | IEC | grøn | grøn | hvid |
DIN | grøn | rød | grøn | |
T (Cu-CuNi) | IEC | brun | brun | hvid |
DIN | brun | rød | brun | |

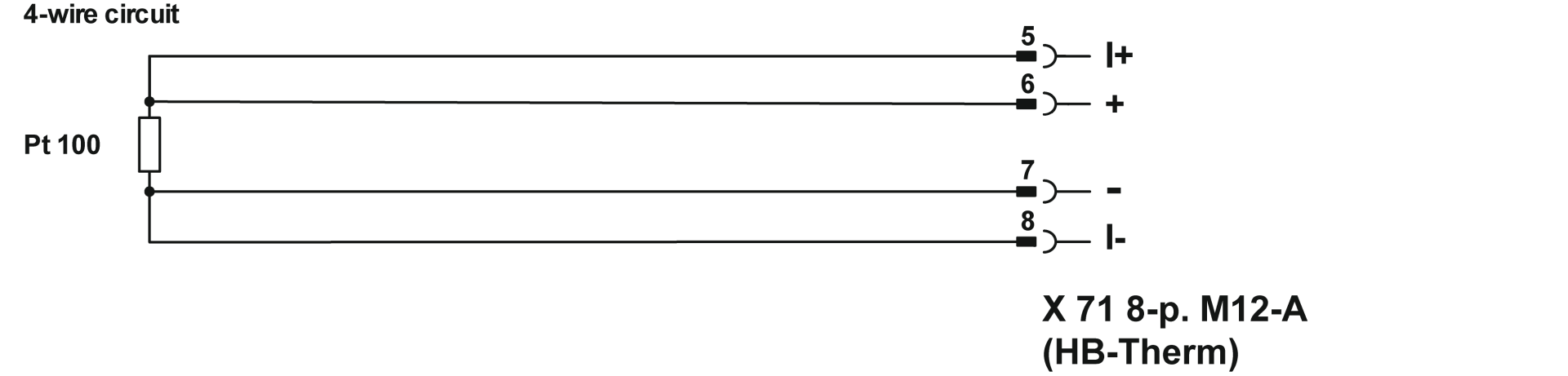

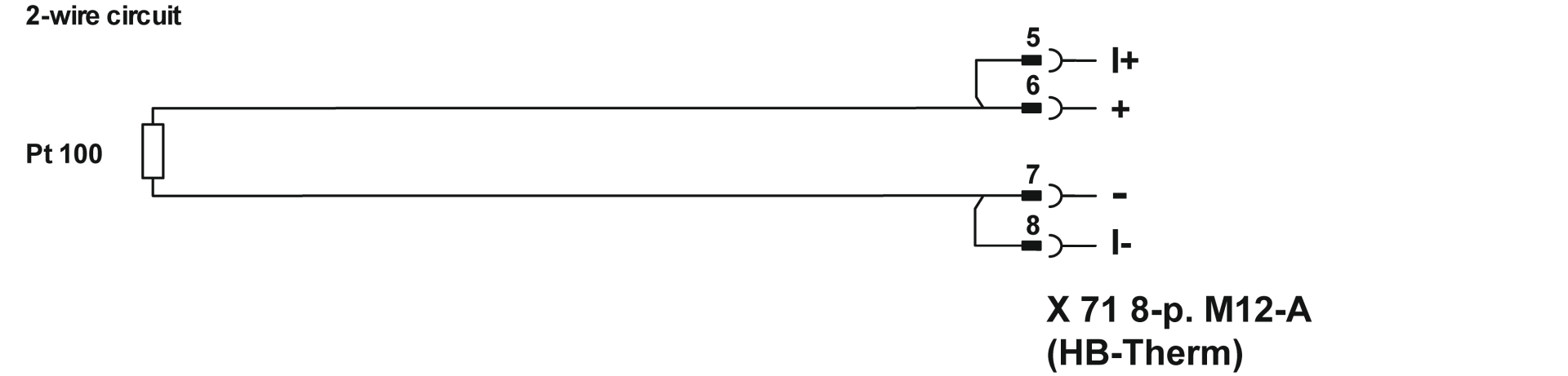

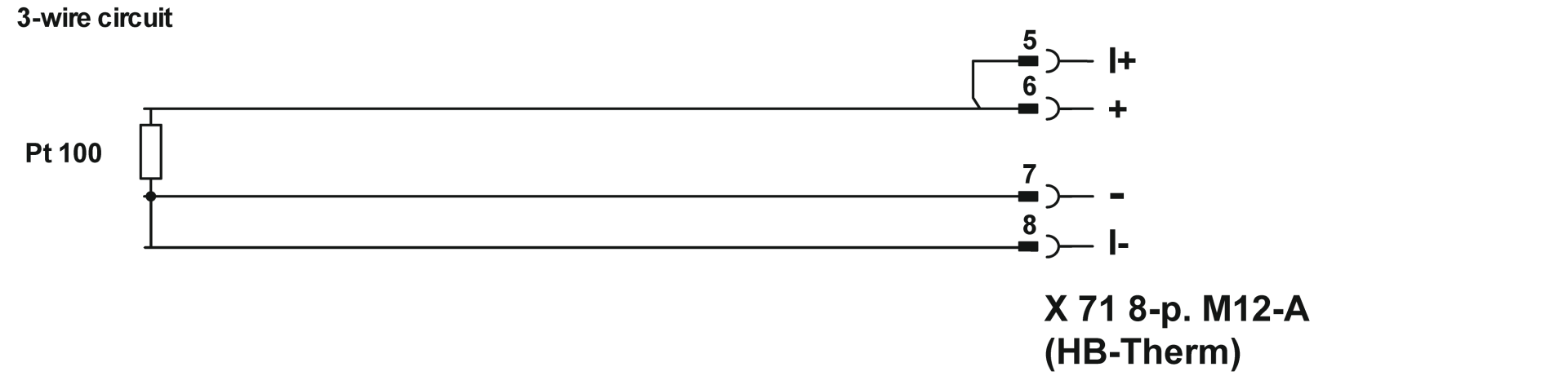

Modstand termometer
