syfte

Byte av huvudpumpen 4T/4S (M 1)

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjektRäkna
01

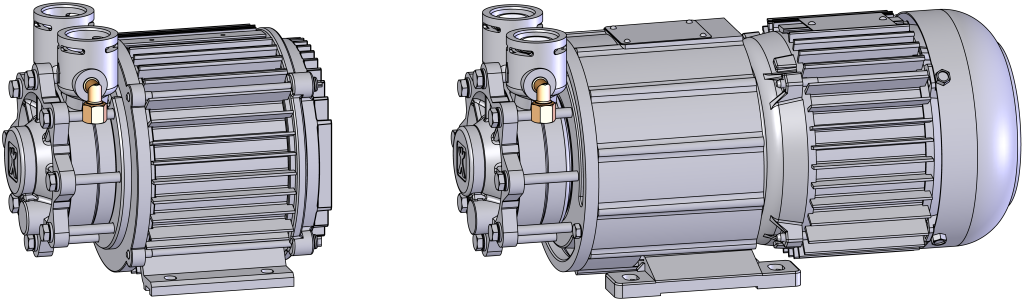

Pump 4T, AY-4271-PM-SR.0005, 380–480 V

T285821
01

Pump 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Pump 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Pump 4S, AY-4271-PM.0002, 200–240 V

T286391
02O-ring 20x3 - FPM (tillval för rörledningar)T286561—4

Nödvändigt material

  • Torx skruvmejsel, storlek 20, 30
  • Skiftnyckel, size 10, 12
  • Monteringsfett för O-ring (t.ex. Silikonfett)
  • Gänga tätningsmedel (t.ex. Loctite 620 flytande tätning)
  • buntband

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Livsfara på grund av magnetfält!

Det starka magnetfältet i området för den magnetiskt kopplade pumpen kan äventyra livet för människor med pacemaker. Därför:
Se till att personer med pacemaker inte utför något underhållsarbete som skulle resultera i demontering av magnetkopplingen (byte av pumphuvud, byte av delad kopptätning).

ANMÄRKNING!

I helt monterade pumpar är magnetfälten helt avskärmade av komponenterna som omger dem och det finns ingen fara varken när pumpen är stillastående eller i drift.

avkylning och dränering

  • Stäng av instrumentet med I/O-knappen ().
    • Aggregatet stängs av och kyls vid behov och tryckfri.

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar och tömmer formen innan den stängs av.

Kontrollera trycket

  • Välj [Display] > [Faktiska värden] > [Systemtryck].
    • Systemetstryck måste visa 0,0 (± 0,1) bar.
  • Trycket som visas av manometern måste vara 0,0 (+0,3) bar.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

Ta bort lock och öppna fronten

  • Ta bort locken från aggregatet (Öppna aggregat→).
  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.
  • Ta bort skyddskåpan i elhuset genom att ta bort Torx-skruvarna.

Byt ut reservdel

OBSERVERA!

Skruvanslutningar är förseglade med gängtätningsmedel och är därför långsamma att släppa. Annars finns det en fara för att skruvanslutningen skadas (t.ex. Riva av skruvhuvudet). Det är därför:

  • Värm om möjligt upp limföreningen i förväg

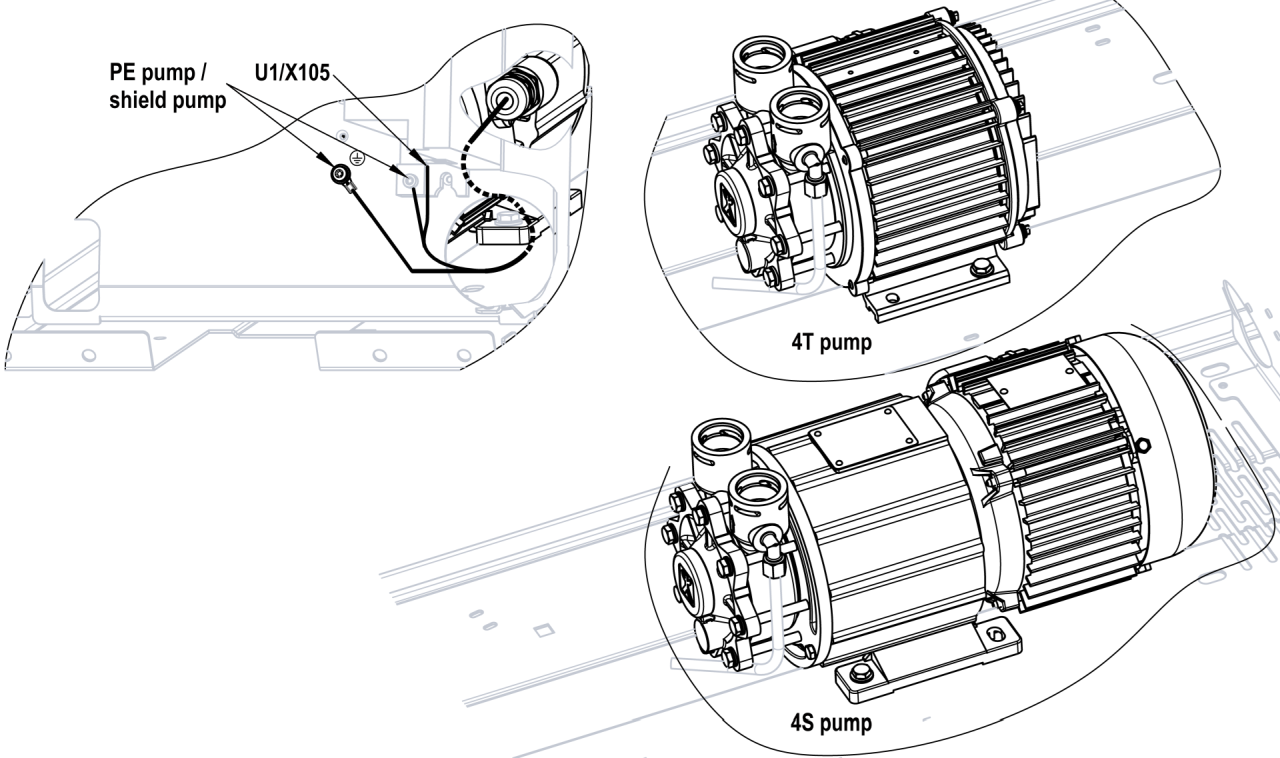

  • Koppla ur X105-kontakten från frekvensomvandlaren (U_1) och ta bort jordledningarna från det elektriska höljen.
  • Skruva loss skruvarna som håller fast pumparna, ta bort skruvarna.
  • Ta bort rör som leder till pumpning. För att göra detta, ta bort monteringsklämmorna.
    • Beroende på apparattyp , flytta/släpp rörledningen axiellt till respektive anslutning för att ta bort den.
  • Ta bort slangledningen från vinkelkopplingen (Pumptrycksanslutning), om sådan finns.
  • Lyft pumpen ur aggregatet.
  • Ta bort vinkelkopplingen från Pumptrycksanslutningen.
  • Montera vinkelkopplingen på den nya pumpen med Gänga tätningsmedel.
  • Sätt i en ny Pump i aggregatet och montera monteringsskruvarna löst (dra inte åt ännu).
  • Kontrollera rörets O-ringar för slitage och byt ut vid behov.
    • Som monteringshjälpmedel rekommenderas att man använder monteringsfett för O-ringarna.
  • Installera rör och installera monteringsklämmor.
  • Dra åt Pumpens monteringsbultar.
  • Montera slangledningen till vinkelkopplingen (Pumptrycksanslutning) och dra åt.
  • Anslut anslutningen X105 på frekvensomvandlaren (U_1) och säkra jordledningarna till det elektriska höljen.

Stäng fronten

  • Montera skyddskåpan runt elhuset och säkra med Torx-skruvar.
  • Vik upp framsidan och säkra 2x Torx skruvar.

Kontrollera täthet och funktion

slå av och installera omslag

  • På grundbildskärmen trycker du på funktionsknappen ().
    • Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Stäng av instrumentet med I/O-knappen ().
    • Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
