цел

Смяна на сензор налягане (BP 1, BP 2, BP 3)

Квалификация

специализиран персонал

Материал

Pos.НаименованиеАртикулиТ25305-Х
01

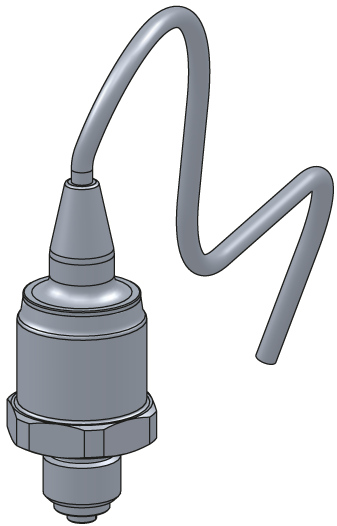

сензор налягане 0–25 bar

Т25305-Х1
02

o-пръстен 7,5x2 – FPM (optional)

Т286621

Необходим материал

  • Торкс отвертка size 20
  • кабелна връзка

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и отцедете

  • На основен екран докоснете функционалния бутон ().
  • На основен екран докоснете функционалния бутон ().
    • Устройството охлажда и изпразва матрицата, преди да я изключи.

Проверете налягането и изключете

  • Изберете [Дисплей] > [Действителни стойности] > [Системно налягане].
    • Налягането на системата трябва да индикация 0.0 (± 0.1) bar.
  • Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отстранете капаците и отворете отпред

  • Извадете капаците от устройство (→Отваряне устройство).
  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.

Сменете резервната част

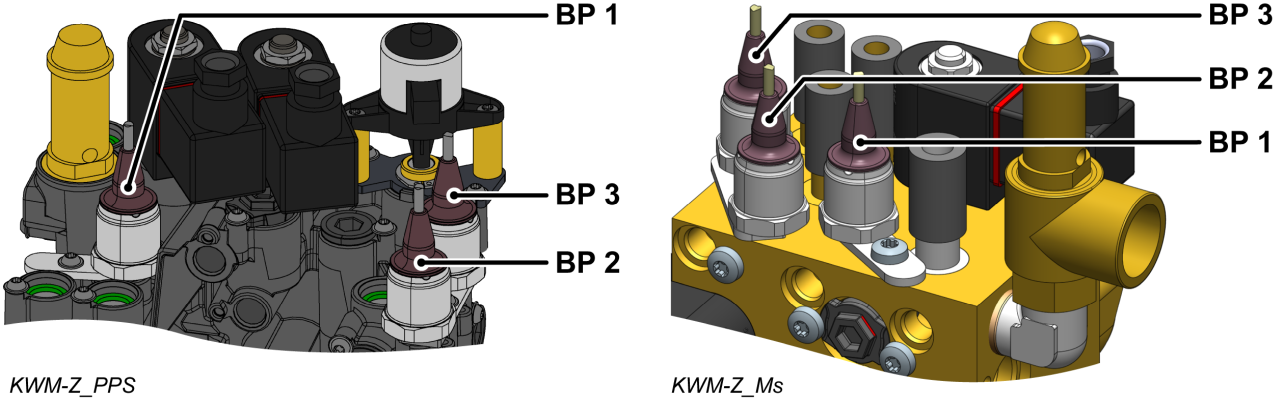

  • Извадете кабела на сензор налягане (BP_1, BP_2, BP_3) на платката на устройство GIF-61 и напълно извадете кабела.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Извадете винта Torx и извадете монтажната плоча.
  • Извадете сензор налягане.
  • Използвайте нов o-пръстен (T28662), ако е необходимо. В противен случай използвайте предишния o-пръстен.
    • Уверете се, че уплътняващата повърхност е чиста и без отломки.
  • Инсталирайте нов сензор налягане и скоба и закрепете с монтажен винт.
    • За пластмасов модул за охлаждаща вода (PPS) затегнете винта с 2 Nm - не го превишавайте!
  • Насочете и свържете кабела от сензор налягане (BP_1, BP_2, BP_3) към платката на устройство GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Поставете отново отстранените кабелни връзки или ги заменете с нови.
  • Сгънете предната част и закрепете 2x Torx винтове.

Проверете калибриране

ВНИМАНИЕ - опасност от неправилно калибриране!

Неправилното калибриране може да доведе до неизправност на устройство. Ето защо: проверете калибриране

  • Свържете щепсела и включване главен прекъсвач (QS 1).
  • Уверете се, че устройство е безнапорен. Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.
  • Изберете [Дисплей] > [Действителни стойности] > [Системно Налягане].
    • Налягането на системата трябва да показва 0.0 (± 0.1) bar.
    • Ако отклонението е> 0,1 bar, сензор налягане трябва да бъде калибриран.

Калибриране на сензор налягане

В случай на по-големи линейни грешки, отделните сензори за налягане могат да бъдат калибрирани.

  • Изберете [Потребителски профил] и го задайте на „поддръжка“.
  • Изберете [сервизно] > [Калибриране] > [Налягане] > [Датчик за Налягане 1/2/3 отместване].
    • Задайте съответно отместването.
  • Опитайте отново процеса на проверка

Проверете херметичността и функция

  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

изключвам и инсталирайте капаци

  • Изключете устройството с помощта на бутона I/O ().
    • Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
  • Поставете отново капаци от устройство (→Отваряне устройство).
