ACHTUNG!

Die elektrischen und hydraulischen Anforderungen müssen den Angaben in den Technischen Daten entsprechen. Für mehr Informationen hier klicken.

Elektrisch

Elektrische Anschlüsse durch Elektrofachpersonal unter folgenden Bedingungen herstellen lassen:

  • Elektrischen Anschluss erst herstellen, nachdem die Hydraulikanschlüsse hergestellt sind.
  • Netzspannung, Frequenz und Vorsicherung des Temperiergeräts müssen den Angaben auf dem Typenschild und in den Technischen Daten entsprechen → klick hier

Vorgehen:

  1. Elektrischer Netzanschluss herstellen
  2. Optional Datenschnittstellen, Externsteuerung und/oder Externfühler anschliessen → klick hier

Hydraulisch

Hydraulische Anschlüsse durch Hydraulikfachpersonal unter folgenden Bedingungen herstellen lassen:

  • Schraubverbindungen und Schlauchleitungen müssen den Angaben in den Technischen Daten entsprechen (Druck- und Temperaturbeständigkeit).
  • Kann die empfohlene Schlauchverbindung am externen Wärmeträgerkreis nicht angeschlossen werden, muss zur Erzielung kleinster Druckverluste eine Querschnittsreduktion am externen Wärmeträgerkreis und nicht am Gerät vorgenommen werden.
  • Für alle Schraubverbindungen Montagepaste verwenden, da diese zum Festfressen neigen (insbesondere Edelstahl auf Edelstahl).
  • Die metrische Innensechskantschraube M8 der Anbau- und Zubehörteile ist mit einem maximalen Drehmoment von 20 Nm festzuziehen.
  • Um die Kühlleistung des Temperiergeräts optimal zu nutzen, den Kühlwasserausgang möglichst kurz und ohne Gegendruck halten.
  • Schlauchverbindungen ausreichend vor direktem Kontakt sichern, um Verbrennungsgefahr zu vermeiden.

Vorgehen:

  1. Anbau- und Zubehörteile anschliessen
  2. Kühlwasser Ein- und Ausgang anschliessen
  3. Vorlauf und Rücklauf anschliessen
  4. Optional Systemwasser Ein- und Ausgang anschliessen → klick hier
  5. Optional Druckluft Ein- und Ausgang anschliessen → klick hier

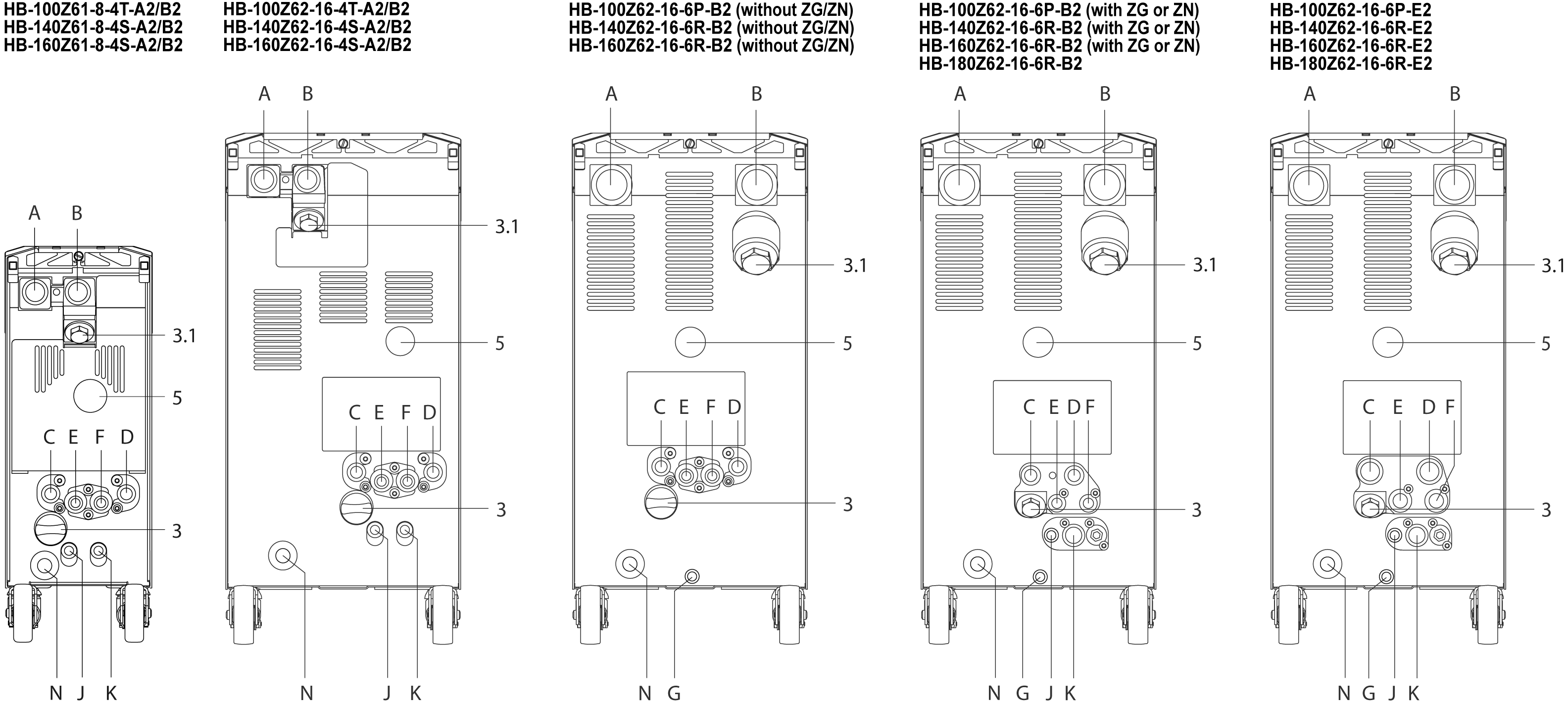

Die Anschlüsse und wichtigsten Komponenten auf der Geräterückseite sind wie folgt bezeichnet:

A


OUT

Vorlauf

B

IN

Rücklauf

C

Kühlwasser Eingang

D

Kühlwasser Ausgang

5

Druckanzeige

3.1

Filter Rücklauf

3

Filter Kühlwasser

E

S1

Systemwasser Eingang *

F

S2

Systemwasser Ausgang *

J

AIR IN

Druckluft Eingang (ZG)

K

AIR OUT

Druckluft Ausgang ** (ZG)

N

-Netzanschlussleitung

* Der Anschluss ist nur zu verwenden, wenn auf separate Anschlüsse für Systemwasser umgestellt wurde. → klick hier
** Der Anschluss ist nur zu verwenden, wenn die Formentleerung mit Druckluft auf diesen Ausgang eingestellt ist. → klick hier
