T28962-X: Σετ στεγανοποίησης WTM
σκοπός
Αντικατάσταση των σφραγίδων από τη μονάδα μεταφοράς θερμότητας (WTM)
προσόν
επαγγελματικό προσωπικό
Υλικό
| Θέση. | Ονοματεπώνυμο | Αντικειμένων | Τ28962-1 | Τ28962-2 |
| 01 | Ο δακτύλιος FPM 17x2 | Τ21638 | 2 | - |
| 02 | Ο δακτύλιος FPM 88.57x2.62 | Τ28701 | 1 | - |
| 03 | Ο δακτύλιος FPM 50.52x1.78 | Τ21222 | 1 | - |
| 04 | Ο δακτύλιος FPM 12x2 | Τ28704 | 1 | - |
| 05 | Ο δακτύλιος FPM 25x2 | Τ28708 | 1 | - |
| 06 | Ο δακτύλιος FPM 17x2 | Τ23523 | - | 2 |
| 07 | Ο δακτύλιος FPM 88.22x2.62 | Τ28702 | - | 1 |
| 08 | Ο δακτύλιος FPM 50.52x1.78 | Τ23525 | - | 1 |
| 09 | Ο δακτύλιος FPM 12x2 | Τ28705 | - | 1 |
| 10 | Ο δακτύλιος FPM 25x2 | Τ28709 | - | 1 |
Απαιτούμενο υλικό
- Κατσαβίδια Torx, μεγέθους 20 και 30
- Κατσαβίδι με επίπεδη κεφαλή, μεγέθους 0
- εξαγωνικό κλειδί, μέγεθος 10
Οδηγός βίντεο
Ακολουθήστε τον σύνδεσμο QR-code QR για να παρακολουθήσετε το βίντεο YouTube.
Συνέχεια
ΠΡΟΣΟΧΗ!
Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:
Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.
Ψύξη / άδειασμα
- Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας (
). - Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας (
).- Η συσκευή κρυώνει και αδειάζει το καλούπι πριν το απενεργοποιήσετε.
Ελέγξτε την πίεση / απενεργοποιήστε
- Επιλέξτε [Εμφάνιση] > [Πραγματικές τιμές] > [Πίεση συστήματος].
- Η πίεση συστήματος πρέπει να εμφανίζει 0.0 (±0.1) bar.
- Η πίεση που φαίνεται από το μανόμετρο πρέπει να είναι 0,0 (+0,3) bar.
- Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.
Αφαιρέστε τα καλύμματα
- Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
- Για να αποκτήσετε πρόσβαση στη μονάδα μεταφοράς θερμότητας (WTM), ολόκληρος ο αγωγός αέρα πρέπει να αποσυναρμολογηθεί με 6 βίδες στερέωσης.
Αντικατάσταση σφραγίδων
- Ανοίξτε τη μονάδα μεταφοράς θερμότητας (WTM) όπως φαίνεται.
Αφαιρέστε τις σφραγίδες και καθαρίστε το χώρο όπου είναι εγκατεστημένες οι σφραγίδες.
- Τοποθετήστε νέες σφραγίδες και κλείστε ξανά τη μονάδα μεταφοράς θερμότητας (WTM).

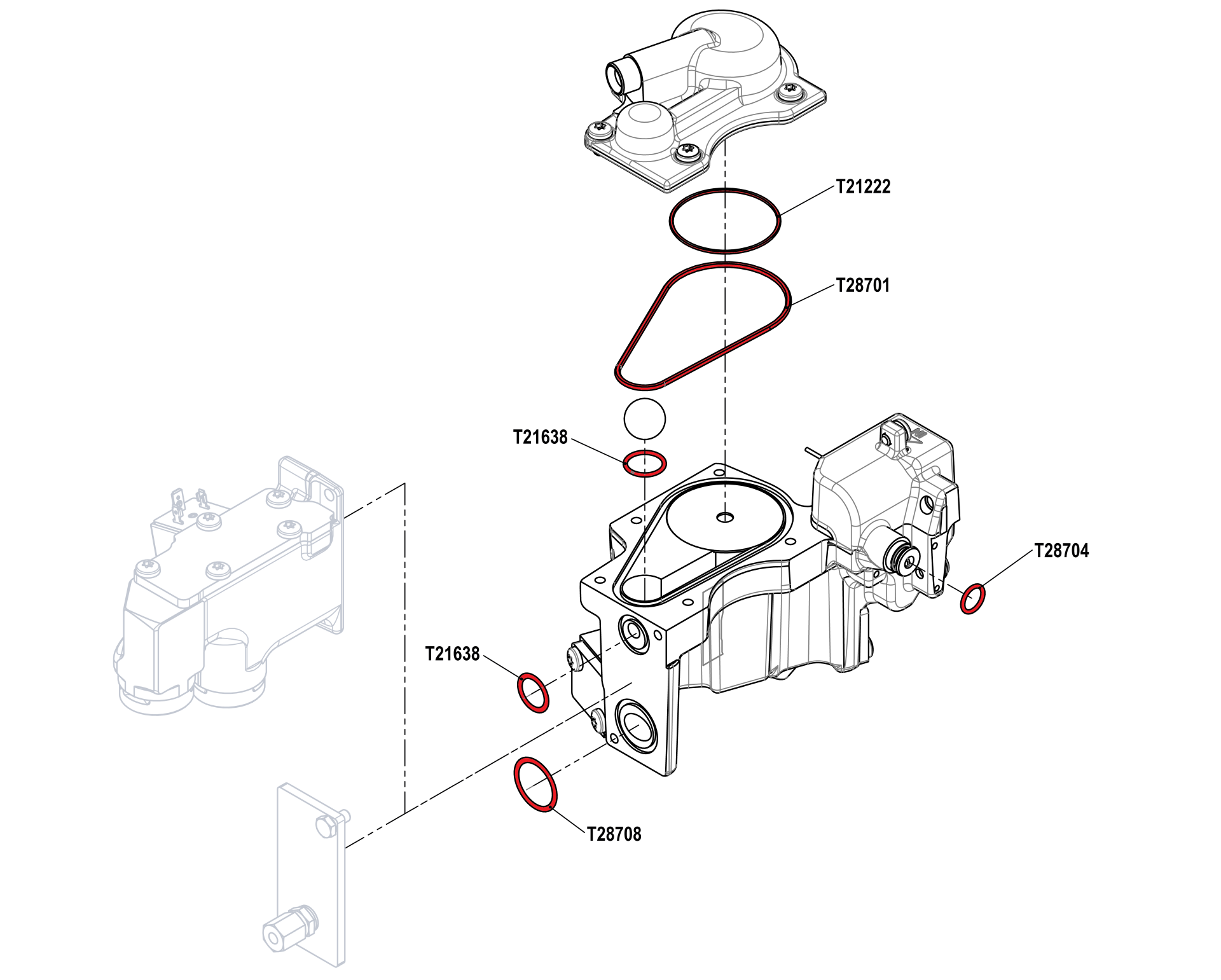

T28962-1: HB100/140Z61/62 (4T/4S)
T28962-2: HB-160Z61/62 (4S)
- Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
-
ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (
), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.
Σβήστε και εγκαταστήστε καλύμματα
-
Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
- Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
- Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
- Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
