T29745-X: Πρόσθετος εξοπλισμός_ZN
σκοπός
Μετασκευή πρόσθετου εξοπλισμού ZN
προσόντα
επαγγελματικό προσωπικό
Υλικό
| Θέση. | Ονοματεπώνυμο | Αντικειμένων | Τ29745-1 | Τ29745-2 |
| 01 | ενότητα ορείχαλκου ZNM | Τ29473 | 1 | 1 |
| 02 | O-δακτύλιος 17x2 - FPM | Τ21638 | 2 | 2 |
| 03 | O-δακτύλιος 25x2 - FPM | Τ28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | Τ16683 | 1 | 1 |
| 05 | καλώδιο X52.4 (YV 5) | Τ21533-5 | 1 | 1 |
| 06 | κομμάτι πίεσης 26x29 - PPS | Τ29068 | 1 | 1 |
| 07 | Dichtung FPM | Τ23381 | 1 | 1 |
| 08 | Ελατήριο συμπίεσης 10,2x0,7x23,75 | Τ28832 | 1 | 1 |
| 09 | Πτερύγιο στη βαλβίδα | Τ23379 | 1 | 1 |
| 10 | γραμμή εύκαμπτου σωλήνα DN10x600 | Τ29525 | 1 | 1 |
| 11 | O-δακτύλιος 11,91x2,62 - FPM | Τ23016 | 1 | 1 |
| 12 | Βίδα Torx M6x8 | Β3061951 | 3 | 3 |
| 13 | ενότητα ανοξείδωτου VLM | Οδός Τ29444 | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | Τ29506 | 1 | 1 |
| 15 | ενότητα ανοξείδωτου VLM 160 °C (AV_1) | Τ29442-1 | 1 | - |
| 16 | ενότητα ανοξείδωτου VLM 180 °C (AV_1) | Τ29442-2 | - | 1 |
| 17 | εξαγωνική βίδα M6x18 | Τ29509 | 4 | 4 |
| 18 | καλώδιο X32.3 (M 9) | Τ23778-11 | 1 | 1 |
| 19 | δεσμός καλωδίων | Τ14121 | 6 | 6 |
| 20 | Πινακίδα τύπου | Τ19277 | 3 | 3 |
Απαιτούμενο υλικό
- Κατσαβίδι Torx
- κλειδί ανοικτού άκρου
- Σταυρό κατσαβίδι
- Κλειδί Άλλεν
- ανεμιστήρας ζεστού αέρα
Συνέχεια
ΠΡΟΣΟΧΗ!
Η εργασία με τη συσκευή απαιτεί γνώση των οδηγιών ασφαλείας και γρήγορες οδηγίες χρήσης. Γι 'αυτό:
Διαβάστε προσεκτικά τις οδηγίες ασφαλείας και τις γρήγορες οδηγίες χρήσης πριν ξεκινήσετε οποιαδήποτε εργασία. Η βασική απαίτηση για ασφαλή εργασία είναι η συμμόρφωση με όλες τις οδηγίες ασφαλείας και η προσεκτική δράση από εξειδικευμένο επαγγελματικό προσωπικό για την πρόληψη ατυχημάτων που περιλαμβάνουν σωματικές βλάβες και υλικές ζημιές.
Ψύξη / άδειασμα
- Στην βασική οθόνη, πατήστε το κουμπί λειτουργίας (
).- Η συσκευή κρυώνει μέχρι η θερμοκρασία να είναι χαμηλότερη από τη θερμοκρασία ψύξης. Στη συνέχεια, η συσκευή απενεργοποιείται.
- Χαλαρώστε αργά το βιδωτό βύσμα στη σύνδεση αποστράγγισης (G) έως ότου η συσκευή είναι χωρίς πίεση. Αυτό αποτρέπει τις πιτσιλιές υγρών.
- Τοποθετήστε το δοχείο συλλογής κάτω από τη σύνδεση.
- Αφαιρέστε το βύσμα και αφήστε το μέσο να στραγγίσει.
- Αφού αδειάσετε πλήρως, εγκαταστήστε ξανά το βιδωτό βύσμα.
Απενεργοποιήστε και αφαιρέστε τις συνδέσεις
- Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1), τραβήξτε έξω το φις τροφοδοσίας.
- Αφαιρέστε την παροχή νερού ψύξης (θύρα C).
- Όλες οι εξωτερικές υδραυλικές συνδέσεις στην Προώθηση (OUT) και στην Επιστροφή (IN)
- Για συσκευές με σειριακό αριθμό έως 2413-nnn: Αφαιρέστε τον ενδιάμεσο προσαρμογέα
Αφαιρέστε τα καλύμματα και ανοίξτε το μπροστινό μέρος
- Αφαιρέστε τα καλύμματα από τη συσκευή (Ανοίξτε τη συσκευή→).
- Ανοίξτε την μπροστινή πόρτα και διπλώστε το μπροστινό μέρος εντελώς προς τα κάτω χαλαρώνοντας τις δύο βίδες Torx.
- Αφαιρέστε ολόκληρο το άνω κάλυμμα του αγωγού αέρα. Για να το κάνετε αυτό, ξεβιδώστε και αφαιρέστε 6 βίδες στερέωσης.
Εγκαταστήστε την ενότητα ορείχαλκου (ZNM)
ΠΡΟΣΟΧΗ!
Οι βιδωτές συνδέσεις σφραγίζονται με στεγανωτικό σπειρώματος και επομένως αργούν να απελευθερωθούν. Διαφορετικά, υπάρχει κίνδυνος να καταστραφεί η βιδωτή σύνδεση (π.χ. σχίσιμο της κεφαλής της βίδας). Γι 'αυτό:
- Εάν είναι δυνατόν, προθερμάνετε εκ των προτέρων τη συγκολλητική ένωση
- Αποσυναρμολογήστε τη μονάδα νερού ψύξης (KWM-Z) και αφήστε την στην άκρη.

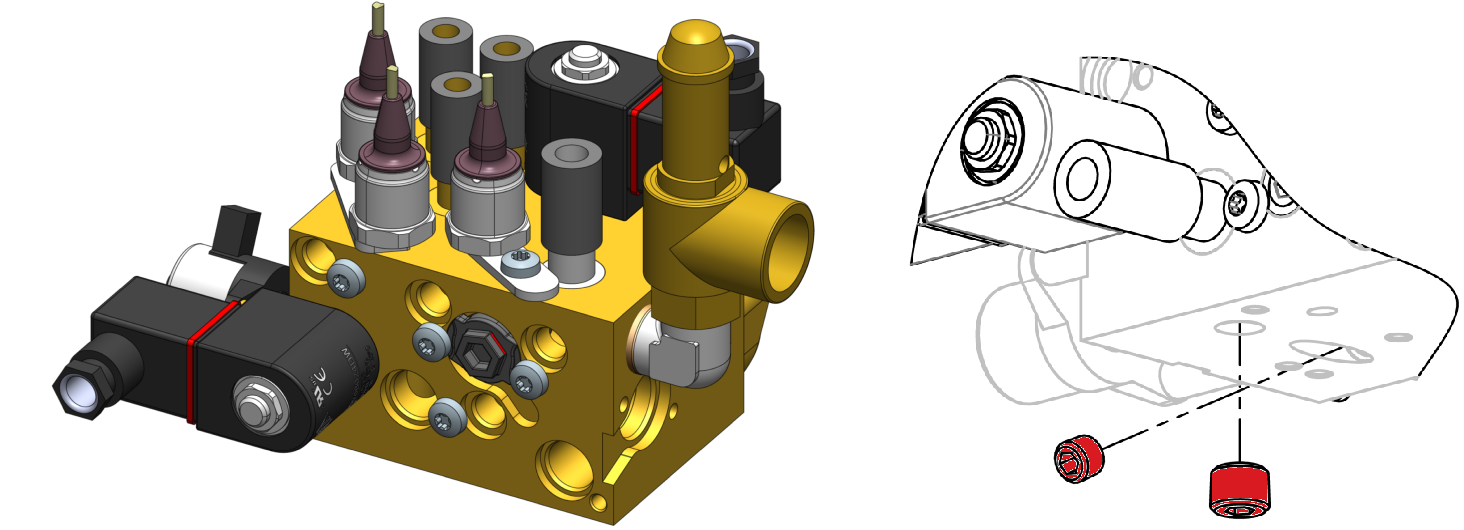

- Αφαιρέστε δύο βίδες βύσματος στο κάτω μέρος της μονάδας νερού ψύξης, όπως φαίνεται.

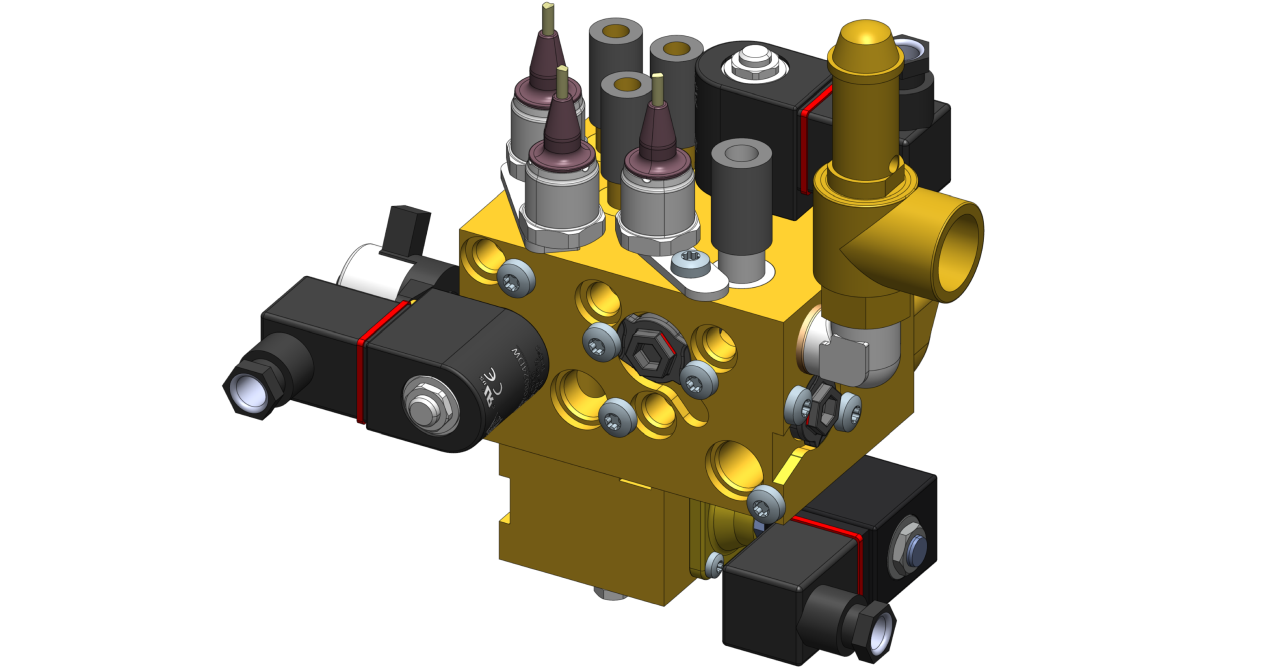

- Τοποθετήστε τη μονάδα ορείχαλκου (ZNM, T29473) συμπεριλαμβανομένων των σχετικών εξαρτημάτων όπως φαίνεται στην κάτω πλευρά της μονάδας νερού ψύξης (KWM-Z).
- Επανατοποθετήστε και εγκαταστήστε τη μονάδα νερού ψύξης (KWM-Z).
Εγκαταστήστε μονάδα ανοξείδωτου χάλυβα (VLM, AV_1)
- Αφαιρέστε τη μονάδα θέρμανσης (EHM) και βάλτε την στην άκρη.

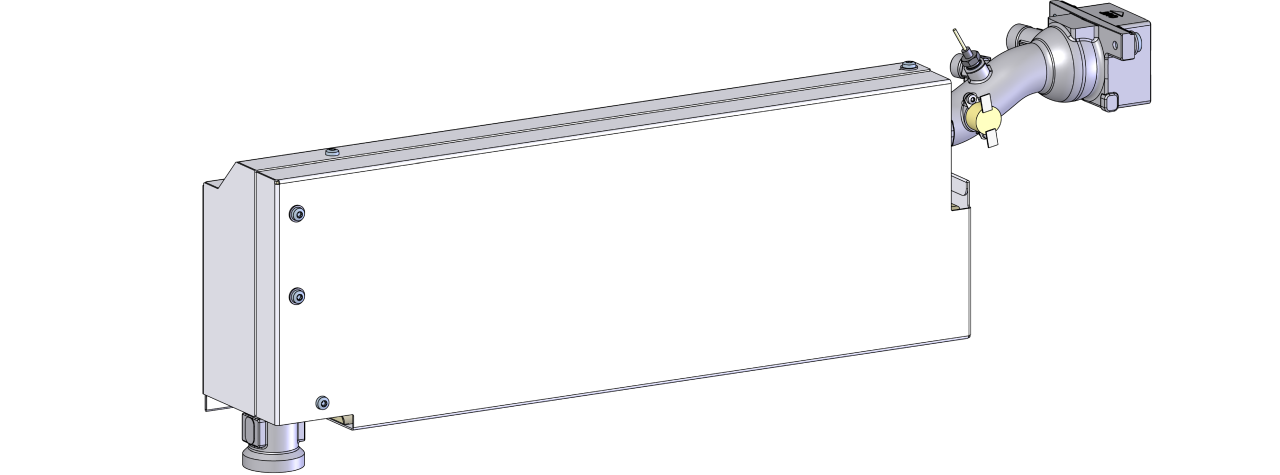

- Αφαιρέστε τη μονάδα ανοξείδωτου χάλυβα (VLM) που έχει ήδη εγκατασταθεί στη μονάδα θέρμανσης (EHM). Αυτή η ενότητα δεν απαιτείται πλέον.

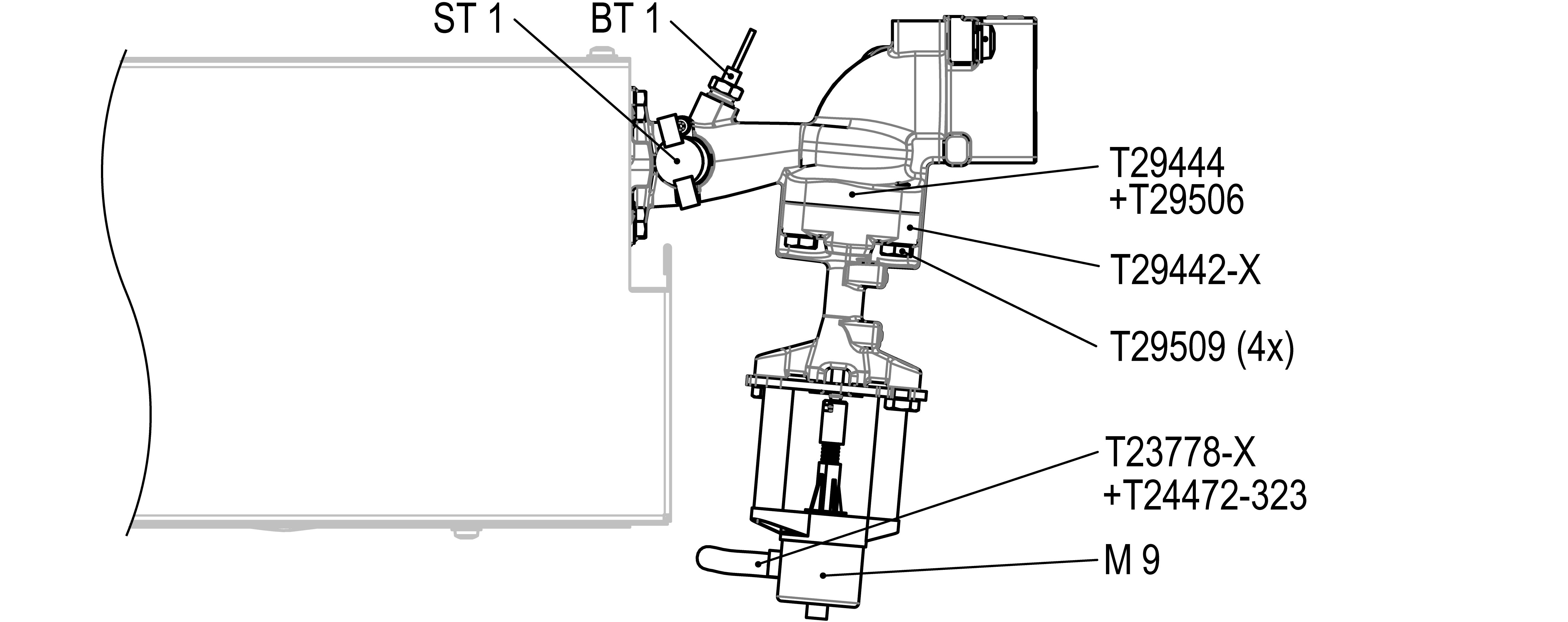

- Τοποθετήστε τη μονάδα ανοξείδωτου χάλυβα (VLM, T29442-X, T29444) συμπεριλαμβανομένων των σχετικών εξαρτημάτων στη μονάδα θέρμανσης (EHM) όπως φαίνεται.
- Μεταφέρετε τον αισθητήρα θερμοκρασίας (BT_1), τον θερμοστάτη (ST_1) και τη σύνδεση σωλήνα (bypass) στη νέα μονάδα ανοξείδωτου χάλυβα.
- Επανατοποθετήστε και εγκαταστήστε τη μονάδα θέρμανσης (EHM).

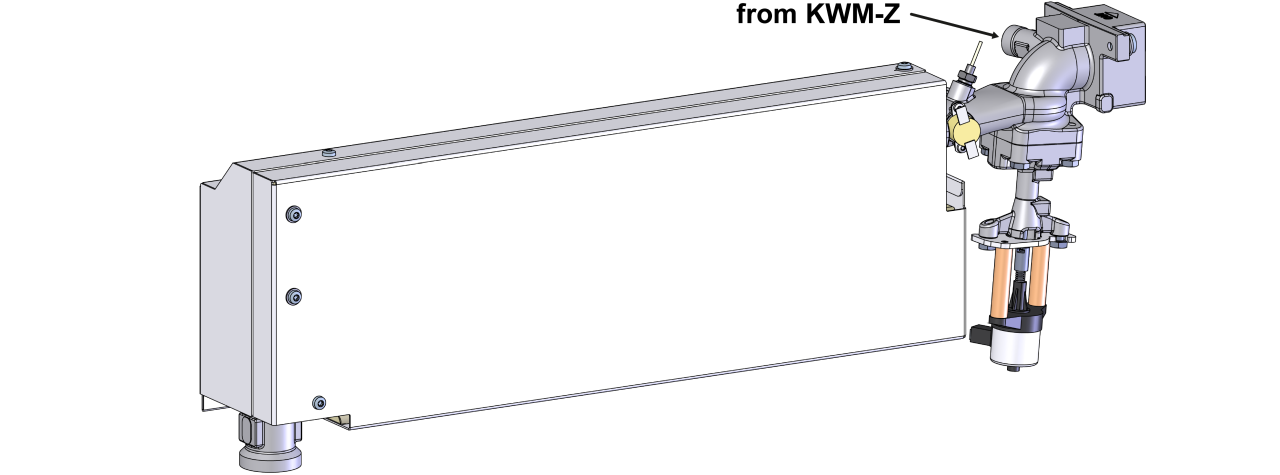

- Συνδέστε τη γραμμή εύκαμπτου σωλήνα DN10 (T29525) από τη μονάδα νερού ψύξης (KWM-Z) στη μονάδα ανοξείδωτου χάλυβα (VLM) και σφίξτε.
- Επανατοποθετήστε το κάλυμμα του αγωγού αέρα με 6x βίδες στερέωσης.
Συνδέστε το καλώδιο και το ραβδί στην πλάκα τύπου
- Περάστε το καλώδιο της βαλβίδας (T21533-5, T23778-11) κατά μήκος της υπάρχουσας πλεξούδας καλωδίων στο ηλεκτρικό περίβλημα.
- Συνδέστε το καλώδιο της βαλβίδας στην πλακέτα συσκευής (GIF-61 GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Αντικαταστήστε τους αφαιρεμένους δεσμούς καλωδίων με καινούργιους.
- Διπλώστε το μπροστινό μέρος και ασφαλίστε τις βίδες Torx 2x.
- Κολλήστε στην πλάκα τύπου (T19277):
- στο πίσω τοίχωμα της συσκευής
- στην εσωτερική πλευρά της μπροστινής πόρτας
- στον γρήγορο οδηγό (O8402-X)
Ελέγξτε τη στεγανότητα / τη λειτουργία
- Επανεγκαταστήστε εξωτερικές υδραυλικές συνδέσεις στην Προώθηση (OUT) και στην Επιστροφή (IN)
- Συνδέστε την παροχή νερού ψύξης (σύνδεση C).
- Συνδέστε το φις τροφοδοσίας και ενεργοποιήστε τον κύριο διακόπτη (QS 1).
-
ενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O (
), ελέγξτε τη στεγανότητα και τη λειτουργία της συσκευής.
Σβήστε και εγκαταστήστε καλύμματα
-
Απενεργοποιήστε τη συσκευή χρησιμοποιώντας το κουμπί I/O ().
- Η συσκευή απενεργοποιείται και, εάν είναι απαραίτητο, ψύχεται και χωρίς πίεση.
- Απενεργοποιήστε τον κεντρικό διακόπτη (QS 1).
- Επανατοποθετήστε τα καλύμματα από τη συσκευή (→).Ανοίξτε τη συσκευή
