Eξωτερικός αισθητήρας
- 1 υποδοχή M12 8 ακίδων
- Αισθητήρες θερμοκρασίας διαθέσιμοι από εκπροσώπους της HB-Therm (→ www.hb-therm.com)
Τύποι αισθητήρων σύνδεσης:

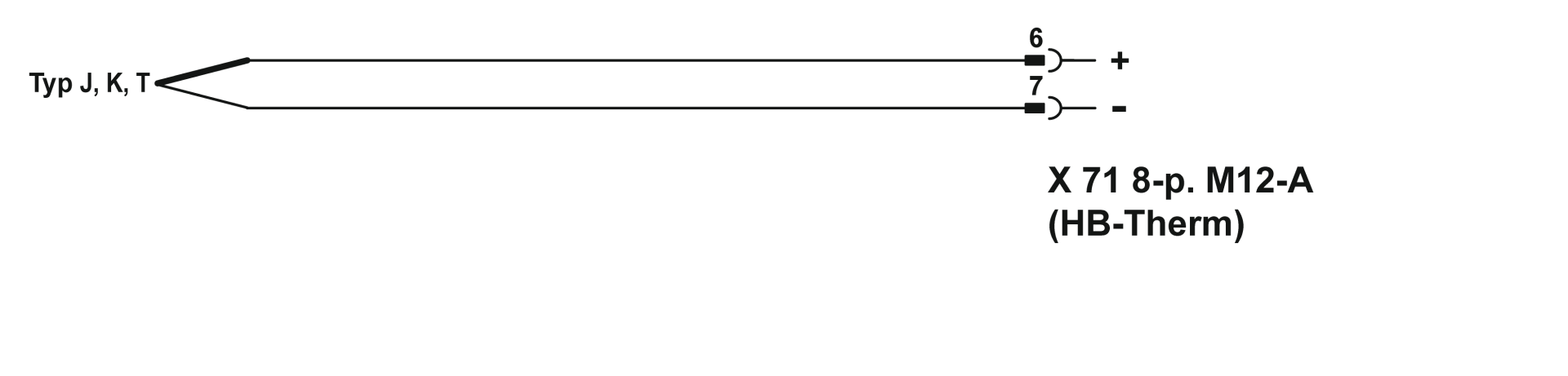

- Τύπος θερμοστοιχείου J, K, T

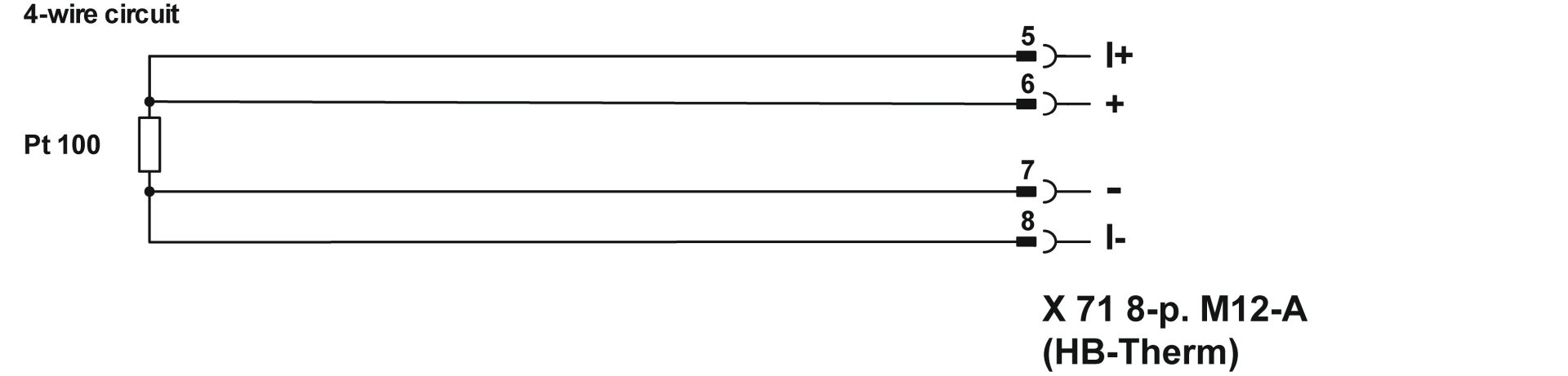

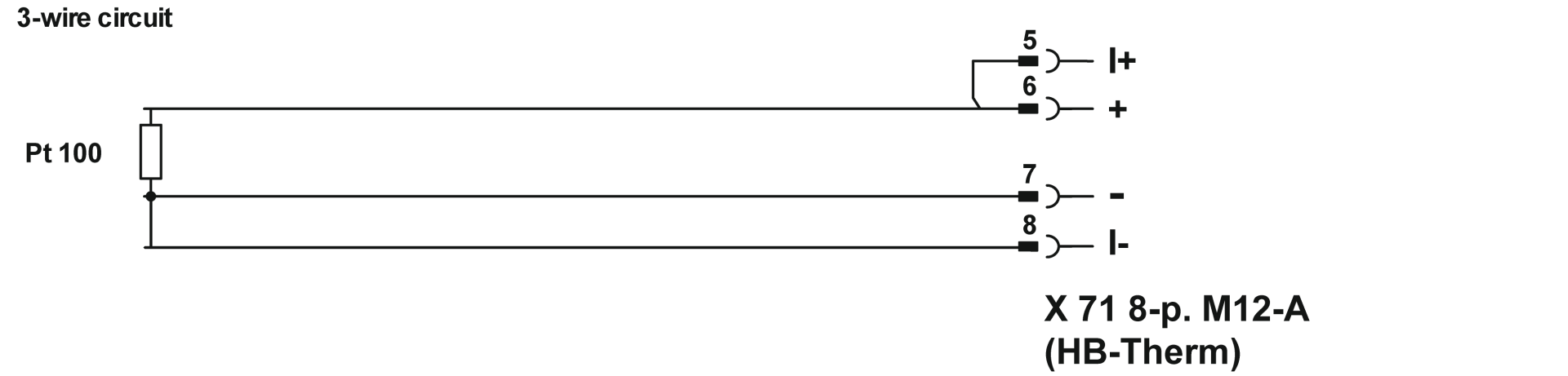

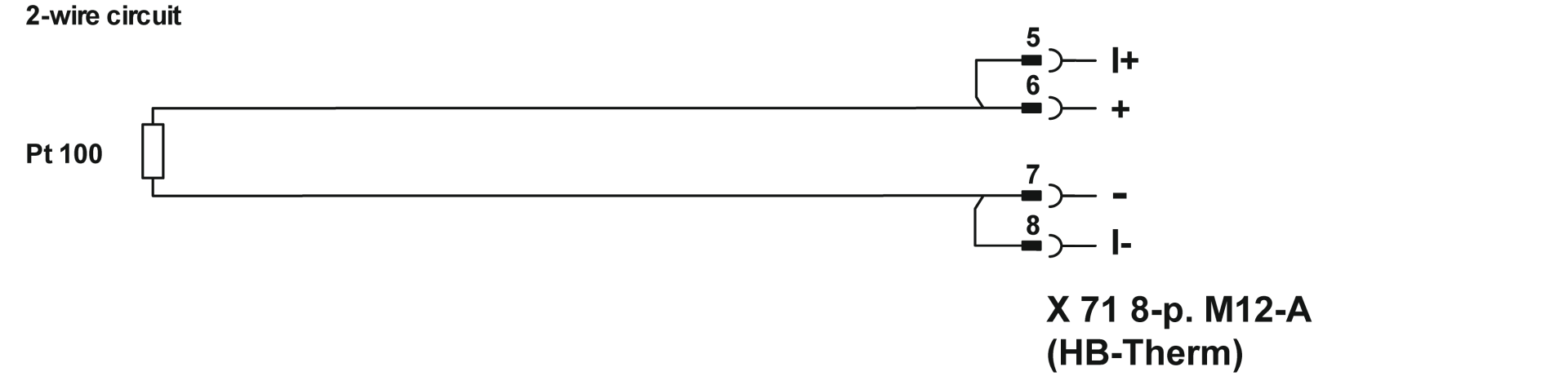

- Pt 100 σε κύκλωμα 2, 3 ή 4 καλωδίων
ΣΗΜΕΊΩΜΑ!
Η σύνδεση για τον εξωτερικό αισθητήρα Θερμοκρασία στις συσκευές Thermo-6 είναι τώρα μια στρογγυλή υποδοχή 8 ακίδων M12 (Thermo-5 και παλαιότερες σειρές διαθέτουν υποδοχή ήχου 5 ακίδων).
Εάν το βύσμα ήχου 5 ακίδων είναι εγκατεστημένο στον εξωτερικό αισθητήρα (αισθητήρας εργαλείου) που χρησιμοποιείται, ο προσαρμογέας καλωδίου (T29279, βλ.) πρέπει να χρησιμοποιηθεί για τη σύνδεση στη συσκευή Thermo-6 ή πρέπει να αντικατασταθεί το βύσμα του eξωτερικός αισθητήρας. Κατάλογος αξεσουάρ
Σημειώστε ότι κατά τη χρήση του προσαρμογέα καλωδίου (T29279), ενδέχεται να παρουσιαστεί πρόσθετο σφάλμα μέτρησης έως 2 °C λόγω διαφορετικών θερμοκρασιών μετάβασης (θερμοστοιχείο) ή αντίστασης επαφής (Pt 100). Το μήκος καλωδίου του προσαρμογέα καλωδίου είναι τέτοιο ώστε να μπορεί να εγκατασταθεί μόνο πίσω από την μπροστινή πόρτα της συσκευή (συμπεριλαμβανομένης της σύνδεσης για τον eξωτερικός αισθητήρας). Αν είναι γνωστό το πραγματικό σφάλμα μέτρησης, μπορείτε να το διορθώσετε στην ενότητα [Ρύθμιση] > [Εξωτερικός αισθητήρας] > [Μετατόπιση εξωτερικού αισθητήρα].
type | Νορμ | κάλυμμα καλωδίου | Φωτιστικά καλωδίων | |
---|---|---|---|---|
+ | − | |||
J (Fe-CuNi) | IEC | μαύρο | μαύρο | λευκό |
DIN | μπλε | κόκκινο | μπλε | |
K (NiCr-Ni) | IEC | πράσινος | πράσινος | λευκό |
DIN | πράσινος | κόκκινο | πράσινος | |
T (Cu-CuNi) | IEC | καφέ | καφέ | λευκό |
DIN | καφέ | κόκκινο | καφέ |
