T29263-X: Lisaseadmed_ZG
eesmärk
Lisavarustuse moderniseerimine ZG
kvalifikatsioon
erialapersonal
Materjal
| Pos | Tähistus | Üksused | T29263-1 | T29263-2 | T29263-3 | T29263-4 |

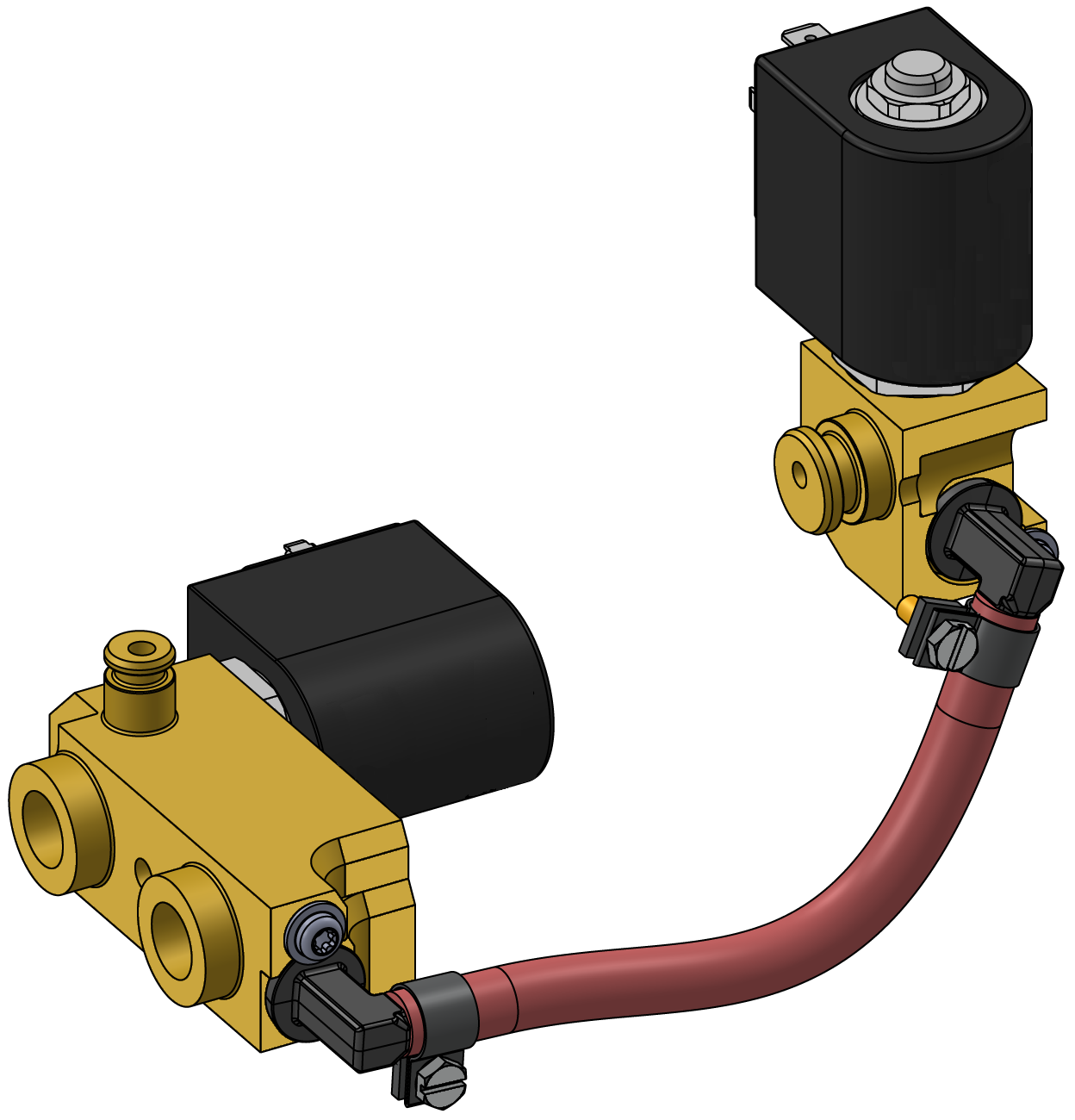

| 01 | messingist moodul ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | kruvimiseks 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegel 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Bolt 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Survevedru 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Lukustusrõngas 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | o-ring 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | o-ring 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | Torx kruvi M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | voolik DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | voolik DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | kaabel X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | kaabel X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichtung 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | kaabel X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | kaabel X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | o-ring 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | o-ring 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Kaaned 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | pistik kruvi 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | andmesilt | T19277 | 3 | 3 | 3 | 3 |
Nõutav materjal
- Torx kruvikeeraja
- mutrivõti
- Risti kruvikeeraja
- Turvarõnga tangid
- kuumaõhupuhur
- Keerme hermeetik (nt Loctite 620 vedelik tihend)
tegevusviis
TÄHELEPANU!
Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:
Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.
jahutus ja tühjendage
- Puudutage põhikuva funktsioon nuppu (
). - Puudutage põhikuva funktsioon nuppu (
).- Seade jahtub ja tühjendab vormi enne selle väljalülitamist.
Kontrollige survet ja lülitage välja
- Valige [Kuva] > [Tegelikud väärtused] > [Süsteemirõhk].
- Süsteemi süsteemi rõhk peab näitama 0,0 (±0,1) bar.
- Manomeetri näidatud rõhk peab olema 0,0 (+0,3) bar.
- Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.
Eemalda ühendused ja kaaned
TÄHELEPANU!
Kruviühendused on suletud niithermeetikuga ja seetõttu vabanevad aeglaselt. Vastasel juhul on oht, et kruviühendus kahjustub (nt kruvipea rebimine). Sellepärast:
- Võimaluse korral soojendage liimühend eelnevalt
- Kõik välise hüdraulilise ühendused Pealevool (OUT) ja tagasikerimine (IN).
- Seadmed puhul, mille seerianumber on kuni 2413-nnn: Eemaldage vahepealne adapter.
- Eemaldage seade kaaned (→Seade avamine).
- Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.
- Eemaldage kogu ülemine õhukanali kate. Selleks keerake lahti ja eemaldage 6 kinnituskruvi.
Paigaldage voolik

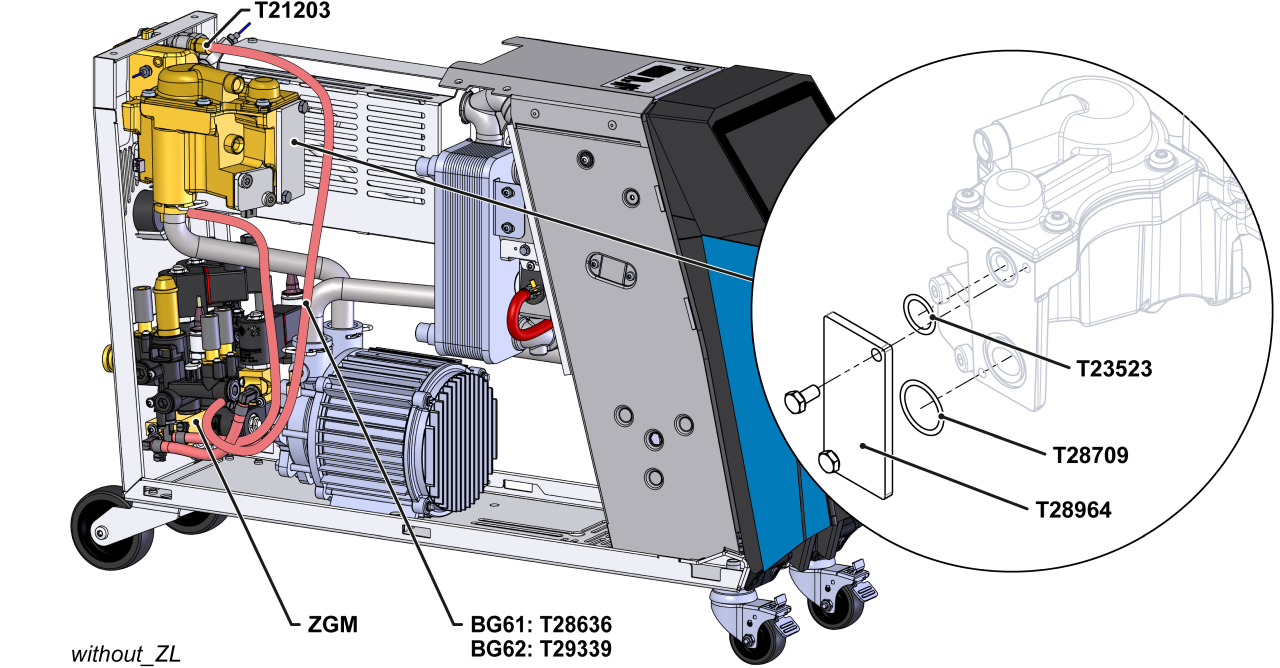

- Seade ilma lisavarustuseta ZL:
- Eemaldage DN3 voolikuliin soojusülekande mooduli (WTM) ja jahutusvesi mooduli (KWM-Z) vahel. See rida pole enam vajalik.
- Asendage Kaaned ja O-rõngad (T28964, T23523, T28709) soojusülekande mooduli (WTM) olemasolevate komponentidega.
- Eemaldage küttemooduli tihenduskruvi (EHM). Paigaldage uus kruviühendus (T21203) Keere hermeetikuga.

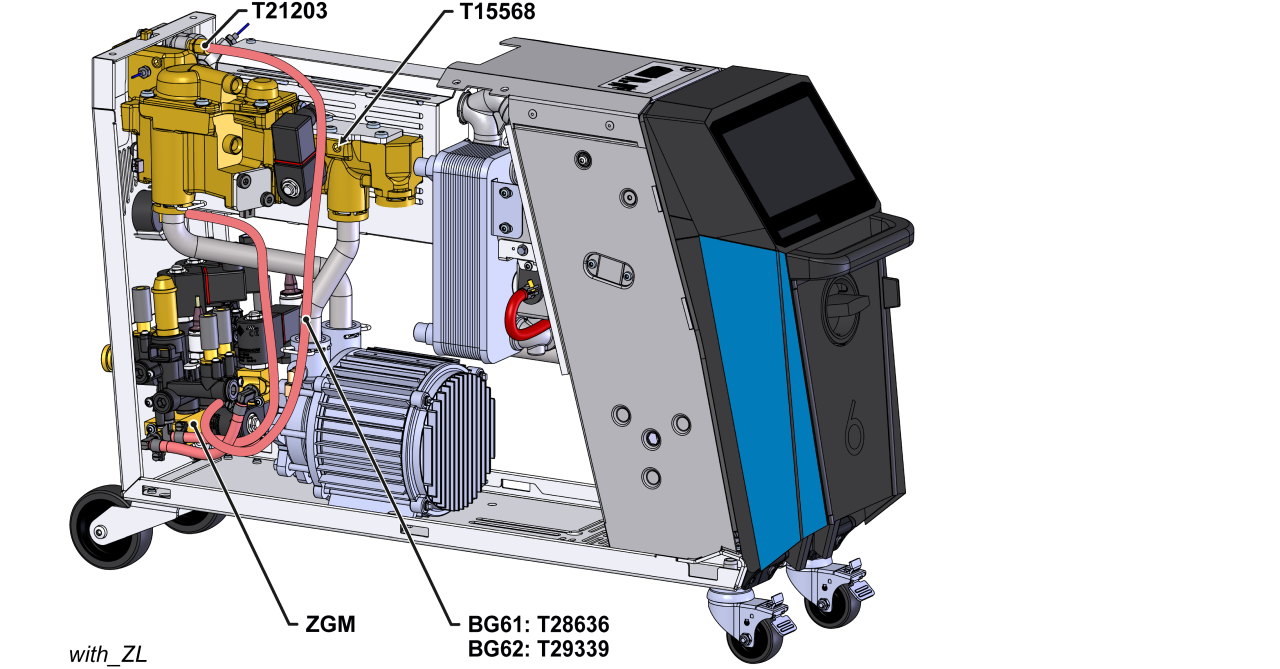

- seade lisavarustust ZL:
- Eemaldage DN3 voolikuliin leak stop peatamise mooduli (ZLM) ja jahutusvesi mooduli (KWM-Z) vahel. Liin pole enam vajalik
- Eemaldage leak stop stoppmooduli (ZLM) kruvi. Paigaldage uus keermestatud hermeetikuga kruvipistik (T15568)
- Eemaldage juba kokkupandud moodul (ZLM-1) jahutusvee moodulist. See moodul ei ole enam vajalik.
- Paigaldage uus DN3 voolikuliin jahutusvesi mooduli (KWM-Z) ja küttemooduli (EHM) vahele.
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Puhastage avad (AIR IN, AIR OUT) seadme tagaseinas.
- Vajadusel töödelda perforeeritud alasid metallist peitel ja haamer.
- Paigaldage moodul (ZGM-X, T29690) koos jahutusvesi mooduli (KWM-Z) seotud komponentidega (joonis).
- Kinnitage moodul (ZGM-X) seade tagaseinaga kruviga (B3061951).
Paigaldage tagasilöögiklapp (7.10)
- Paigaldage tagasilöögiklapi komponendid sadamasse SISSE (OUT) ja kinnitage need ohutusrõngaga (joonis).
- Paigaldage õhukanali kate uuesti. Kinnitage 6 kinnituskruviga.
Ühendage kaabel ja pulk Type plaat
- Suunake ventiilikaabel (T29295-X, T21533-X) mööda olemasolevat kaabli rakmeid elektrikorpusesse.
- Ühendage ventiil kaabel seade pardal (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Asendage eemaldatud kaablisidemed uutega.
- Murra ees ja turvaline 2x Torx kruvid.
- Kleepige Type plaat (T19277):
- seade tagaseinal
- siseküljele esiukse
- kiirjuhendis (O8402-X)
Kontrollige tihedust ja funktsioon
- Paigaldage välised hüdraulilised ühendused edasi- (OUT) ja tagasikerimine (IN).
- Ühendage suruõhuvarustus (AIR_IN ühendus).
- Ühendage jahutusveevarustus (ühendus C).
- Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
-
Sisselülitamine seade sisse, kasutades I/O nuppu (
), kontrollige seade tihedust ja funktsioon.
Kaante välja lülitama ja paigaldamine
-
Seadme väljalülitamine, kasutades I/O nuppu ().
- Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
- Välja lülitama pealüliti välja (QS 1).
- Paigaldage seade kaaned uuesti (→Seade avamine).
