objectif

  • T28921 : Remplacement du câble de banc plat DIGITAL
  • T29231 : Modernisation de l'interface DIGITAL

qualification

électriciens

matières

Pos.Désignation
Article
nombre
T28921T29231
01câble plat 26 broches, Sub-DT2892111
02Bloc de verrouillage M3T15697-2
03

vis M3x8-Torx

B1983385-2
04

Fil de fer GNYE

L0709-1
05plaque signalétiqueT19277-2

Matériau requis

  • Tournevis Torx taille 10

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Enlever les couvercles

  • Cache-câbles

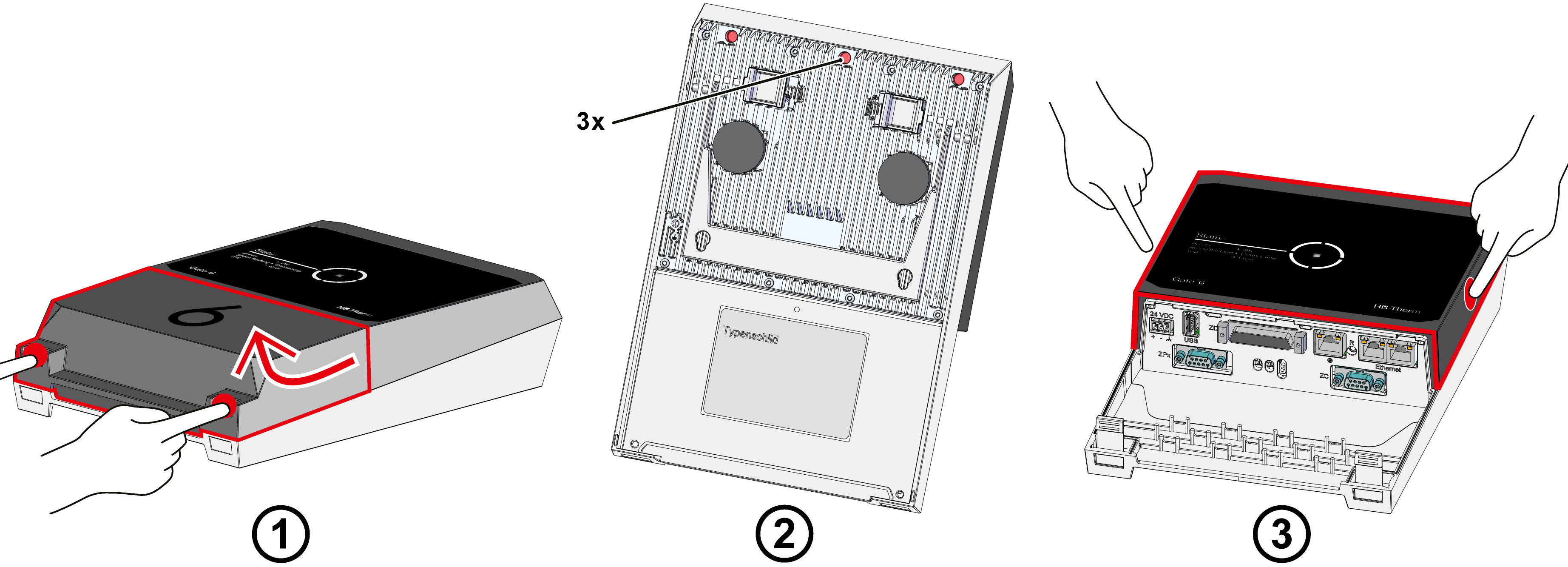

    • Maintenir les pattes de fixation enfoncées et soulever le cache-câbles vers le haut (Fig → 1).
  • Débrancher les connexions du Gate-6
    • Débrancher tous les câbles de commande et l'alimentation électrique du Gate-6.
  • Couvercle du boîtier
    • Retirer les vis de fixation (3x) à l'arrière du Gate-6 (Fig. → 2)
    • Comprimer le couvercle du boîtier latéralement jusqu'à ce qu'un clic se fasse entendre (Fig. → 3). Retirer ensuite le couvercle.

Remplacement/rétrofit

  • Retirez le bouchon obturateur de l'ouverture ZD. Cela n'est plus nécessaire.
  • Insérez le câble plat à 26 broches avec connecteur depuis l'extérieur dans l'ouverture (T28921).
  • Fixez le connecteur en plaçant les blocs de verrouillage (T15697, B1983385).
    • Installez également le câble de mise à la terre (L0709) sur la vis de montage du connecteur.
  • Connectez les connecteurs à la commande GAT-61.
    • Câble plat 26 broches → connecteur X104
    • Câble de mise à la terre → emplacement X150

Installer la capotage

  • Mettre en place le couvercle du boîtier et appuyer par le haut et sur les côtés jusqu'à ce qu'un clic se fasse entendre.
  • Fixer les vis de fixation à l'arrière du Gate-6.
  • Coller la plaque signalétique (T19277) à l'arrière du Gate-6 et dans le Guide de démarrage rapide (O8406-X).

Fonction de vérification

  • Vérifiez la communication via l'interface conformément à la procédure décrite dans le guide rapide.
  • Mettez le cache-câble et appuyez dessus jusqu'à ce que vous entendiez un déclic.
