objectif

Remplacement de la turbine de la pompe

qualification

personnel spécialisé

matières

Pos.DésignationArticlenombre
01

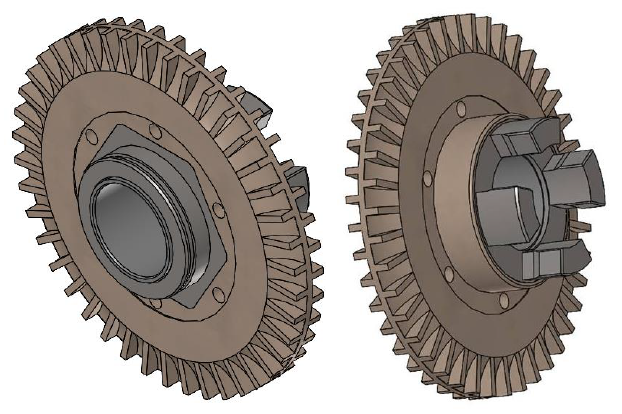

turbine de pompe PEEK 69,6x6,85

T289711
02

joint en graphite 86,5x81x2,2

T289721

Matériau requis

  • Tournevis Torx, taille 20, 30
  • Clé à bout ouvert, taille 10, 12
  • Clé à anneaux, taille 10

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Le champ magnétique met la vie en danger !

Le champ magnétique puissant dans la zone de la Pompe à couplage magnétique peut mettre la vie des porteurs d'un stimulateur cardiaque en danger. Par conséquent :
— Assurez-vous que les porteurs d'un stimulateur cardiaque n'effectuent aucun travail de maintenance nécessitant le démontage du raccord magnétique (remplacement de la tête de pompe, remplacement du joint à coupelle fendue).

REMARQUEZ !

Dans les pompes entièrement assemblées, les champs magnétiques sont complètement protégés par les composants environnants, il n'y a donc aucun danger, que ce soit à l'arrêt ou pendant le fonctionnement.

Refroidissement et vidange

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    • L'appareil refroidit et vide le moule avant de l'éteindre.

Vérifiez la pression et retirez les couvercles

  • Sélectionnez [Affichage] > [Valeurs réelles] > [Pression du système].
    • La pression du système doit afficher 0,0 (±0,1) bar.
  • La pression indiquée par le manomètre doit être de 0,0 (+0,3) bar.

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
  • Retirez les capots de l'appareil (→ Ouvrez l'appareil).

Remplacer la pièce de rechange

  • Retirez la Pompe et placez-la sur une surface de montage plane et non magnétique.
    • Si nécessaire, suivez les instructions supplémentaires figurant dans le manuel des pièces de rechange « Pompe ». cliquez ici...

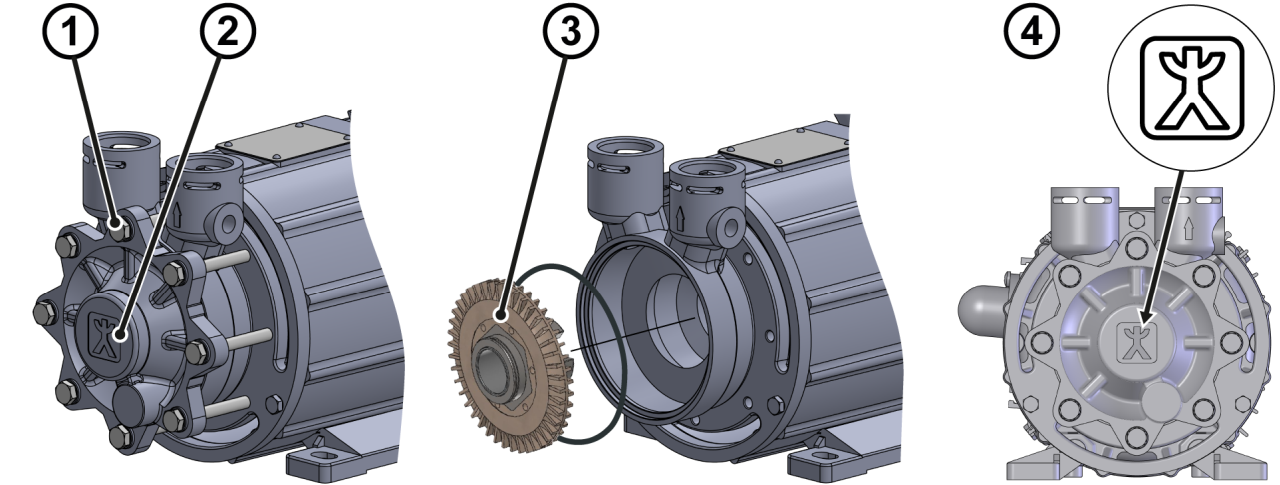

  • Retirez le couvercle du boîtier à l'aide de 8 vis hexagonales ①.
  • Retirez les vis et le couvercle du boîtier ②
  • Retirez la turbine de la pompe de l'arbre en céramique ③
    • Si nécessaire, utilisez un extracteur. Pour plus d'informations, veuillez contacter HB-Therm.

REMARQUEZ !

Les surfaces de roulement et d'étanchéité doivent être propres et exemptes de contaminants. Les joints en graphite endommagés doivent être remplacés si nécessaire (disponibles en option).

  • Poussez la nouvelle turbine de la pompe sur l'arbre en céramique ③
    • Vérifiez que le joint en graphite n'est pas usé et remplacez-le si nécessaire.
  • Placez le couvercle du boîtier et ajustez-le de manière à ce que le marquage soit droit et parallèle à la surface de montage ④
  • Installez 8 vis hexagonales ① et vissez le couvercle du boîtier ②.
  • Réinstallez la pompe dans l'appareil.
    • Si nécessaire, suivez les instructions supplémentaires figurant dans le manuel des pièces de rechange « Pompe ». Cliquez ici...

Vérifiez l'étanchéité et le fonctionnement

  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.
    • En option, utilisez le module de test HB-TP pour le contrôle qualité.
  • Réinitialisez l'intervalle d'entretien des composants. Cliquez ici...

arrêter et installer les capots

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    • L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
  • Reconnectez les capots de l'appareil (→ Ouvrez l'appareil).
