A fő szivattyú cseréje 4T/4S (M 1)

képesítés

szakszemélyzet

Anyag

Pos.MegnevezésTételekgróf
01

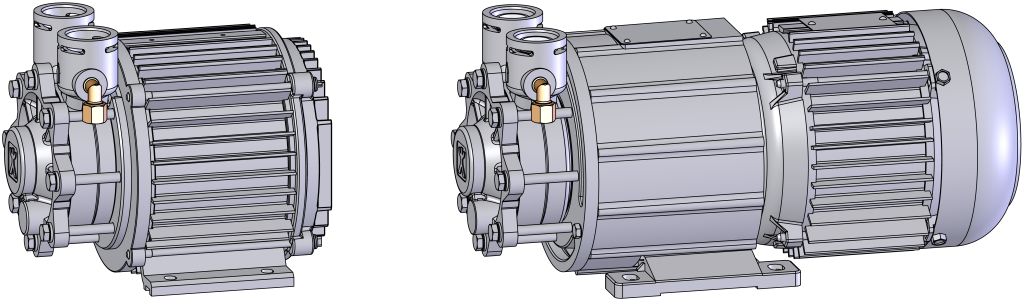

Szivattyú 4T, AY-4271-PM-SR.0005, 380–480 V

T285821
01

Szivattyú 4T, AY-4271-PM-SR.0006, 200–240

T285831
01

Szivattyú 4S, AY-4271-PM.0001, 380–480 V

T286401
01

Szivattyú 4S, AY-4271-PM.0002, 200–240 V

T286391
02O-gyűrű 20x3 - FPM (opcionális csővezetékekhez)T286561—4

Szükséges anyag

  • Torx csavarhúzó, méret 20, 30
  • Nyílt végű csavarkulcs, méret 10, 12
  • Szerelési zsír O-gyűrűhöz (pl. Szilikonzsír)
  • Menettömítő (pl. Loctite 620 folyadéktömítés)
  • kábelkötegelő

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

Életveszély a mágneses mező miatt!

A mágnesesen kapcsolt Szivattyú területén lévő erős mágneses mező veszélyeztetheti a szívritmus-szabályozóval rendelkező emberek életét. Ezért:
Ügyeljen arra, hogy a pacemakerrel rendelkező emberek ne végezzenek olyan karbantartásokat, amelyek a mágneses tengelykapcsoló szétszerelését eredményeznék (szivattyúfej csere, osztott csésze tömítés cseréje).

MEGJEGYZÉS!

Teljesen összeszerelt szivattyúkban a mágneses mezőket teljesen árnyékolják az őket körülvevő alkatrészek, és nincs veszély sem, ha a Szivattyú álló helyzetben vagy üzemben van.

Lehűtés és leürítés

  • A készülék kikapcsolása az I/O gombbal ().
    • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.

  • A kezdőképernyőn érintse meg a funció gombot ().
  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze a nyomást

  • Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
    • A rendszer nyomása kijelzése 0.0 (±0.1) bar.
  • A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Távolítsa el a burkolatokat és nyissa ki az elülső részt

  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.
  • Távolítsa el az elektromos ház védőburkolatát a Torx csavarok eltávolításával.

Cserélje ki az alkatrészt

FIGYELEM!

A csavaros csatlakozások menetes tömítőanyaggal vannak lezárva, ezért lassan szabadulnak fel. Ellenkező esetben fennáll annak a veszélye, hogy a csavarcsatlakozás megsérül (pl. A csavarfej letépése). Ezért:

  • Ha lehetséges, előzetesen melegítse fel a ragasztóanyagot

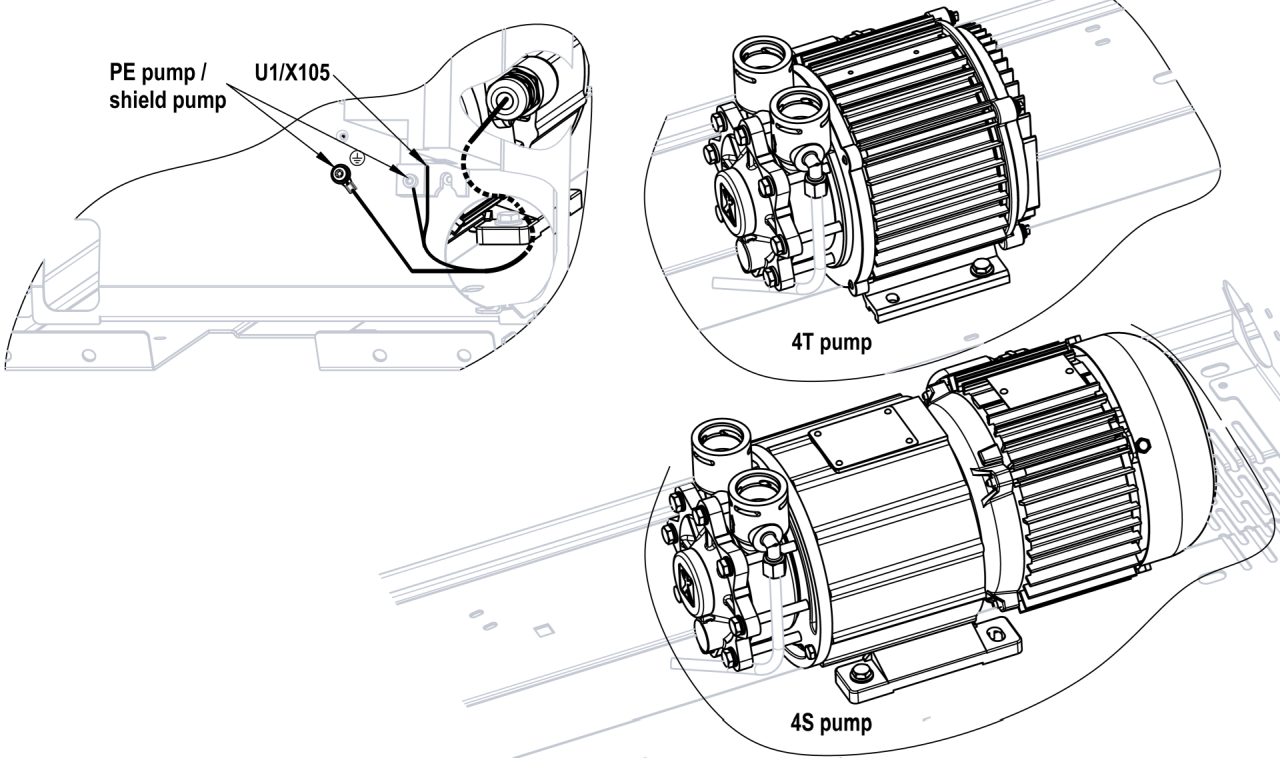

  • Húzza ki az X105 csatlakozót a frekvenciaváltóból (U_1), és távolítsa el a földelő vezetékeket az elektromos burkolatból.
  • Csavarja ki a szivattyúkat rögzítő csavarokat, távolítsa el a csavarokat.
  • Távolítsa el a szivattyúzáshoz vezető csöveket. Ehhez távolítsa el a rögzítő kapcsokat.
    • A gép típusától függően mozgassa/engedje el a csővezetéket axiálisan a megfelelő csatlakozáshoz annak eltávolítása érdekében.
  • Távolítsa el a tömlővezetéket a szögszerelvényről (Szivattyúnyomás csatlakozás), ha van ilyen.
  • Emelje ki a Szivattyút a készülékből.
  • Távolítsa el a szögszerelvényt a Szivattyú nyomáscsatlakozásáról.
  • Szerelje fel a szögszerelvényt az új Szivattyúra menetes tömítőanyaggal.
  • Helyezzen be egy új Szivattyút a készülékbe, és lazán szerelje fel a rögzítőcsavarokat (még ne húzza meg).
  • Ellenőrizze a cső O-gyűrűinek kopását, és szükség esetén cserélje ki.
    • Összeszerelési segédeszközként ajánlott az O-gyűrűkhöz rögzítőzsír használata.
  • Telepítse a csöveket és szerelje fel a rögzítőkapcsokat.
  • Húzza meg a Szivattyú rögzítőcsavarjait.
  • Szerelje be a tömlővezetéket a szögcsatlakozóhoz (Szivattyúnyomás csatlakozás) és húzza meg.
  • Csatlakoztassa újra az X105 csatlakozót a frekvenciaváltón (U_1), és rögzítse a földelő vezetékeket az elektromos burkolathoz.

Zárja be az elülső

  • Szerelje fel a védőburkolatot az elektromos ház körül, és rögzítse Torx csavarokkal.
  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

Ellenőrizze a tömítettséget és a funciót

A fedelek kikapcsolása és felszerelése

  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűl, amíg a hőmérséklet alacsonyabb, mint a lehűtési hőmérséklet. Ezután a készülék kikapcsol.

  • A készülék kikapcsolása az I/O gombbal ().
    • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
  • Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
