T28645-X, T29315: pompa di riempimento
scopo
Sostituzione della pompa di riempimento SAP 20 bar, 120 VAC (M 2)
qualifica
personale specializzato
Materiale
| Pos. | Denominazione | T28645-1 | T28645-2 | T29315 |
| 01 | pompa di riempimento SAP 20 bar, 120 VAC | 1 | - | - |
| 01 | pompa di riempimento SAP 20 bar, 120 VAC | - | 1 | - |
| 01 | pompa di riempimento SAP 20 bar, 120 VAC | - | - | 1 |
Materiale richiesto
- Cacciavite Torx misura 20
- cacciavite a fessura
Procedura
ATTENZIONE!
L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:
Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.
Raffreddamento e scarico
- Nella schermata di base, toccare il pulsante funzione (
). - Nella schermata di base, toccare il pulsante funzione (
).- L'unità si raffredda e svuota lo stampo prima di spegnerlo.
Controllare la pressione e spegnere
- Selezionare [Indicazione] > [Valore reale] > [Pressione del sistema].
- La pressione del sistema deve essere di 0,0 (±0,1) bar.
- La pressione indicata dal manometro deve essere di 0,0 (+0,3) bar.
- Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.
- Rimuovere i coperchi dall'unità (→ Aprire l'unità).

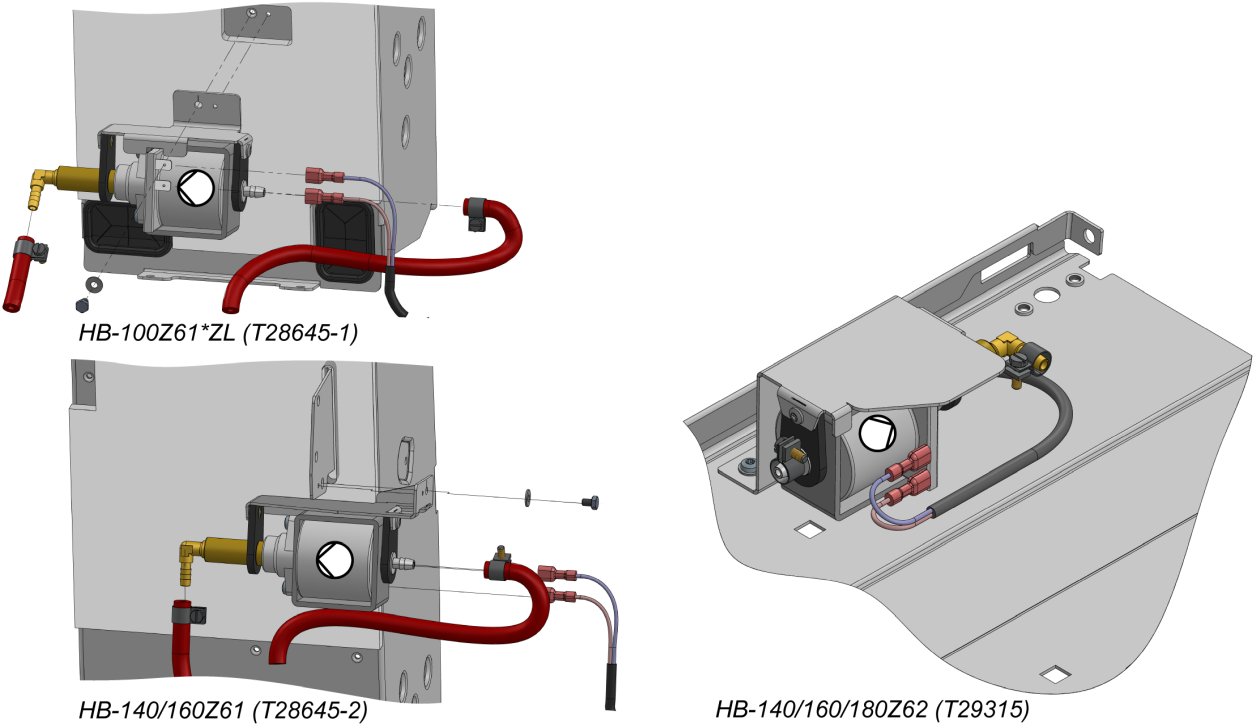

Sostituire il pezzo di ricambio
- Rimuovere la vite di montaggio sulla pompa di riempimento con la staffa.
- Rimuovere il cavo di connessione dalla pompa di riempimento.
- Rilasciare le fascette stringitubo e rimuovere i tubi flessibili in silicone dalla pompa di riempimento.
NOTA!
Le spine a innesto e i tubi flessibili in silicone devono essere puliti e privi di contaminanti. I tubi flessibili danneggiati devono essere sostituiti se necessario (disponibile come opzione).
- Installare i tubi flessibili in silicone sulla nuova pompa di riempimento.
- Collegare il cavo di connessione alla pompa di riempimento.
- Fissare la pompa di riempimento con la staffa nella posizione appropriata con la vite e la rondella.
Verificare la tenuta e la funzione
- Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
-
Accendere il dispositivo utilizzando il pulsante I/O (
), verificare la tenuta e la funzione del dispositivo.
disattivare e installare i coperchi
-
Spegnere l'unità utilizzando il pulsante I/O ().
- L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
- Disattivare l'interruttore principale (QS 1).
- Ricollegare le cover dall'unità (→Aprire l'unità).
