目的

ヒューズの交換 (FU 1, 2, 3, 4, 5, 6)

資格

専門職員

[素材]

Pos.説明アイテムU = 400/460VU = 220 ボルト
01

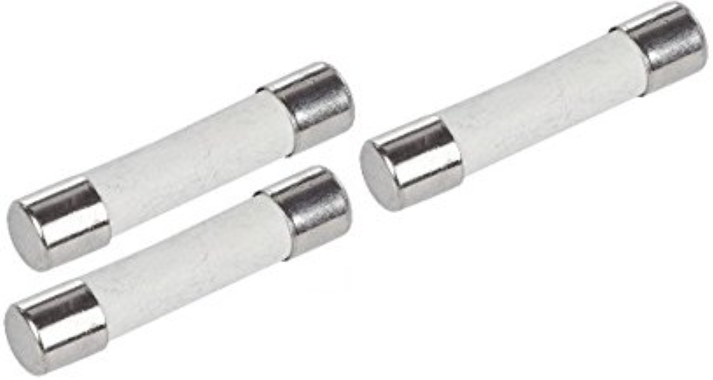

変圧器ヒューズ

1,6 AT, 500 VAC, 6,3x32 (FU 4, FU 5)

21598-1622-
01

周波数変換器用ヒューズ

10 AT, 500 VAC, 6,3x32 (FU 1, FU 2, FU 3)

21598-1033-
01

デバイスボード、ヒューズ

1,6 AT, 5x20 (FU 6)

18771-16211
01

変圧器ヒューズ

2,5 AT, 500 VAC, 6x32 (FU 4, FU 5)

21598-252-2
01

周波数変換器用ヒューズ

16 AT, 400 VAC, 6x32 (FU 1, FU 2, FU 3)

21598-163-3

必要な資料

  • トルクススクリュードライバーsize 20
  • ヒューズの取り外しと挿入が可能な統合補助ツール（図）。 エイドキットは、ディバイス前内側にあります。

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

冷却 /スイッチオフ

  • 基本画面で、機能ボタン () をタップします。
    • 温度が冷却温度より低くなるまでディバイスを冷却します。 その後、ディバイス電源が切れます。

  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

オープンフロント

  • 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。
  • Torx ネジを外して、電気ハウジングの保護カバーを取り外します。

スペアパーツを交換してください。

注意!

故障したヒューズは、同じ技術仕様の新しいヒューズと交換してください。 ヒューズが間違っていると、機器の損傷または誤動作の原因となることがあります。

注記!

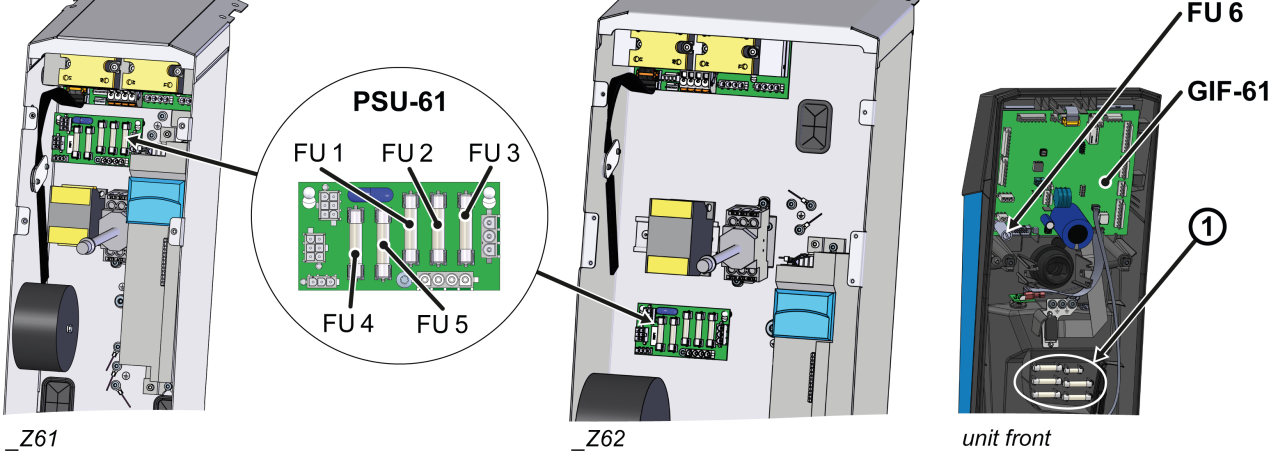

スペアヒューズはディバイス前内側にあります（図→ ①）。

  • 補助ツールを使用して、電源ボード（PSU-61）および/またはディバイスボード（GIF-61）のヒューズを交換します。

フロントを閉じる

  • 保護カバーを電気ハウジングの周りに取り付け、Torxネジで固定します。
  • 前面を折りたたみ、2 本のトルクスネジを固定します。

チェック機能

  • 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
  • I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。

注記!

ヒューズが再び切れた場合は、HB-Therm S国のエージェント連絡してください。

  • I/O ボタン () を使用して装置をオフにするります。
    • ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
  • メインスイッチ (QS 1) をオフにします。
