目的

サーモスタットの交換 (ST 1)

資格

専門職員

[素材]

Pos.説明288252882428823T29570 ロード

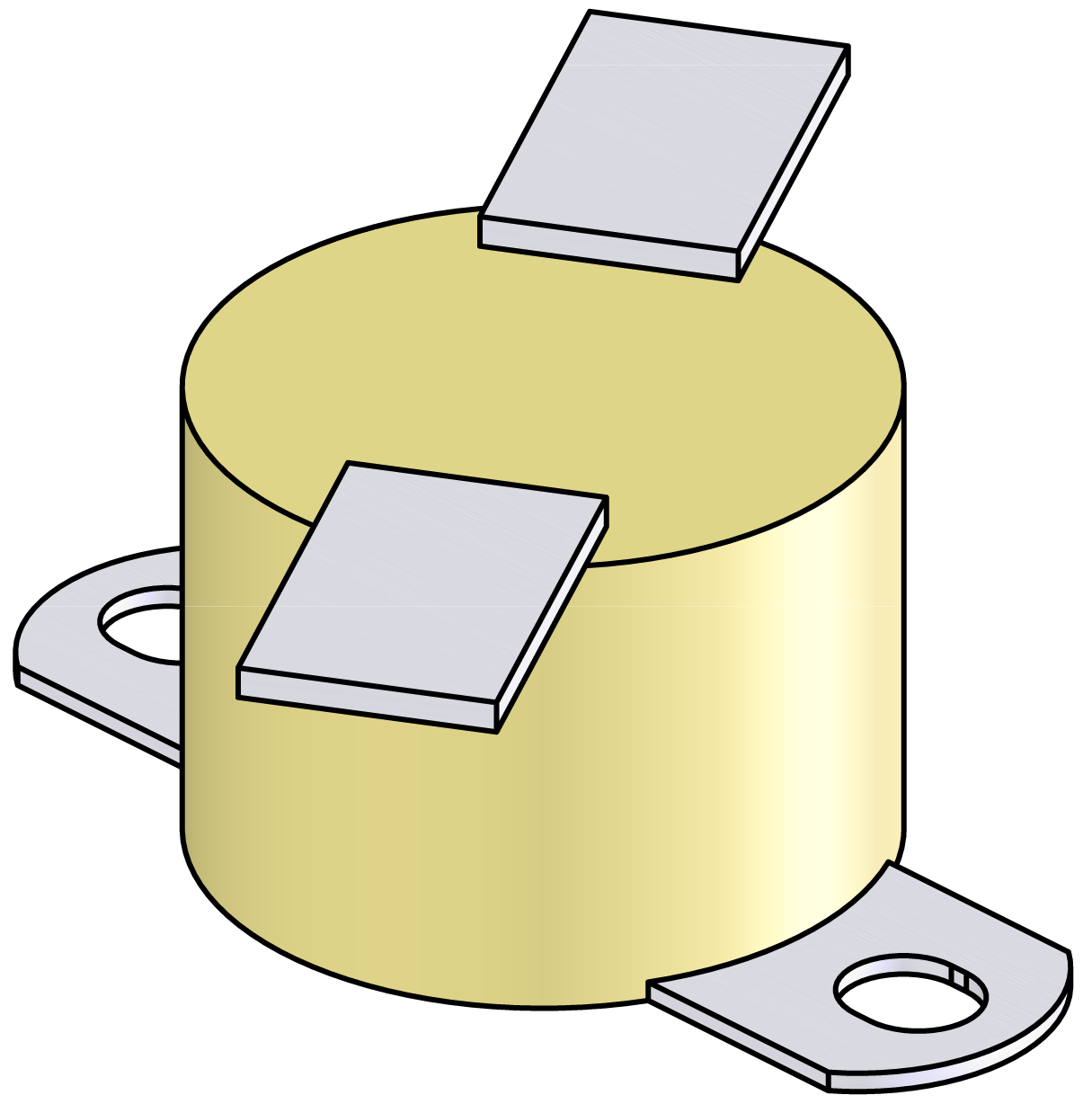

01サーモスタット 115°C1---
01サーモスタット 155°C-1--
01サーモスタット 170°C--1-
01サーモスタット 190°C---1

必要な資料

  • トルクススクリュードライバーsize 20
  • トルクススクリュードライバーsize 10
  • 潤滑剤 (ステンレススチールとスチールの組み合わせが詰まるのを防ぐ)

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

スイッチをオフにしてカバーを取り外す

  • 基本画面で、機能ボタン () をタップします。
    • 温度が冷却温度より低くなるまでディバイスを冷却します。 その後、ディバイス電源が切れます。

  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。
  • デバイスからカバーを取り外します (→オープンディバイス)。

スペアパーツを交換してください

  • サーモスタット取り付けネジ (ST_1) を取り外します。
  • サーモスタットケーブルのフラットプラグをサーモスタットから取り外します。

注意!

ネジ接続、特にステンレス鋼/ステンレス鋼または鋼/ステンレス鋼の組み合わせは、高温で長時間操作すると詰まったまたは、詰まったりする傾向があります。 その理由は次のとおりです。

  • 適切な潤滑剤を使用してください。

  • サーモスタットケーブルのフラットプラグを新しいサーモスタット (ST_1) に取り付けます。

注意!

信頼性の高い機能を実現するには、サーモスタットと表面との間に完全な熱接触面を確保することが重要です。

  • 新しいサーモスタット (ST_1) を取り付け、取り付けネジで固定します。
    • サーモスタットがしっかりと表面に接触していることを確認してください。

カバーを取り付ける

チェック機能

  • 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
  • I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。
  • I/O ボタン () を使用して装置をオフにするります。
    • ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。
