tikslas

Elektros kontaktoriaus keitimas (KM 1)

kvalifikacija

Elektrikai

Medžiaga

Pos.PaskyrimasT24426T24427T24683
01

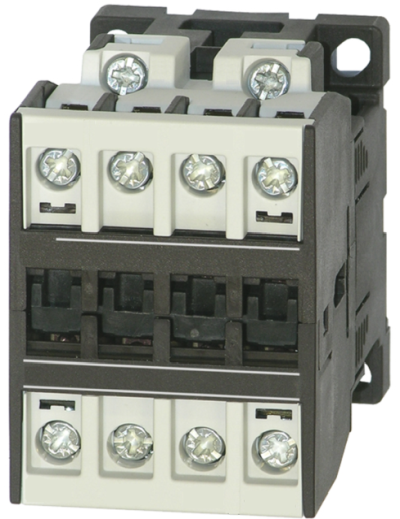

Schütz K3-10, 24 VAC

1--
01

Schütz K3-18, 24 VAC

-1-
01

Schütz K3-32, 24 VAC

--1

Reikalinga medžiaga

  • Torx atsuktuvas dydis 20
  • Atsuktuvas plokščia galvute, 3 dydis

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Atvėsinkite ir išjunkite

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    • įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Atviras priekis

  • Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.
  • Nuimkite apsauginį dangtelį elektros korpuse, nuimdami “Torx” varžtus.

Pakeiskite atsarginę dalį

PASTABA!

Įsitikinkite, kad prieš keisdami visus kabelių ženklus lengva perskaityti. Jei reikia, iš naujo pažymėkite kabelius. Ryšys atliekamas pagal atitinkamo prietaiso tipas elektrinę schemą (spustelėkite čia... ).

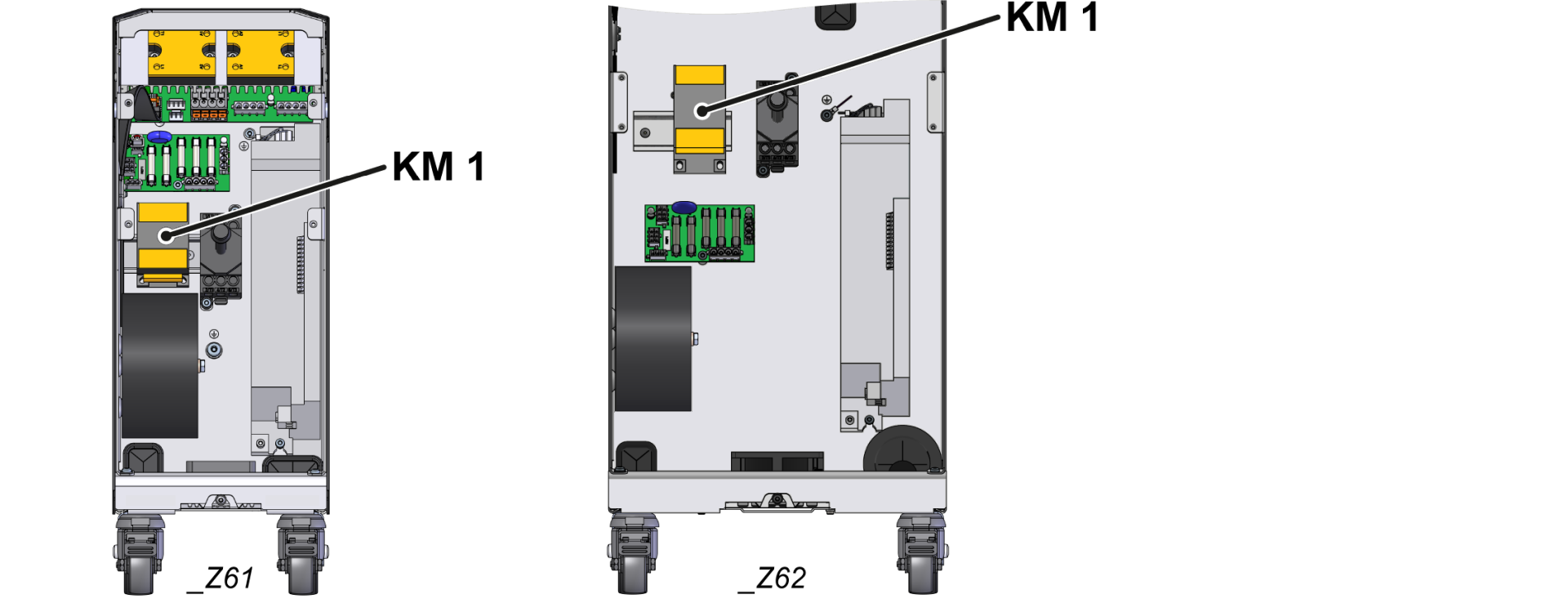

  • visos kabeliai iš KM_1 kontaktoriaus gnybtų.
  • Nuimkite kontaktorių (KM_1) nuo skrybėlių bėgio.
    • Atleiskite kontaktoriaus apačios užraktą atsuktuvu.
    • Šiek tiek pakreipkite gynėją ir pakelkite jį nuo skrybėlių bėgio.
  • Patikrinkite, ar naujas kontaktorius (KM_1) tinka numatytam naudojimui (palyginkite technines specifikacijas).
  • Įdiekite naują kontaktorių (KM_1) ant skrybėlių bėgio.
    • Laikykite apsaugą taip, kad spyna būtų nukreipta žemyn. Padėkite ant skrybėlių bėgio ir paspauskite žemyn, kol išgirsite “spustelėkite”.
  • Prijunkite kabelį prie teisingų gnybtų pagal elektrinę schemą.
    • Įsitikinkite, kad kabelio izoliacija nėra užstrigusi ir kad kabelio kontaktas yra plokščias prijungimo kameroje.
    • Priveržkite kabelių jungtis, kurių sukimo momentas yra 10 Nm.
  • Atlikite vizualinį ir tempimo testą.
    • Įsitikinkite, kad visos kabelių jungtys yra tvirtai pritvirtintos ir teisingai pagamintos pagal elektrinę schemą.

Uždaryti priekinę dalį

  • Įstatykite apsauginį dangtelį aplink elektros korpusą ir pritvirtinkite “Torx” varžtais.
  • Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

Patikrinkite funkciją

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.
  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
