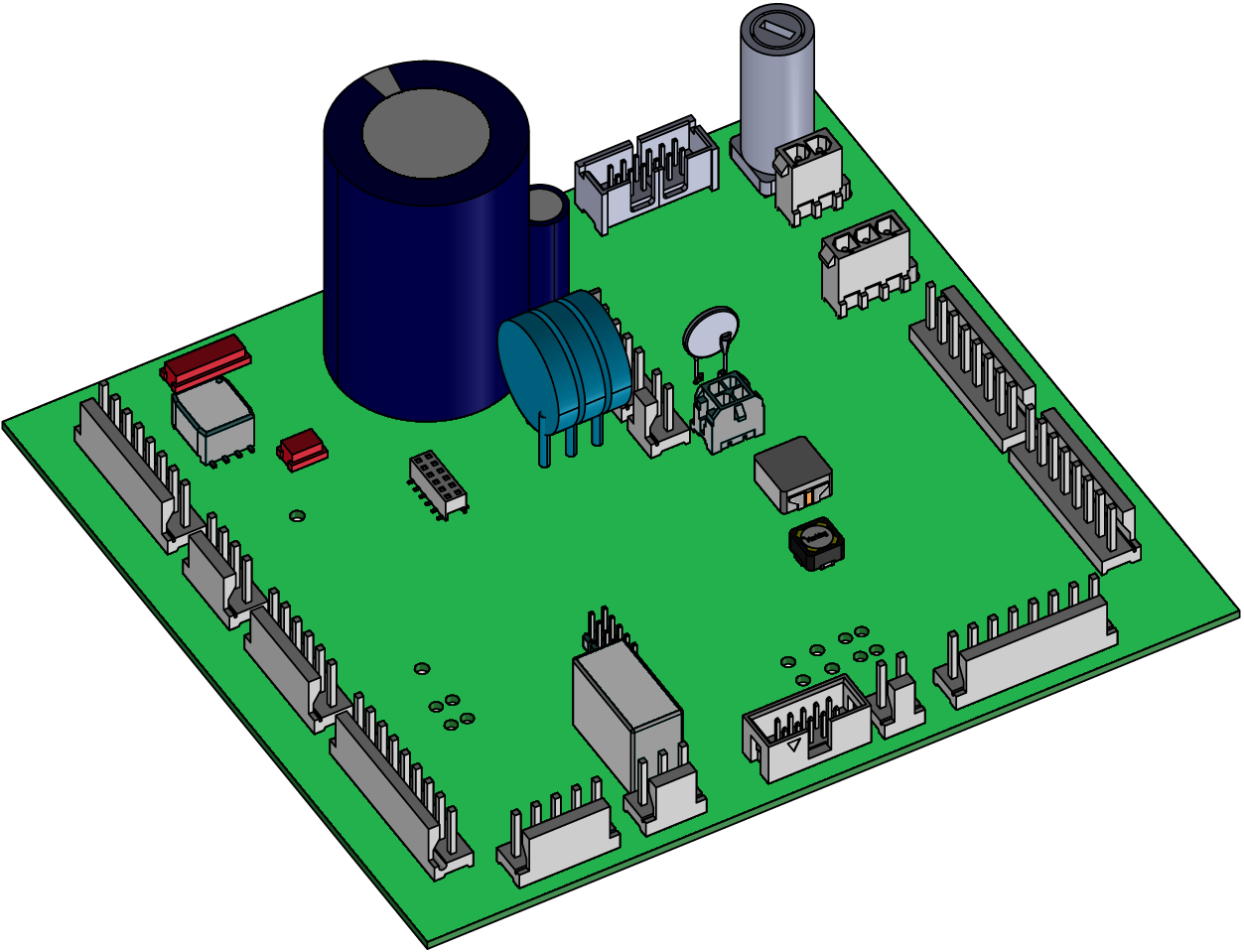

T28499: GIF-61 įrenginys plokštė

tikslas

įrenginys plokštės keitimas GIF-61 (A 4)

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Reikalinga medžiaga

• Torx atsuktuvas dydis 20

Vaizdo gidas

Norėdami žiūrėti “YouTube” vaizdo įrašą, sekite QR-Code nuorodą.

Tęsti

Atvėsinkite ir išjunkite

• Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.

• Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.

Atviras priekis

• Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.

Pakeiskite atsarginę dalį

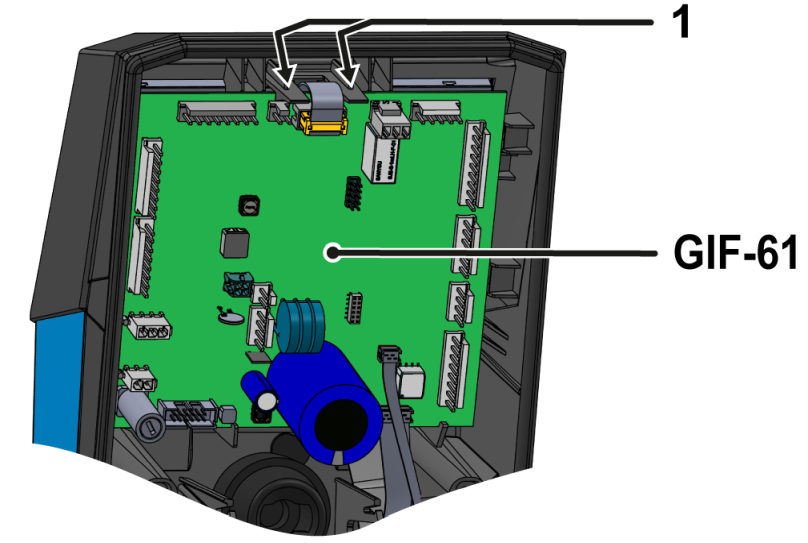

• Pašalinkite visos jungtis GIF-61 įrenginys plokštėje.
• Paspauskite GIF-61 įrenginys plokštės tvirtinimo dirželius (①) į išorę.
  • Dabar plokštė gali būti panaikinta.
• Įdėkite naują GIF-61 įrenginys plokštę į atitinkamas įdubas.
  • Patikrinkite, ar tvirtinimo dirželiai yra užrakinti vietoje (①).
• Prijunkite jungtis atgal į GIF-61 įrenginys plokštę.
  • Patikrinkite, ar visos jungtys yra teisingai pritvirtintos.

Uždaryti priekinę dalį

• Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

Įjunkite įrenginys

• Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).

  • Prietaisas automatiškai programinės įrangos naujinimas, kai reikia.

PASTABA!

Jei Konfigūracija neišsami, ekrane pasirodo atitinkamas klaidos pranešimas. Klaidos pranešimas gali būti ignoruojamas, nes visi Duomenys ir parametras tada iš naujo nustato įrenginys.

Atstatyti Duomenys

• Bakstelėkite profilio mygtuką pagrindiniame ekrane.
• Pasirinkite [Vartotojo Profilis]
• Nustatykite “priežiūra” parametras
• Pasirinkite [Servisas] > [Konfigūracija] > [Atstatymas Baigtas]
  • Prieiga yra per kodą "1.2. ”
• Bakstelėkite atstatymo piktogramą, kad iš naujo nustatytumėte visus Duomenys.

konfigūravimas

• Pasirinkite [Servisas] > [Konfigūracija].
  • Prieiga yra per kodą "1.2. ”
• Iš naujo sukonfigūruokite įrenginys. Kai Konfigūracija, vadovaukitės informacija apie įrenginio Type plokštės. Reikalingi šie parametrų nustatymai:
  • įrenginio numeris
  • pagaminimo metai
  • temperatūra
  • hidraulinė sistema
  • prietaiso dydis
  • šildymo tipas
  • siurblio tipas
  • tipo aušinimo
  • Linijos įtampa (U _N)

Kalibruoti

Kalibruoti slėgio matavimas

• Įsitikinkite, kad įrenginys yra slėgio sumažinimas.
  • įrenginys manometras turėtų skaityti 0,0 (± 0,3) bar.
• Nuimkite hidraulines jungtis Ištek. Rež. Ir grąžinimo linijose.
• Pasirinkite [Display] > [Faktinės vertės] > [Sistemos slėgis] arba [Tiekimo slėgis].
  • sistemos slėgis turėtų rodyti 0,0 (± 0,1) bar.
• Jei yra > 0,1 bar nuokrypis, reikia patikrinti prietaiso slėgio jutiklius. Didesnėms linijinėms klaidoms reikia ištaisyti bendrą slėgio jutiklio nuokrypis (poslinkį).
  • [Servisas] > [Kalibravimas] > [Slėgis] > [1 slėgio Jutiklio Poslinkis] (Sistemos slėgis) arba [2 slėgio Jutiklio Poslinkis Poslinkis] (Tiekimo slėgis).

Patikrinkite slėgio matavimą

• Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis] arba [Tiekimo slėgis]
  • sistemos slėgis turėtų rodyti 0,0 (± 0,1) bar. Jei ne, pakartokite slėgio jutiklio Kalibravimas.

Kalibruoti srautas matavimą

• Įdėkite hidraulinę liniją su uždarymo vožtuvas (pvz., HB-TP180 testeris) tarp Ištek. Rež. Ir grąžinimo jungčių.
• Įprastą prietaisą eksploatuokite 40°C °C bent 10 minučių.
• Pasirinkite [Servisas] > [Kalibravimas] > [Srautas] > [Ofsetinis srautas (vidinis)].
  • Nustatykite parametras iki 5 L/min.
• Uždarykite uždarymo vožtuvas tarp Ištek. Rež. Ir grąžinimo ir palaukite 1 minutę.
• Perskaitykite dabartinį srautas.
• Nustatykite parametras [Ofsetinis srautas (vidinis)] pagal šiuos skaičiavimus:
  • Naujas poslinkis = 5 L/min. — “srovės srautas” [srautas].
• Dar kartą atidarykite uždarymo vožtuvas.

Patikrinkite srautas matavimą

• įrenginys įprastas režimas režimu 40°C °C mažiausiai 10 minučių
• Uždarykite uždarymo vožtuvas tarp Ištek. Rež. Ir grįžimo
  • Srauto greitis nukrenta iki 0 L/min, o pavojaus pranešimas “Srauto greitis nulis” atidedamas.
• Pripažinkite pripažinti signalas ir atidarykite uždarymo vožtuvas.

Patikrinkite funkciją

• Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.
  • Patikrinkite įrenginys funkcijas (norimos norminė reikšmė taisyklės).
• Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
  • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
• Išjunkite pagrindinį jungiklį (QS 1).
