tikslas

Linijinio žingsninio variklio keitimas (M 4)

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Pos.PaskyrimasDaiktaiT28867

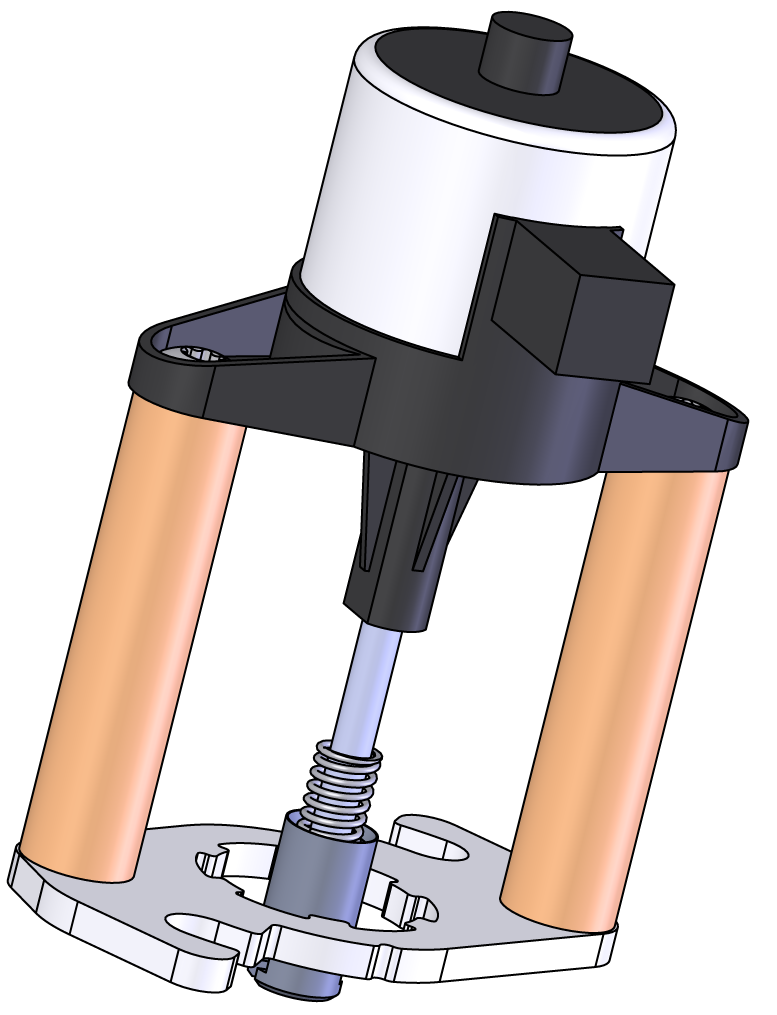

01linijinis žingsninis variklis su laikikliuT288671

Reikalinga medžiaga

  • atviru galu veržliaraktis, dydis 10

Tęsti

DĖMESIO!

Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:

Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.

Aušinimas ir ištuštinimas

  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
    • įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.

Išjunkite ir nuimkite dangčius

  • Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.
  • Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).

Pakeiskite atsarginę dalį

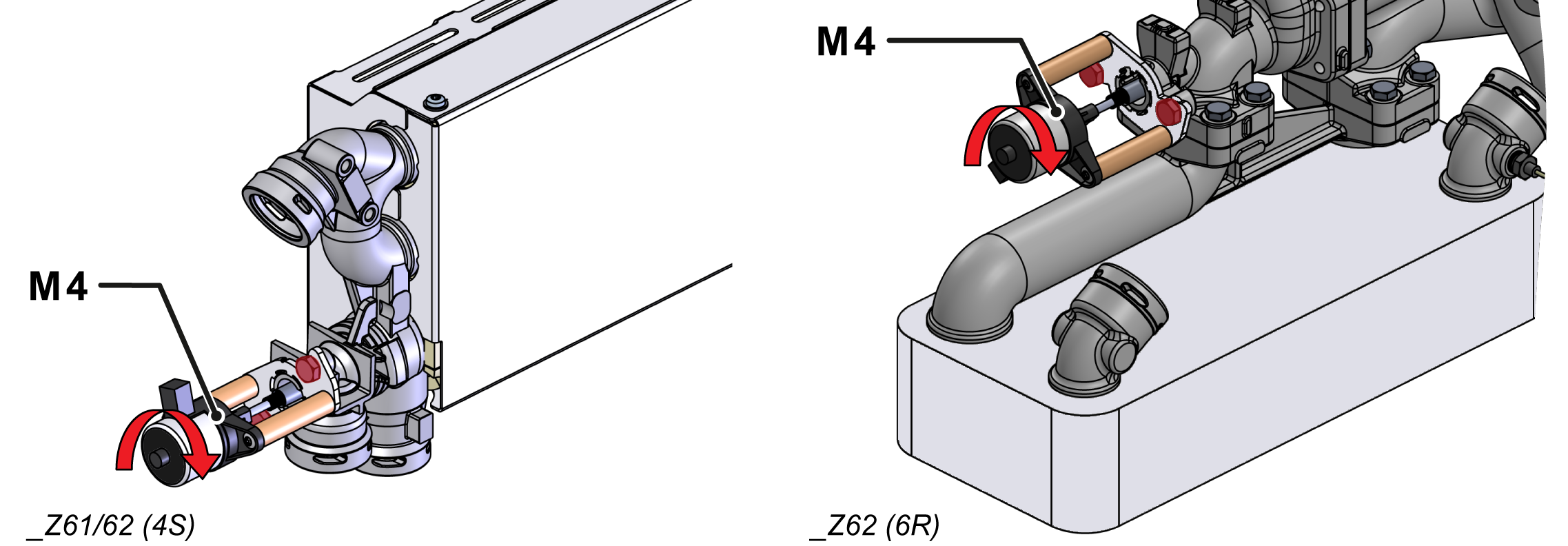

  • Nuimkite aušinimo vožtuvas (M_4 žingsninis variklis).
    • Nuimkite kabelį ant žingsninio variklio
    • Nuimkite tvirtinimo varžtus nuo žingsninio variklio iki Korpusas 2x
    • Pasukite žingsninį variklį, šiek tiek ištraukite ir ištraukite iš movos
  • Įdiekite naują aušinimo vožtuvas (M_4 žingsninis variklis).
    • Važiuokite į sankabą ir pasukite ją į galinę padėtį
    • Fix 2 tvirtinimo varžtai
    • Prijunkite kabelį prie žingsninio variklio

Patikrinkite funkciją

  • Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
  • Pasirinkite [Naudotojo profilis] ir nustatykite jį į “priežiūra”.
  • Pasirinkite [Servisas] > [Parametras] > [Žingsniniai Varikliai] > [KV2 padėties Nustatymas]
  • Sureguliuokite vertė ir patikrinkite, ar žingsninis variklis, įskaitant stūmoklį, juda, arba ne:
    • 0% = vožtuvas uždarytas
    • 100% = atidarytas vožtuvas
  • Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.

Išjunkite ir įdiekite dangčius

  • Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
    • įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
  • Išjunkite pagrindinį jungiklį (QS 1).
  • Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
