T28959, T29352, T28960, T29358: Aušinimo vožtuvas 2
tikslas
Aušinimo vožtuvas hidraulinių dalių keitimas 2 (KV 2)
kvalifikacija
profesionalūs darbuotojai
Medžiaga
| Pos. | Paskyrimas | Daiktai | T28959 | T29352 | T28960 | T29358 |
| 01 | Kolbenas | T28524 | - | - | 1 | 1 |
| 02 | Korpusas | T29027 | - | 1 | - | 1 |
| 03 | Korpusas | T28847 | 1 | - | 1 | - |
| 04 | Kėlimo tarpiklis 4x10x4.2 (surinktas) | T21756 | 1 | 1 | 1 | 1 |
| 05 | diskas 12x2,5 (surinktas) | T28865 | 1 | 1 | 1 | 1 |
| 06 | Saugos žiedas 13x1 (surinktas) | B1255126 | 1 | 1 | 1 | 1 |
| 07 | Cilindrinis kaištis 6x30 (surinktas) | B1306553 | 1 | 1 | 1 | 1 |
| 08 | o-žiedas 24x2 - FPM (pasirinktinai) | T28658 | - | - | - | - |
Reikalinga medžiaga
- Torx atsuktuvas dydis 20
- atviru galu veržliaraktis, dydis 10
Tęsti
DĖMESIO!
Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:
Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.
Aušinimas ir ištuštinimas
- Pagrindiniame ekrane bakstelėkite funkcinį mygtuką (
). - Pagrindiniame ekrane bakstelėkite funkcinį mygtuką (
).- įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.
Patikrinkite slėgį ir išjunkite
- Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
- Sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
- Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.
- Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.
Nuimkite dangtelį
- Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
Pakeiskite atsarginę dalį
- Nuimkite vamzdį (KV_2 ↔ aušintuvo).
- Ištraukite tvirtinimo spaustukus
- Pirmiausia nuimkite vamzdį aušintuvo pusėje, kol jis gali būti visiškai pašalintas
- Nuimkite kabelį ant žingsninio variklio (M_4)

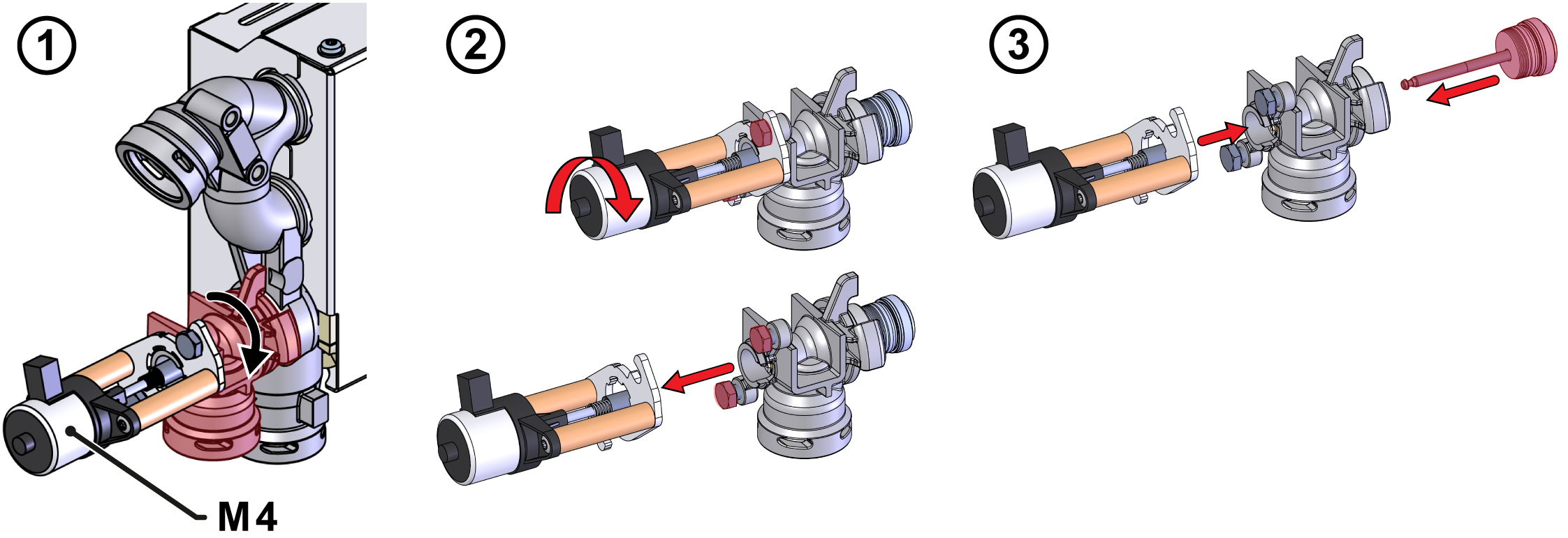

- Pašalinkite korpusą, įskaitant žingsninį variklį (M_4) (pav. → ①).
- Pasukite korpusą, kol bus paleista durtuvo spyna
- Visiškai nuimkite korpusą.
- Nuimkite žingsninį variklį (M_4) iš Korpusas (pav. → ②).
- Nuimkite tvirtinimo varžtus 2 kartus
- Pasukite žingsninį variklį, šiek tiek ištraukite ir ištraukite iš movos
- Nuimkite stūmoklį nuo Korpusas
- T28959/T29352: Išvalykite stūmoklį, įskaitant strypą
- T28960/T29358: naudokite naują stūmoklį
Nuotėkis dėl netinkamo montavimo!
Netinkamas o-žiedas montavimas gali jį sugadinti ir sukelti nuotėkį. Štai kodėl:
- Įsitikinkite, kad O-žiedas yra tinkamai sumontuotas.
- Patikrinkite Korpusas O-žiedas dėvėti ir pakeisti, jei reikia.
- Įdiekite stūmoklį naujame Korpusas (pav. → ③).
- Atsargiai įkiškite stūmoklį ir išstumkite tvirtinimo strypą
- Nuimkite tvirtinimo strypą, tai nebereikalinga.
- Įdiekite žingsninį variklį (M_4) ant Korpusas (pav. → ③).
- Važiuokite į sankabą ir pasukite ją į galinę padėtį
- Fix 2 tvirtinimo varžtai
- Įdiekite dujotiekį (KV_2 ↔ aušintuvo).
- Patikrinkite vamzdžio o-žiedas ir, jei reikia, pakeiskite.
- Įdiekite dujotiekį ir pritvirtinkite jį tvirtinimo spaustukais.
- Prijunkite kabelį prie žingsninio variklio M_4).
Patikrinkite sandarumą ir funkciją
- Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
- Pasirinkite [Naudotojo profilis] ir nustatykite jį į “priežiūra”.
- Pasirinkite [Servisas] > [Parametras] > [Žingsniniai Varikliai] > [KV 2 Pozicionavimas].
- Sureguliuokite vertė ir patikrinkite, ar žingsninis variklis, įskaitant stūmoklį, juda, arba ne:
- 0% = vožtuvas uždarytas
- 100% = atidarytas vožtuvas
-
Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (
), patikrinkite įrenginys sandarumą ir funkciją.
Išjunkite ir įdiekite dangčius
-
Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
- įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
- Išjunkite pagrindinį jungiklį (QS 1).
- Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
