T29197-X, T29344-X: Šildymas 8+16kW (4T/4S)

tikslas

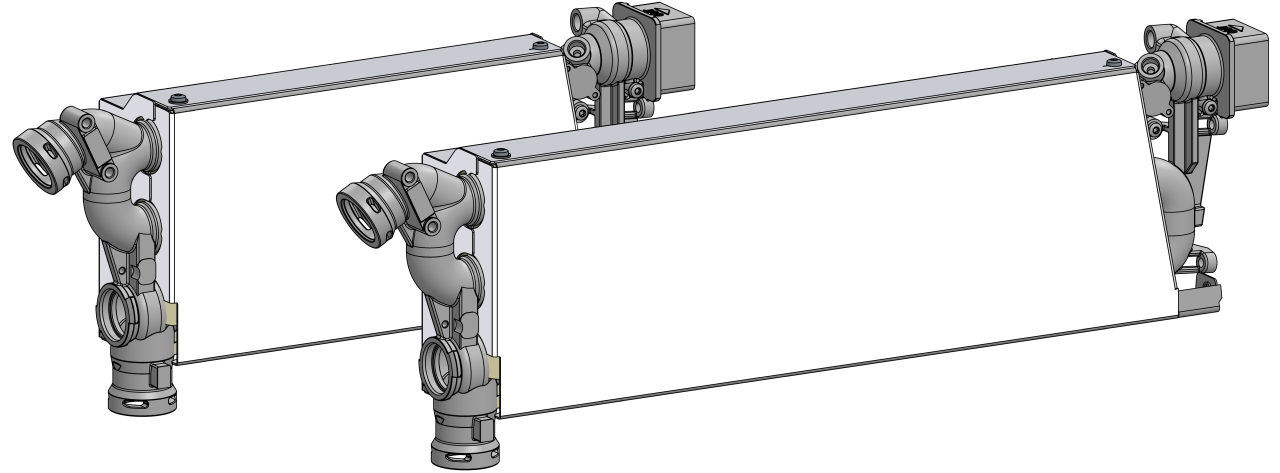

Šildytuvo keitimas (EH 1)

kvalifikacija

profesionalūs darbuotojai

Medžiaga

Reikalinga medžiaga

• Torx atsuktuvas, dydis 20, 30
• atviru galu veržliaraktis, dydis 10
• sriegio sandariklis (pvz., Loctite 620 skysčio sandariklis)
• o-žiedas surinkimo tepalas (pvz., silikono tepalas)

Tęskite

Aušinimas ir ištuštinimas

• Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
• Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.

Patikrinkite slėgį

• Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
  • Sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
• Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.

Išjunkite ir pašalinkite jungtis

• Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.
• Visos išorinės hidraulinės jungtys Ištek. Rež. (OUT) ir grąžinimo (IN).
• Įrenginiams, kurių serijos numeris yra iki 2413-nn: nuimkite tarpinį adapterį.
  • pastaba apie surinkimą/išmontavimą žr. Vaizdo įrašą http://hb.click/6-SC-T29041

Nuimkite dangčius ir atidarykite priekį

• Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
• Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.
• Nuimkite visą viršutinį oro kanalo dangtį. Norėdami tai padaryti, atsukite ir nuimkite 6 tvirtinimo varžtus.

Atjunkite kabelius ir nuimkite vamzdžius

• Atjunkite X302.X ir/arba X303.X jungtį iš ZSM-61 galios matavimo plokštės.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Visiškai nuimkite šildymo kabelį.
• Pašalinkite visus vamzdynus. Vanduo gali išeiti, kai jungtys yra atidarytos. Kad būtų lengviau pašalinti vamzdžius ir šildymą, reikia atlikti šiuos veiksmus:

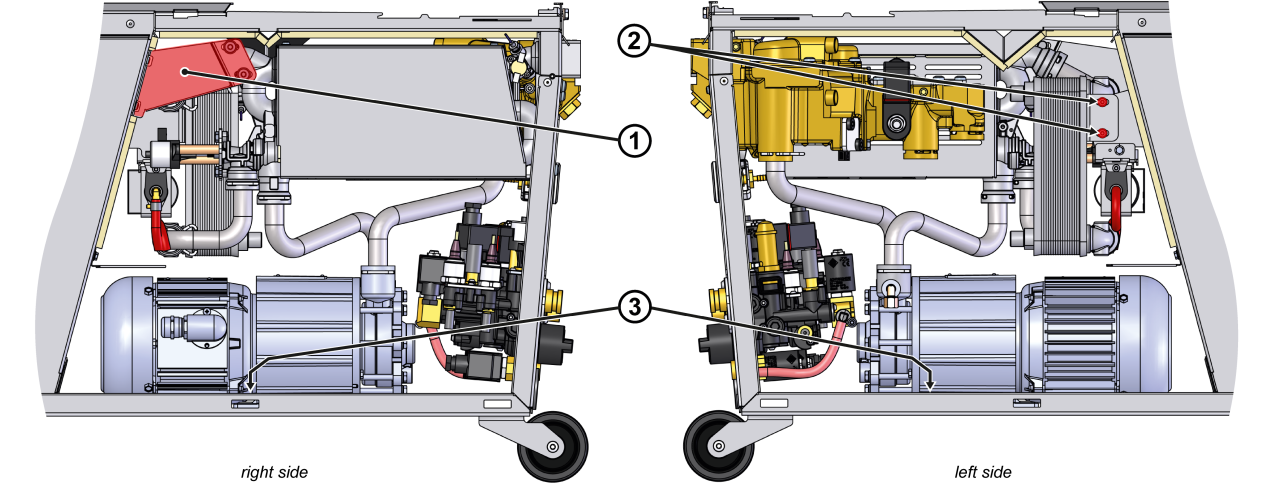

  • Nuimkite laikiklį ①
  • Nuimkite “aušintuvo ir “Siurblys” tvirtinimo varžtus ②, ③.
  • Nuimkite tvirtinimo spaustukus (suskaidytus kaiščius) iš vamzdžių jungčių.

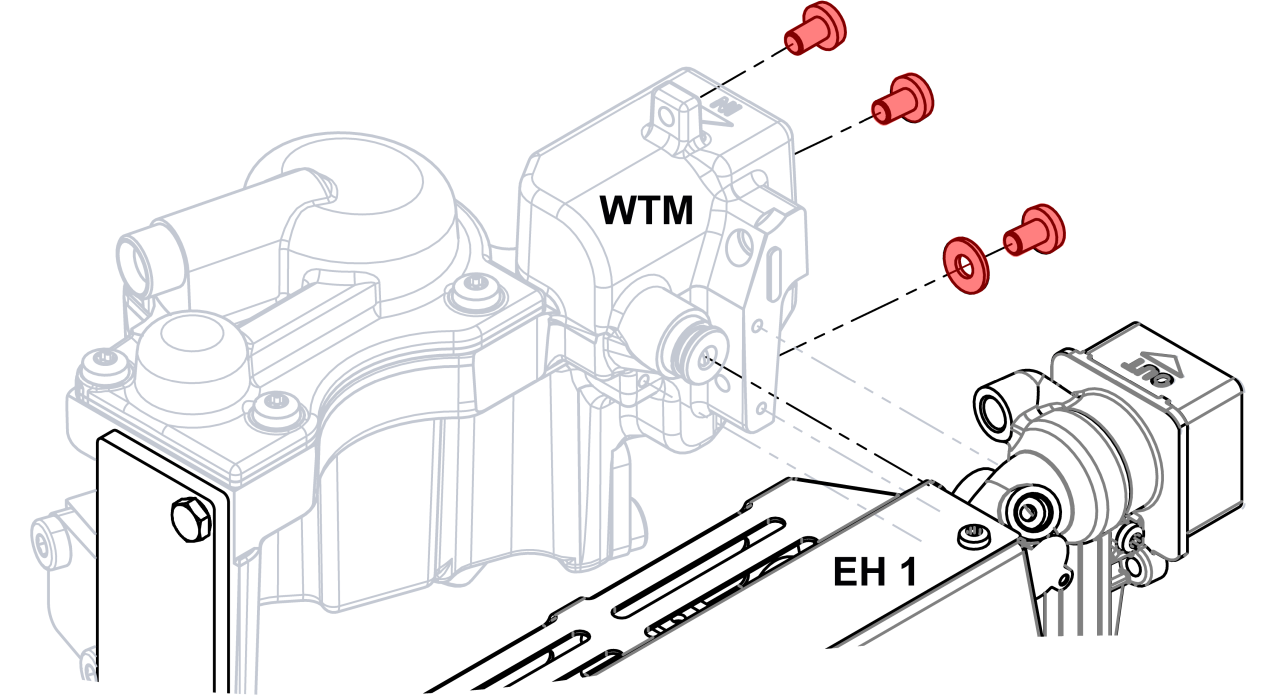

Nuimkite šilumos perdavimo modulį (WTM)

• Nuimkite šilumos perdavimo modulio tvirtinimo varžtus ant galinės sienelės vieneto.
• Išplėskite šilumos perdavimo modulį į šoną ir atidėkite.

Pašalinkite šildymo modulį (EH_1)

• Nuimkite šildymo modulio tvirtinimo varžtus ant galinės sienelės įrenginio.
• Išplėskite šildymo modulį ir atidėkite jį.

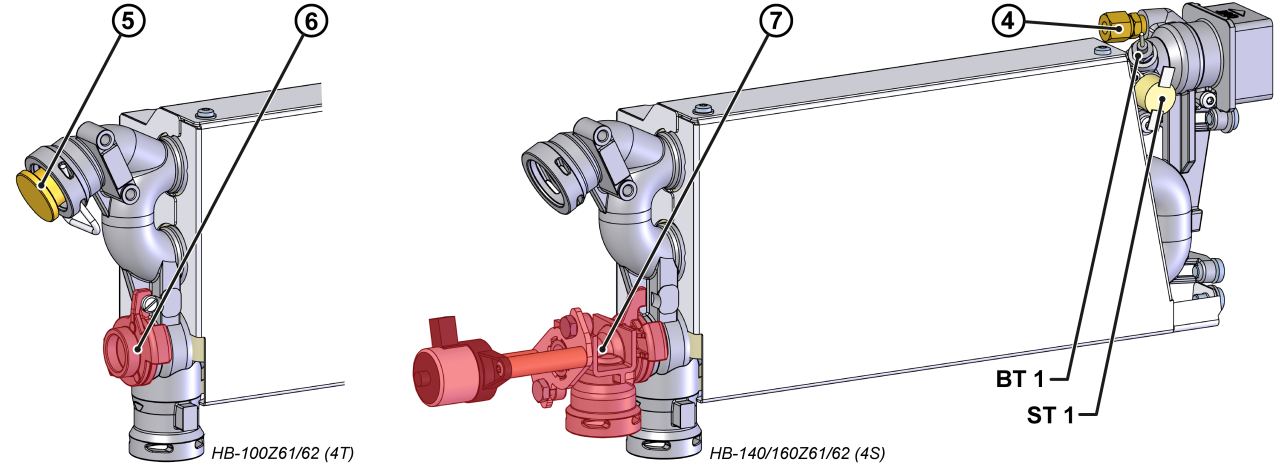

• Nuimkite temperatūros jutiklį (BT_1) ir termostatą (ST_1) ir perkelkite juos į naują šildytuvą.
  • Įsitikinkite, kad termostatas tvirtai pritvirtintas prie paviršiaus.
• Įdiekite tiekiamą varžto jungtį prie naujo šildytuvo su sriegio sandarikliu ④.
  • be papildomos įrangos_ZG: T15568
  • su papildoma įranga_ZG: T21203
    • Nereikalingi varžtai gali būti išmesti.
• Perdavimo įrenginiui specifinius komponentus.
  • HB-100Z61/62: Nuimkite sandarinimo kamštį su tvirtinimo laikikliu ⑤ ir uždenkite tvirtinimo varžtu ⑥ ir perkelkite juos į naują šildytuvą.
  • HB-140/160Z61/62: Nuimkite linijinį žingsninį variklį su korpusu ir stūmokliu ir perkelkite jį į naują šildytuvą ⑦.

Įdiekite šildymo modulį (EH_1) ir šilumos perdavimo modulį (WTM)

DĖMESIO!

Sraigtinės jungtys, ypač nerūdijančio plieno/nerūdijančio plieno patikrinti įvestį plieno/nerūdijančio plieno deriniai, linkę įstrigti patikrinti įvestį įstrigti ilgą laiką veikiant aukštoje temperatūroje. Štai kodėl:

• Naudokite tinkamus tepalus

• Padėkite šildymo modulį.
• Įdiekite ir priveržkite tvirtinimo varžtus prietaiso gale.
• Padėkite šilumos perdavimo modulį ir stumkite jį į šoną.
• Įdiekite ir priveržkite tvirtinimo varžtus prietaiso gale.

Vamzdžių montavimas

PASTABA!

Prieš montuodami sutepkite O žiedus tinkamu tvirtinimo tepalu. Tai palengvina montavimą, apsaugo nuo pažeidimų ir padidina O žiedų tarnavimo laiką.

• Patikrinkite, ar sandarinimo žiedai yra nusidėvėję, ir, jei reikia, juos pakeiskite.
• Įdiekite vamzdynus.
• Ant vamzdžių jungčių sumontuokite tvirtinimo spaustukus (suskaidytus kaiščius).
• Priveržkite “Cooler” ir “Siurblys” tvirtinimo varžtus ②, ③.
• Įdiekite laikiklį ①

Prijunkite kabelį ir lazdą ant Type plokštės

• Nuveskite šildymo kabelį išilgai kabelio diržų į elektros korpusą.
• Prijunkite X302.X ir/arba X303.X jungtį prie ZSM-61 galios matavimo plokštės.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.

Patikrinkite sandarumą ir funkciją

• Iš naujo įdiekite ortakio dangtį. Apsaugokite 6 tvirtinimo varžtais.
• Pakartotinai įdiekite išorines hidraulines jungtis ant Ištek. Rež. (OUT) ir grąžinimo (IN).
• Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
• Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (), patikrinkite įrenginys sandarumą ir funkciją.
• Po sėkmingo sandarumo bandymo įkaitinkite Temperatūros valdymo blokas bloką iki maksimalios įrenginys temperatūros.

Išjunkite ir įdiekite dangčius

• Pagrindiniame ekrane bakstelėkite funkcinį mygtuką ().
  • įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.

• Išjunkite pagrindinį jungiklį (QS 1).
• Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
