T29745-X: Papildoma įranga_ZN
tikslas
Papildomos įrangos modifikavimas ZN
kvalifikacija
profesionalūs darbuotojai

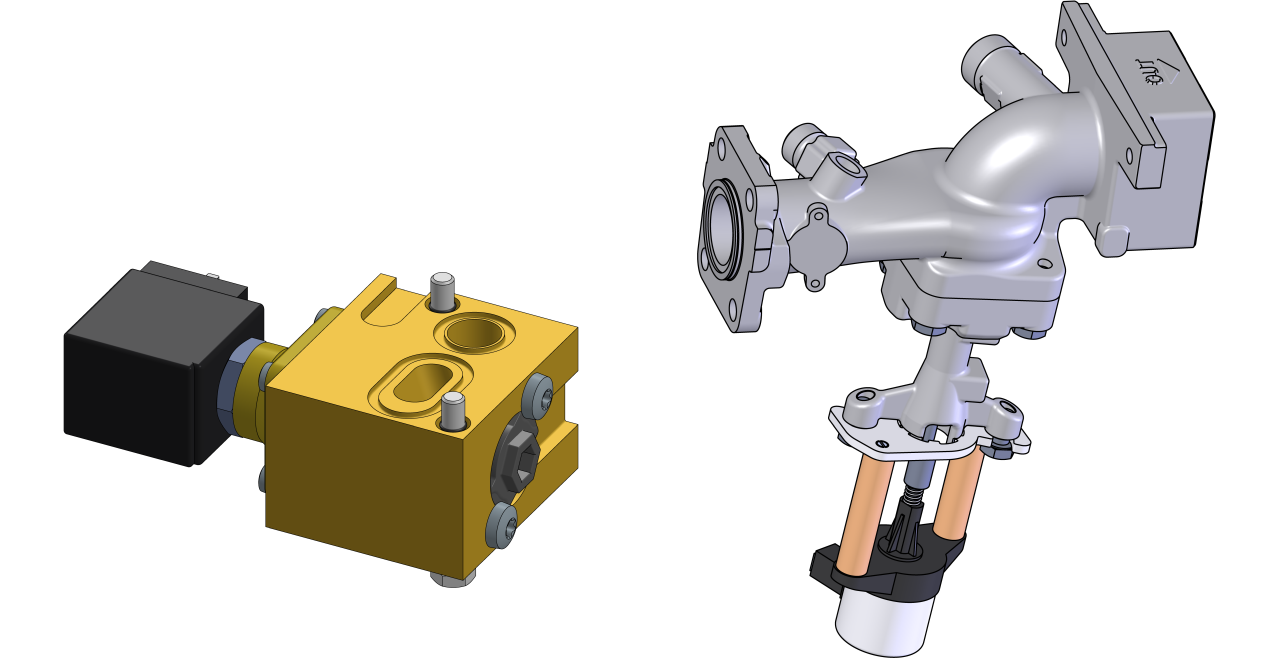

Medžiaga
| Pos. | Paskyrimas | Daiktai | T29745-1 | T29745-2 |
| 01 | žalvario modulis ZNM | T29473 | 1 | 1 |
| 02 | O-žiedas 17x2 - FPM | T21638 | 2 | 2 |
| 03 | O-žiedas 25x2 - FPM | T28708 | 1 | 1 |
| 04 | Dichtung 29x29x1,5 | T16683 | 1 | 1 |
| 05 | kabelis X52.4 (YV 5) | T21533-5 | 1 | 1 |
| 06 | slėgio gabalas 26x29 - PPS | T29068 | 1 | 1 |
| 07 | Dichtung FPM | T23381 | 1 | 1 |
| 08 | Suspaudimo pavasaris 10,2x0,7x23,75 | T28832 | 1 | 1 |
| 09 | Atvartas į vožtuvas | T23379 | 1 | 1 |
| 10 | žarna linija DN10x600 | T29525 | 1 | 1 |
| 11 | O-žiedas 11,91x2,62 - FPM | T23016 | 1 | 1 |
| 12 | Torx varžtas M6x8 | B3061951 | 3 | 3 |
| 13 | nerūdijančio plieno modulis VLM | T29444 kelias | 1 | 1 |
| 14 | Dichtung 35x38x1 - PTFE | T29506 | 1 | 1 |
| 15 | nerūdijančio plieno modulis VLM 160 °C (AV_1) | T29442-1 | 1 | - |
| 16 | nerūdijančio plieno modulis VLM 180 °C (AV_1) | T29442-2 | - | 1 |
| 17 | šešiakampis varžtas M6x18 | T29509 | 4 | 4 |
| 18 | kabelis X32.3 (M 9) | T23778-11 | 1 | 1 |
| 19 | kabelis kaklaraištis | T14121 | 6 | 6 |
| 20 | Plokštės tipas | T19277 | 3 | 3 |
Reikalinga medžiaga
- Torx atsuktuvas
- Atviro galo veržliaraktis
- Kryžminis atsuktuvas
- “Allen” veržliaraktis
- Karšto oro pūstuvas
Tęskite
DĖMESIO!
Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:
Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.
Aušinimas ir ištuštinimas
- Pagrindiniame ekrane bakstelėkite funkcinį mygtuką (
).- įrenginys atvėsta, kol temperatūra yra žemesnė už šaldymo temperatūra. Tada įrenginys išsijungia.
- Lėtai atlaisvinkite varžto kištuką drenažo jungtyje (G), kol įrenginys sumažins slėgį. Tai apsaugo nuo skysčių purslų.
- Padėkite lašų surinkimo padėklas po jungtimi.
- Nuimkite kištuką ir leiskite terpei nutekėti.
- Po to, kai visiškai ištuštinsite, iš naujo įdiekite varžto kištuką.
Išjunkite ir pašalinkite jungtis
- Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.
- Nuimkite grįžtamojo srauto jutiklio gedimas tiekimą (prievadas C).
- Visos išorinės hidraulinės jungtys Ištek. Rež. (OUT) ir grąžinimo (IN) metu
- Prietaisams, kurių serijos numeris yra iki 2413-nn: nuimkite tarpinį adapterį
Nuimkite dangčius ir atidarykite priekį
- Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
- Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.
- Nuimkite visą viršutinį ortakio dangtį. Norėdami tai padaryti, atsukite ir nuimkite 6 tvirtinimo varžtus.
Įdiekite žalvario modulį (ZNM)
DĖMESIO!
Sraigtinės jungtys užsandarinamos sriegio sandarikliu, todėl lėtai atpalaiduojamos. Priešingu atveju kyla pavojus, kad varžto jungtis bus pažeista (pvz., nuplėšiama varžto galvutė). Štai kodėl:
- Jei įmanoma, iš anksto sušildykite klijų junginį
- Išardykite aušinimo vandens modulį (KWM-Z) ir atidėkite.

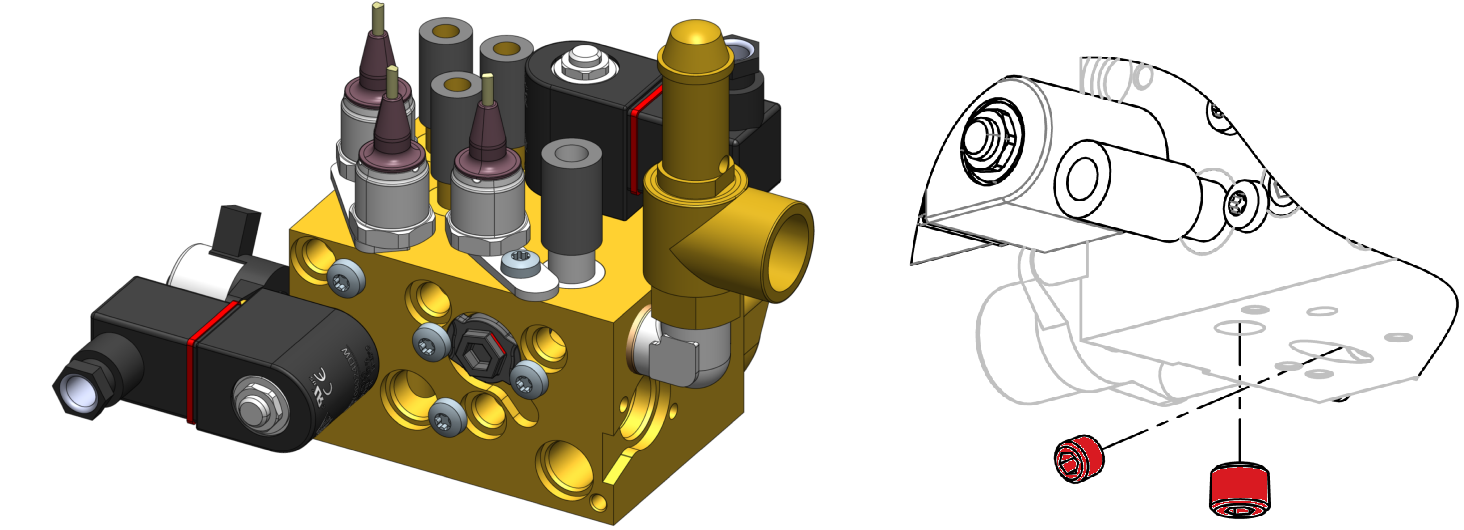

- Nuimkite du varžtus aušinimo vandens modulio apačioje, kaip parodyta.

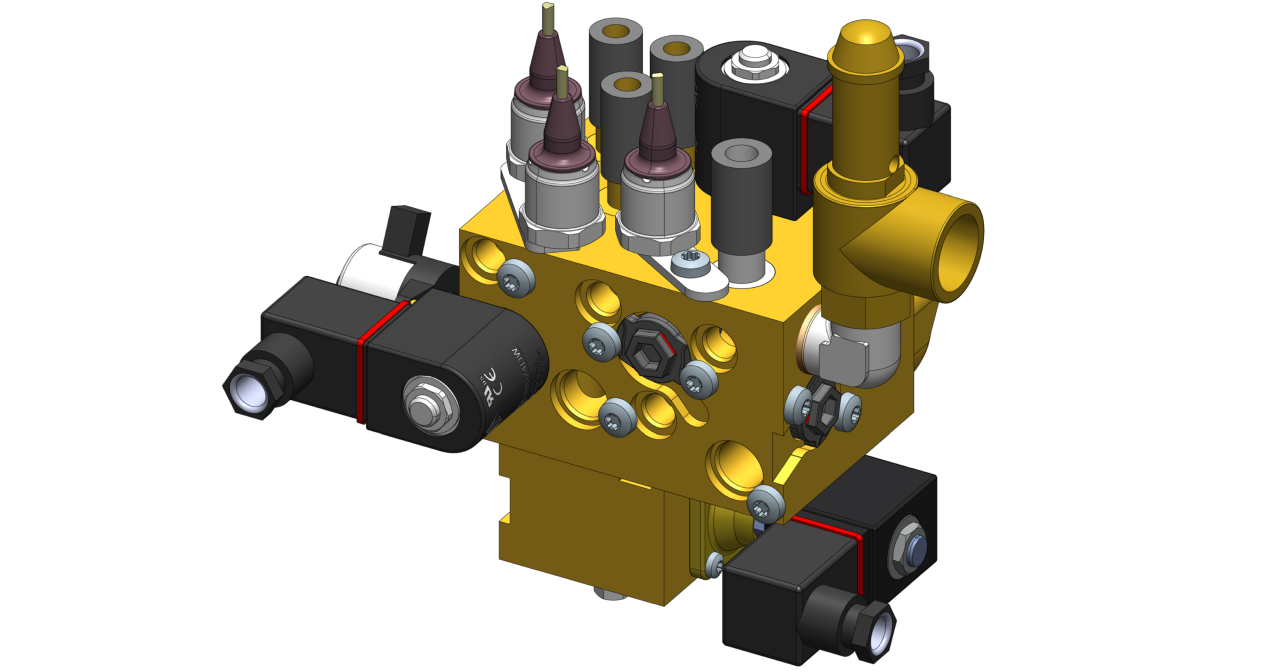

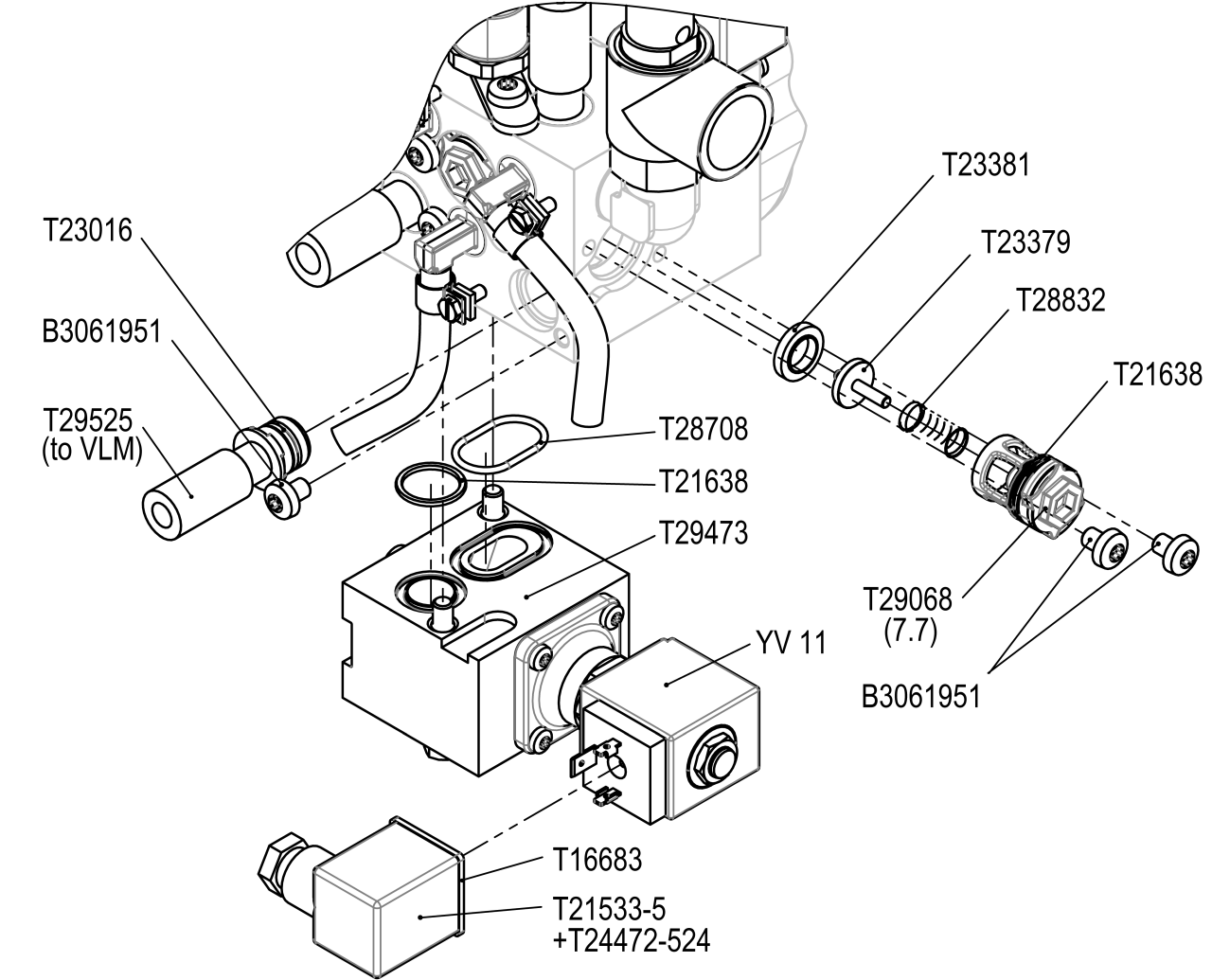

- Įdėkite žalvario modulį (ZNM, T29473), įskaitant susijusius komponentus, kaip parodyta aušinimo vandens modulio (KWM-Z) apačioje.
- Iš naujo įdiekite ir įdiekite aušinimo vandens modulį (KWM-Z).
Įdiekite nerūdijančio plieno modulį (VLM, AV_1)

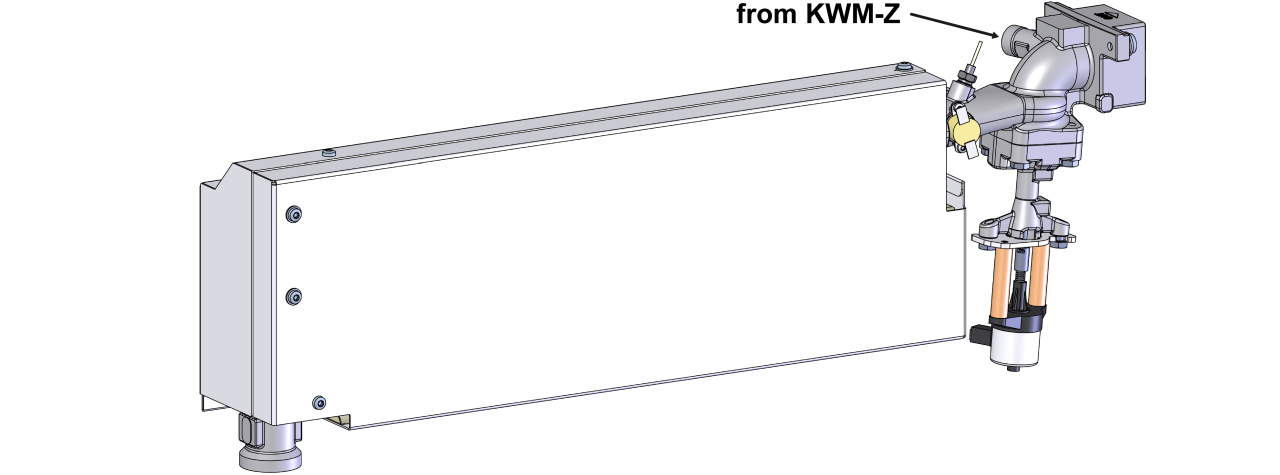

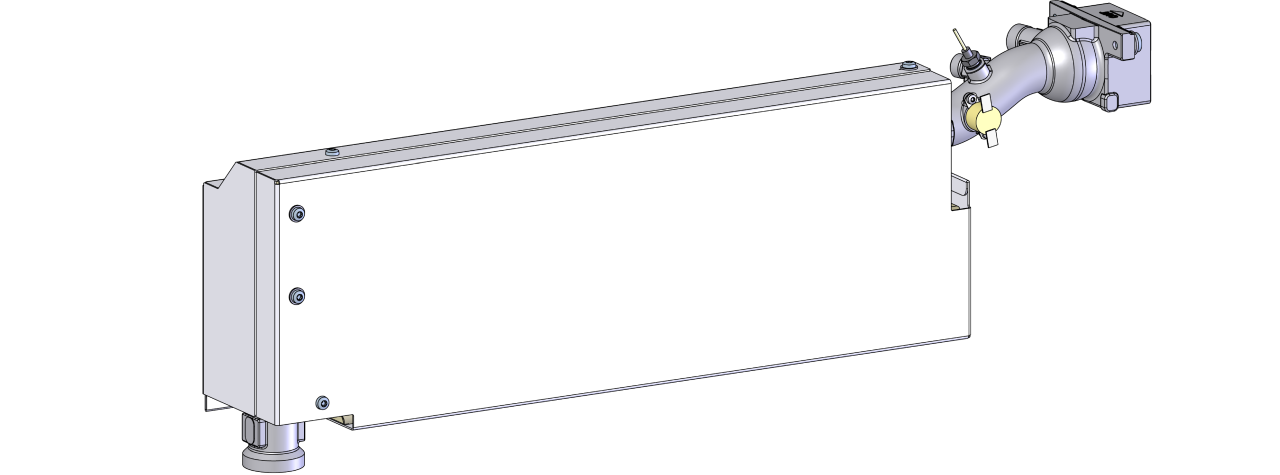

- Nuimkite šildymo modulį (EHM) ir padėkite jį į šalį.
- Nuimkite nerūdijančio plieno modulį (VLM), kuris jau buvo sumontuotas ant šildymo modulio (EHM). Šis modulis nebereikalingas.

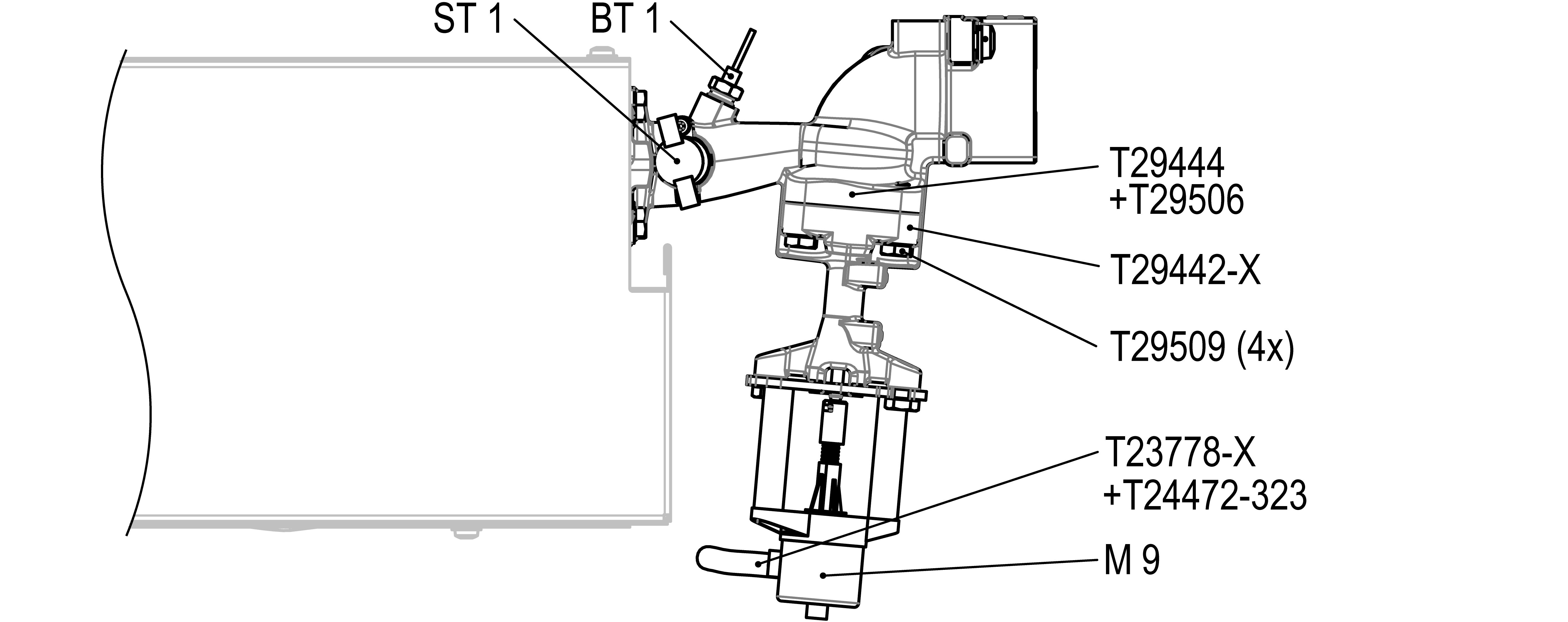

- Įdėkite nerūdijančio plieno modulį (VLM, T29442-X, T29444), įskaitant susijusius komponentus ant šildymo modulio (EHM), kaip parodyta.
- Perkelkite temperatūros jutiklį (BT_1), termostatą (ST_1) ir žarnos jungtį (aplinkkelį) į naują nerūdijančio plieno modulį.
- Iš naujo įdiekite ir įdiekite šildymo modulį (EHM).
- Prijunkite DN10 žarnos liniją (T29525) iš aušinimo vandens modulio (KWM-Z) prie nerūdijančio plieno modulio (VLM) ir priveržkite.
- Iš naujo sumontuokite ortakio dangtį su 6x tvirtinimo varžtais.
Prijunkite kabelį ir lazdą ant Type plokštės
- Vožtuvo kabelį (T21533-5, T23778-11) palei esamą kabelio diržą nukreipkite į elektros korpusą.
- Prijunkite vožtuvo kabelį prie įrenginys plokštės (GIF-61):
- YV 11 (T21533-5) → X52.4 (GIF-61)
- M 9 (T23778-11) → X32.2 (GIF-61)
- Pakeiskite pašalintus kabelių ryšius naujais.
- Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.
- Laikykis ant Type plokštės (T19277):
- ant galinės sienelės įrenginys
- ant durų viduje
- greitame vadove (O8402-X)
Patikrinkite sandarumą ir funkciją
- Pakartotinai įdiekite išorines hidraulines jungtis ant Ištek. Rež. (OUT) ir grąžinimo (IN)
- Prijunkite grįžtamojo srauto jutiklio gedimas tiekimą (C jungtis).
- Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
-
Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (
), patikrinkite įrenginys sandarumą ir funkciją.
Išjunkite ir įdiekite dangčius
-
Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
- įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
- Išjunkite pagrindinį jungiklį (QS 1).
- Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
