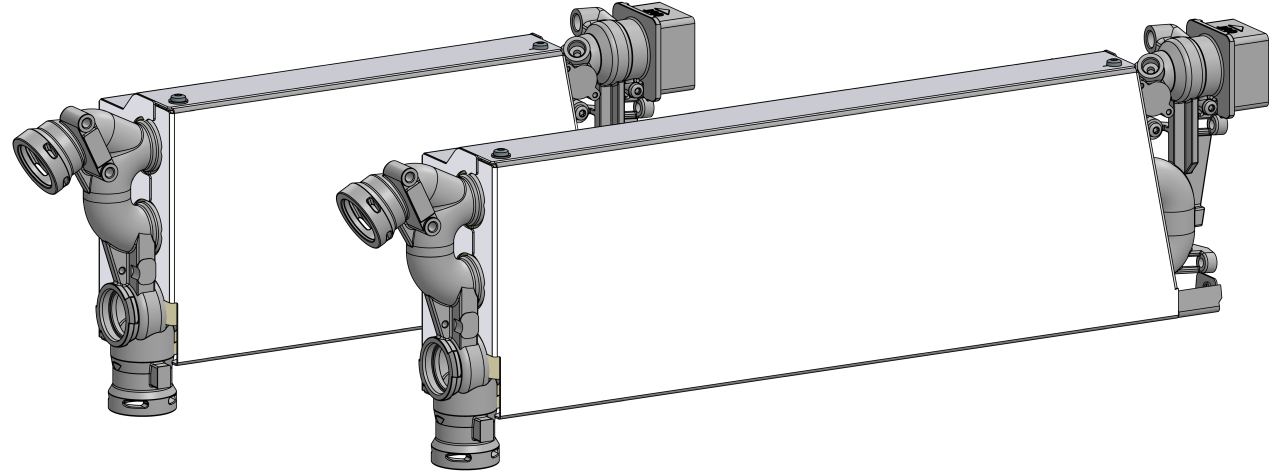

T29197-X, T29344-X: Apkure 8+16kW (4T/4S)

mērķis

Apkure nomaiņa (EH 1)

kvalifikācija

speciālisti

Materiāls

Nepieciešamais materiāls

• Torx skrūvgriezis, size 20, 30
• atvērta atslēga, size 10
• diegu hermētiķis (piem., Loctite 620 šķidruma blīvējums)
• Montāžas smērviela O-gredzenam (piemēram, silikona smērviela)

darbība

atdzesēt un iztukšot

• Pamata ekrāns pieskarieties funkciju pogai ().
• Pamata ekrāns pieskarieties funkciju pogai ().
  • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet spiedienu

• Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
  • Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
• Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

izslēgt un noņemt savienojumus

• Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
• visiems ārējie hidrauliskie savienojumi uz Priekš. (OUT) un Atpakaļplūsma (
• Ierīcēm ar sērijas numurs līdz 2413-nnn: Noņemiet starpposma adapteri.
  • informācija par montāžu/demontāžu skatiet videoklipā http://hb.click/6-SC-T29041

Noņemt vākus un atvērt priekšējo

• Noņemiet vāciņus no ierīce (→Atvērt ierīce).
• Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.
• Noņemiet visu augšējo gaisa kanāla vāku. Lai to izdarītu, atskrūvējiet un noņemiet 6 montāžas skrūves.

Atvienojiet kabeļus un noņemiet caurules

• Atvienojiet X302.X un/vai X303.X savienotāju no ZSM-61 jaudas mērīšanas plates.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Pilnīgi noņemiet Apkure kabeli.
• Noņemiet visus cauruļvadus. üdens var aizbēgt, kad savienojumi ir atvērti. Lai atvieglotu cauruļu noņemšanu un apkuri, jāveic šādas darbības:

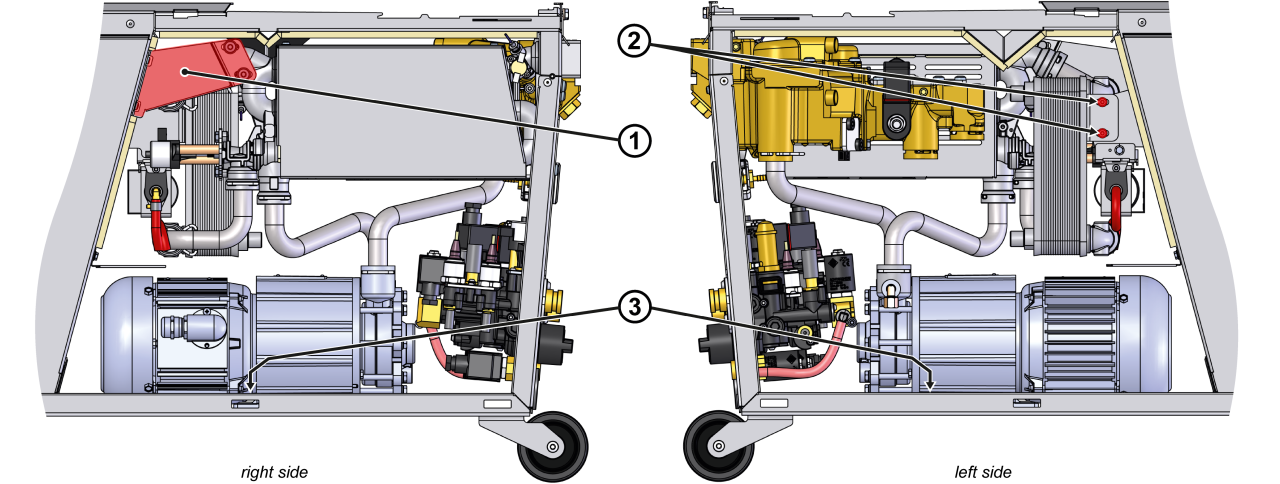

  • Noņemt kronšteinu ①
  • Noņemiet radiatoru un Sūknis montāžas skrūves ②, ③.
  • Noņemiet montāžas klipus (split tapas) no cauruļu savienojumiem.

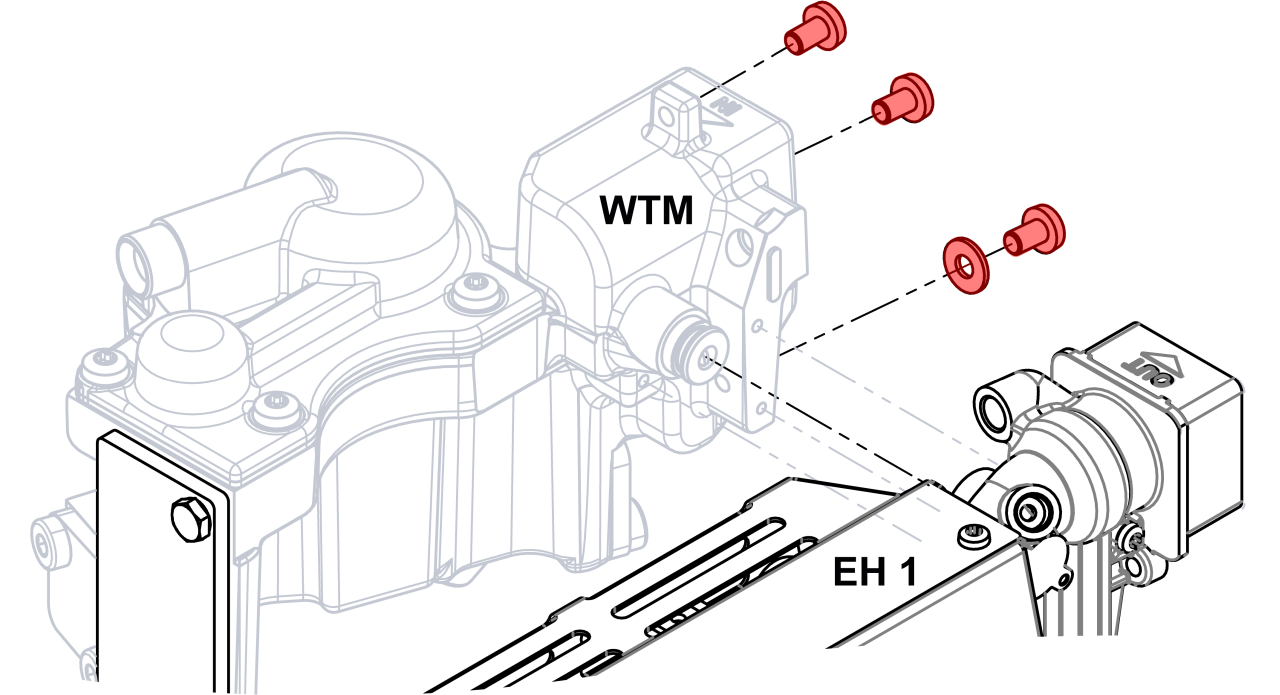

Noņemiet siltuma pārneses moduli (WTM)

• Noņemiet siltuma pārneses moduļa montāžas skrūves uz ierīces aizmugurējās sienas.
• Paplašiniet siltuma pārneses moduli uz sāniem un novietojiet malā.

Izņemiet sildīšanas moduli (EH_1)

• Noņemiet Apkure moduļa montāžas skrūves ierīces aizmugurējā sienā.
• Paplašiniet Apkure moduli un novietojiet to malā.

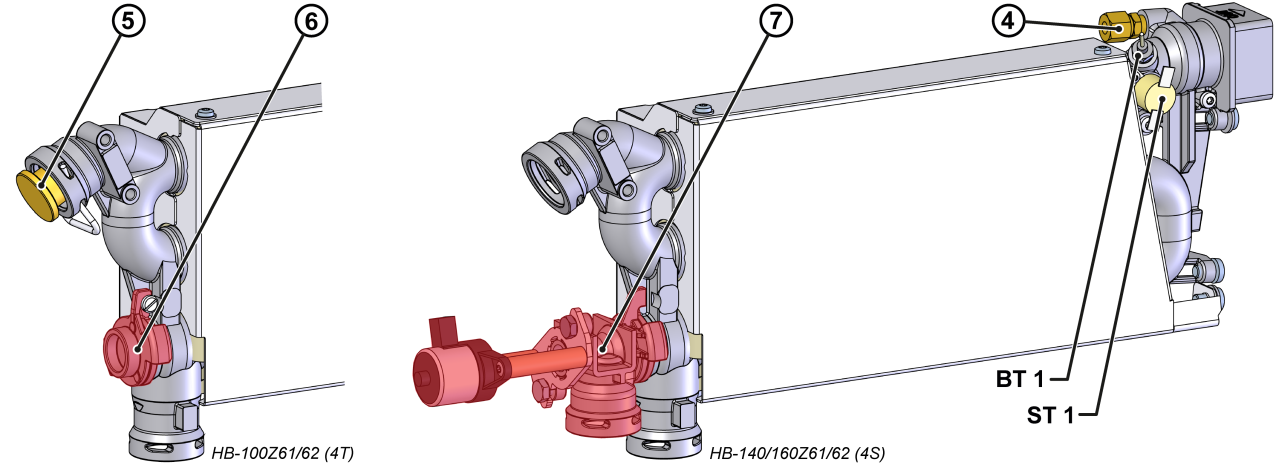

• Noņemiet temperatūras sensoru (BT_1) un termostatu (ST_1) un pārnesiet tos uz jauno Apkure.
  • Pārliecinieties, ka termostats ir stingri piestiprināts pie virsmas.
• Uzstādiet komplektā skrūves savienojumu ar jauno Apkure ar vītni hermētiķi ④
  • bez papildu aprīkojuma_zg: T15568
  • ar papildu aprīkojumu_ZG: T21203
    • Nevajadzīgas skrūves var izmest.
• Pārsūtīt ierīces specifiskas sastāvdaļas.
  • HB-100Z61/62: Noņemiet blīvējuma kontaktdakšu ar montāžas kronšteinu ⑤ un Vāki ar montāžas skrūvi ⑥ un nodot tos uz jauno Apkure.
  • HB-140/160Z61/62: Noņemiet lineāro soļu motors ar korpusu un virzuli un pārsūtiet to uz jauno Apkure ⑦.

Uzstādiet Apkure moduli (EH_1) un siltuma pārneses moduli (WTM)

UZMANĪBU!

Skrūvju savienojumi, jo īpaši kombinācijas no nerūsējošā tērauda/nerūsējošā tērauda vai tērauda/nerūsējošā tērauda, mēdz iestrēgt vai iestrēgt, kad darbība ilgu laiku augstā temperatūrā. Tieši tāpēc:

• Izmantot atbilstošas smērvielas

• Novietojiet Apkure moduli.
• Uzstādiet un pievelciet montāžas skrūves ierīces aizmugurē.
• Novietojiet siltuma pārneses moduli un nospiediet to uz sāniem.
• Uzstādiet un pievelciet montāžas skrūves ierīces aizmugurē.

Cauruļu uzstādīšana

PIEZĪME!

Pirms uzstādīšanas eļļojiet O-gredzenus ar piemērotu montāžas smērvielu. Tas atvieglo uzstādīšanu, novērš bojājumus un palielina O gredzenu kalpošanas laiku.

• Pārbaudiet O-gredzenus nodilumam un, ja nepieciešams, nomainiet tos.
• Uzstādiet cauruļvadus.
• Uzstādiet montāžas klipus (split tapas) uz cauruļu savienojumiem.
• Pievelciet radiatoru un Sūknis montāžas skrūves ②, ③.
• Uzstādiet kronšteinu ①

Pievienojiet kabeli un piestipriniet pie tipa plāksnes

• Ievietojiet Apkure kabeli pa kabeļu siksnu elektriskajā Korpusi.
• Savienojiet X302.X un/vai X303.X savienotāju ar ZSM-61 jaudas mērīšanas plati.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

Pārbaudīt hermētiskumu / funkcija

• Atkārtoti uzstādiet gaisa kanāla vāku. Nostipriniet ar 6 montāžas skrūvēm.
• Atkārtoti uzstādīt ārējos hidrauliskos savienojumus uz Priekš. (OUT) un Atpakaļplūsma (IN).
• Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
• Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.
• Pēc veiksmīgas hermētiskuma pārbaudes uzsildiet Temperatūra kontrole līdz maksimālajai ierīce temperatūrai.

izslēgt un instalēt vākus

• Pamata ekrāns pieskarieties funkciju pogai ().
  • Ierīce atdziest, līdz temperatūra ir zemāka par dzesēšanas temperatūra. Pēc tam ierīce izslēdzas.

• Izslēgt galvenais slēdzis (QS 1).
• Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
