T29263-X: Equipamento adicional_ZG
propósito
Modernização de equipamento adicional ZG
qualificação
especialistas profissionais
Material
| Pos | Designação | Artigo | T29263-1 | T29263-2 | T29263-3 | T29263-4 |
| 01 | módulo de latão ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | ferrando 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegel 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Parafuso 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Mola de compressão 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Anel de travamento 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | o-ring 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | o-ring 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | Parafuso Torx M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | linha de mangueira DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | linha de mangueira DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | cabo X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | cabo X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichtung 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | cabo X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | cabo X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | anel de vedação 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | anel de vedação 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Tampa 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | parafuso de encaixe 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | Placa de características | T19277 | 3 | 3 | 3 | 3 |
Material necessário
- Chave de fenda Torx
- chave de extremidade aberta
- Chave de fenda cruzada
- Alicate de anel de segurança
- ventilador de ar quente
- Selante de rosca (por exemplo, vedação líquida Loctite 620)
Proceder
ATENÇÃO!
Trabalhar com o aparelho requer conhecimento das instruções de segurança e do guia rápido. É por isso que:
Leia atentamente as instruções de segurança e o guia rápido antes de iniciar qualquer trabalho. O requisito básico para um trabalho seguro é o cumprimento de todas as instruções de segurança e a ação cuidadosa de especialistas qualificados para evitar acidentes envolvendo ferimentos pessoais e materiais.
Refrigerar e esgotar
- No ecrã básico, toque no botão de função (
). - No ecrã básico, toque no botão de função (
).- O aparelho esfria e esvazia o molde antes de desligá-lo.
Verifique a pressão e desligue
- Selecione [Exibir] > [Valores Reais] > [Pressão Do Sistema].
- A pressão do sistema deve exibir 0,0 (±0,1) bar.
- A pressão mostrada pelo manómetro deve ser de 0,0 (+0,3) bar.
- Desligar o interruptor principal (QS 1), retirar o plugue de alimentação.
Remova conexões e tampas
ATENÇÃO!
As conexões de parafuso são vedadas com selante de rosca e, portanto, demoram a ser liberadas. Caso contrário, existe o perigo de a ligação do parafuso ser danificada (por exemplo, arrancar a cabeça do parafuso). É por isso que:
- Se possível, aqueça previamente o composto adesivo
- Todos os conectores hidráulicos externos na Linha principal (OUT) e no Rewind (IN).
- Para aparelhos com um número de série de até 2413-nnn: remova o adaptador intermediário.
- Remova as tampas do aparelho (→Aparelho aberto).
- Abra a porta frontal e dobre a frente completamente para baixo, soltando os dois parafusos Torx.
- Remova toda a tampa superior do duto de ar. Para fazer isso, desparafuse e remova 6 parafusos de montagem.
Instale a linha de mangueira

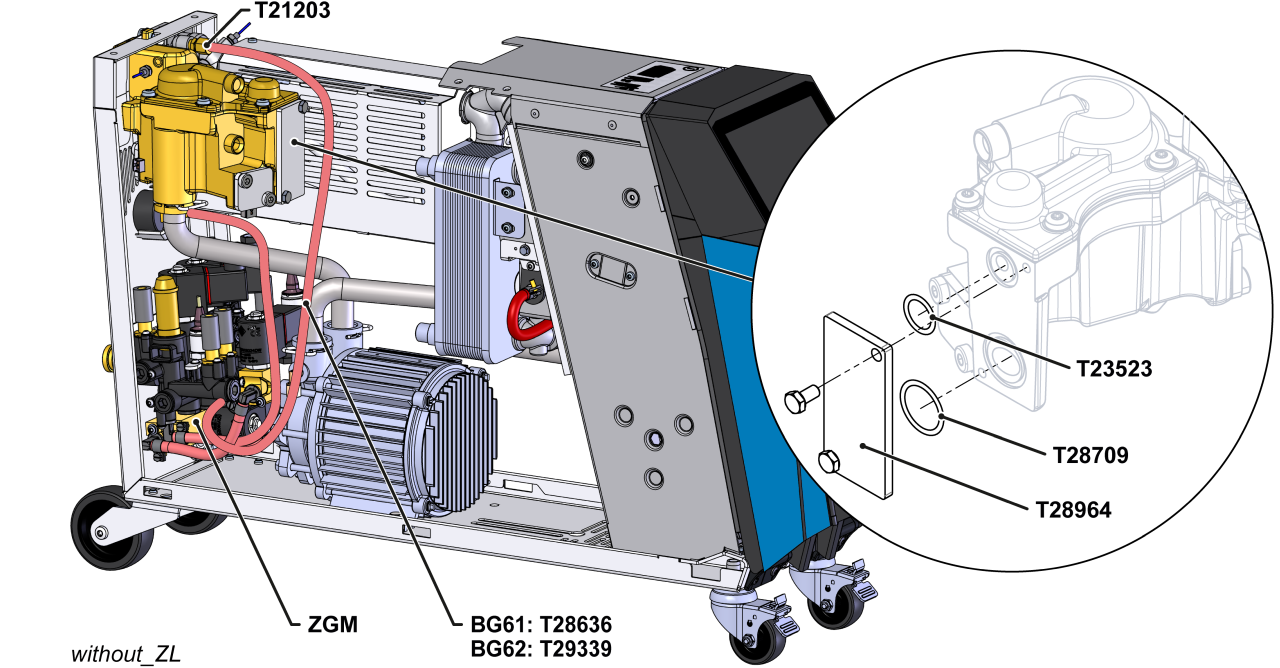

- Dispositivo sem equipamento adicional ZL:
- Remova a mangueira DN3 entre o módulo de transferência de calor (WTM) e o módulo de água de arrefecimento (KWM-Z). Essa linha não é mais necessária.
- Substitua a Tampa e os anéis de vedação (T28964, T23523, T28709) pelos componentes existentes no módulo de transferência de calor (WTM).
- Remova o parafuso de vedação no módulo de aquecimento (EHM). Instale uma nova conexão de parafuso (T21203) com selante de Rosca.

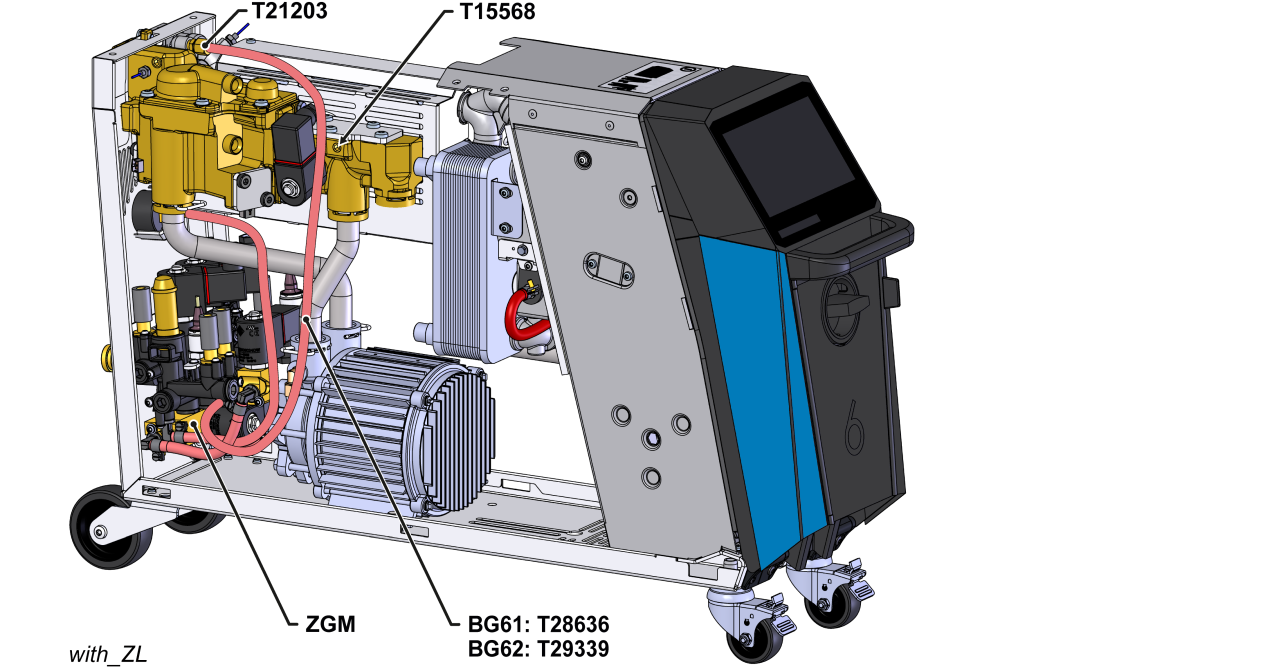

- aparelho com equipamento adicional ZL:
- Remova a mangueira DN3 entre o módulo para fugas (ZLM) e o módulo de água de arrefecimento (KWM-Z). A linha não é mais necessária
- Remova o parafuso do módulo para fugas (ZLM). Instale um novo bujão de rosca (T15568) com selante de rosca
- Remova o módulo já montado (ZLM-1) do módulo de água de arrefecimento. Esse módulo não é mais necessário.
- Instale uma nova linha de mangueira DN3 entre o módulo de arrefecimento de água (KWM-Z) e o módulo de aquecimento (EHM).
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Abra as aberturas (AIR IN, AIR OUT) na parede traseira da unidade.
- Se necessário: Processe as áreas perfuradas com um cinzel e um martelo de metal.

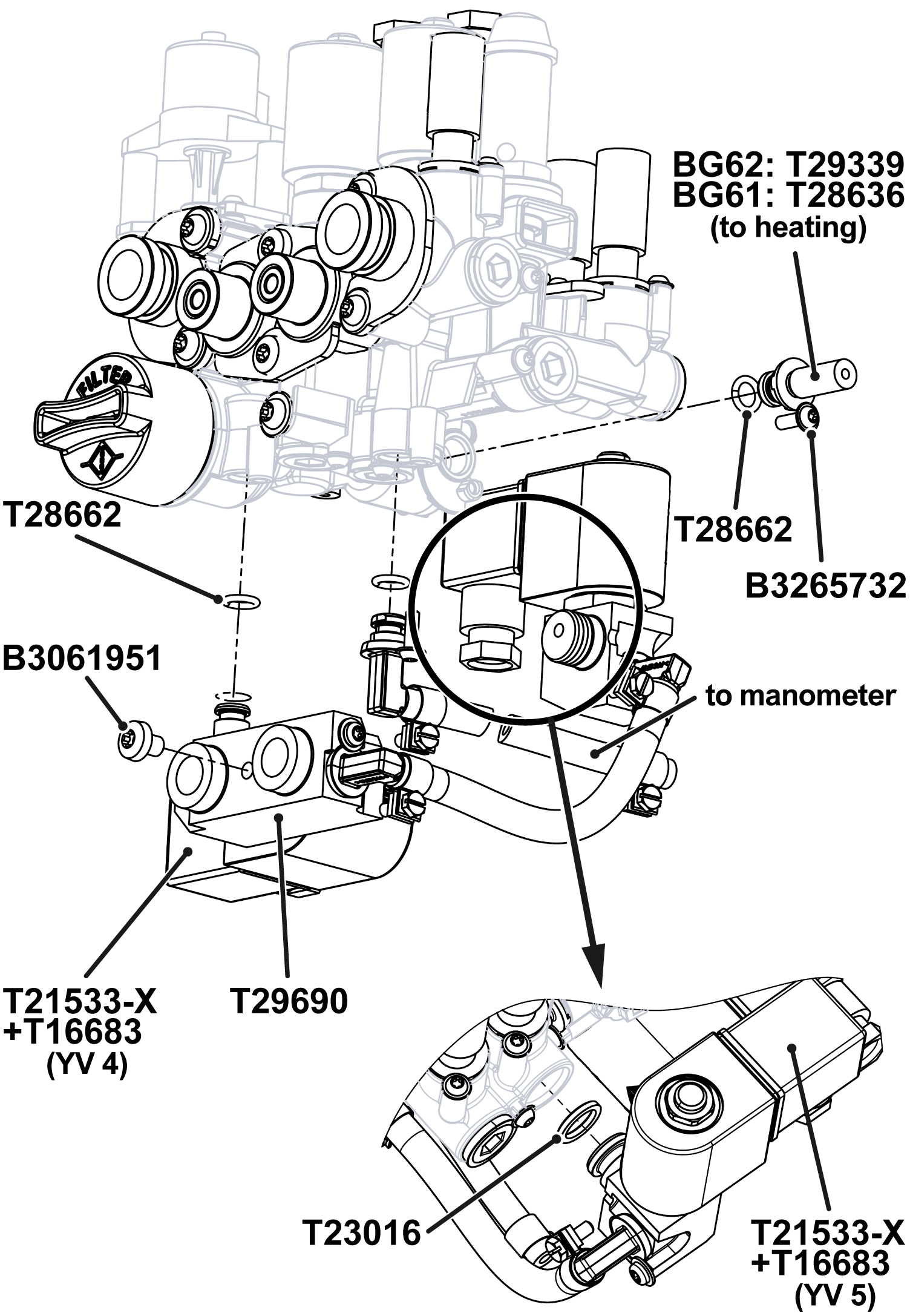

- Instale o módulo (ZGM-X, T29690) com os componentes associados no módulo de água de arrefecimento (KWM-Z) (Fig.).
- Fixe o módulo (ZGM-X) na parede traseira do aparelho com um parafuso (B3061951).

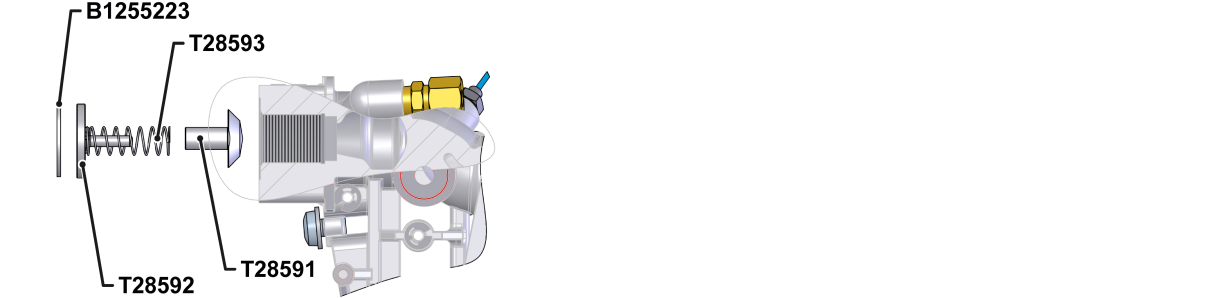

Instale a válvula de retenção (7.10)
- Instale os componentes da válvula de retenção na ligação ON (OUT) e fixe-os com o anel de segurança (fig.).
- Reinstale a tampa do duto de ar. Fixe com 6 parafusos de montagem.
Conecte o cabo e cole na placa de identificação
- Passe o cabo da válvula (T29295-X, T21533-X) ao longo do chicote de cabos existente até a Carcaças elétricas.
- Conecte o cabo da válvula à placa do aparelho (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Substitua as braçadeiras removidas por novas.
- Dobre a parte frontal e fixe 2 parafusos Torx.
- Cole na placa de identificação (T19277):
- na parede traseira do aparelho
- no lado interior da porta da frente
- no guia rápido (O8402-X)
Verifique a estanqueidade e a função
- Reinstale as conexões hidráulicas externas na Linha principal (OUT) e no Rewind (IN).
- Conecte o suprimento de ar comprimido (conexão AIR_IN).
- Ligue a fonte de água de arrefecimento (ligação C).
- Conecte o plugue de alimentação e ligue o interruptor principal (QS 1).
-
Ligar o aparelho usando o botão I/O (
), verificar a estanqueidade e a função do aparelho.
Desligar e instalar as tampas
-
Desligar o aparelho usando o botão I/O ().
- O aparelho é desligado e, se necessário, é resfriado e sem pressão.
- Desligar o interruptor principal (QS 1).
- Reconecte as tampas do aparelho (→Aparelho aberto).
