T29263-X: Echipament suplimentar_ZG

scop

Retehnologizare echipament suplimentar ZG

calificare

personal de specialitate

Material

Material necesar

• Șurubelniță Torx
• cheie cu capăt deschis
• Șurubelniță încrucișată
• Clește cu inel de siguranță
• suflantă de aer cald
• Etanșant filet (de exemplu, sigiliu lichid Loctite 620)

procedură

Răcirea și golirea

• Pe ecran de bază, atingeţi butonul de funcţie ().
• Pe ecran de bază, atingeţi butonul funcţie ().
  • Unitatea se răcește și golește matrița înainte de a o opri.

Verificați presiunea și opriți

• Selectaţi [Afişare] > [Valori Reale] > [Presiune Sistem].
  • Presiunea sistemului trebuie să afișeze bara de 0,0 (± 0,1).
• Presiunea indicată de manometru trebuie să fie de 0,0 (+0,3) bar.

• Opriți întrerupătorul principal (QS 1), scoateți fișa de alimentare.

Eliminați conexiunile și capacele

ATENȚIE!

Conexiunile cu șurub sunt sigilate cu etanșant pentru filet și, prin urmare, se eliberează lent. În caz contrar, există pericolul ca conexiunea cu șurub să fie deteriorată (de exemplu, ruperea capului șurubului). De aceea:

• Dacă este posibil, încălziți compusul adeziv în prealabil

• Toate conexiunile hidraulice externe de pe Conductă principală (OUT) și Rewind (IN).
• Pentru dispozitivele cu numărul de serie de până la 2413-nnn: Scoateți adaptorul intermediar.
  • Pentru notă privind asamblarea/dezasamblarea, consultați videoclipul http://hb.click/6-SC-T29041
• Scoateți capacele de pe unitate (→Deschideți unitatea).
• Deschideți ușa din față și pliați complet partea din față slăbind cele două șuruburi Torx.
• Scoateți întregul capac superior al conductei de aer. Pentru a face acest lucru, deșurubați și scoateți 6 șuruburi de montare.

Instalați linia furtunului

• Dispozitiv fără echipament suplimentar ZL:

1. 1. Scoateți conducta furtunului DN3 între modulul de transfer de căldură (WTM) și modulul de apă de răcire (KWM-Z). Această linie nu mai este necesară.
   2. Înlocuiți garniturile Deckel și inelele O (T28964, T23523, T28709) cu componentele existente pe modulul de transfer de căldură (WTM).
   3. Scoateți șurubul de etanșare de pe modulul de încălzire (EHM). Instalați o nouă conexiune cu șurub (T21203) cu etanșant Filet.

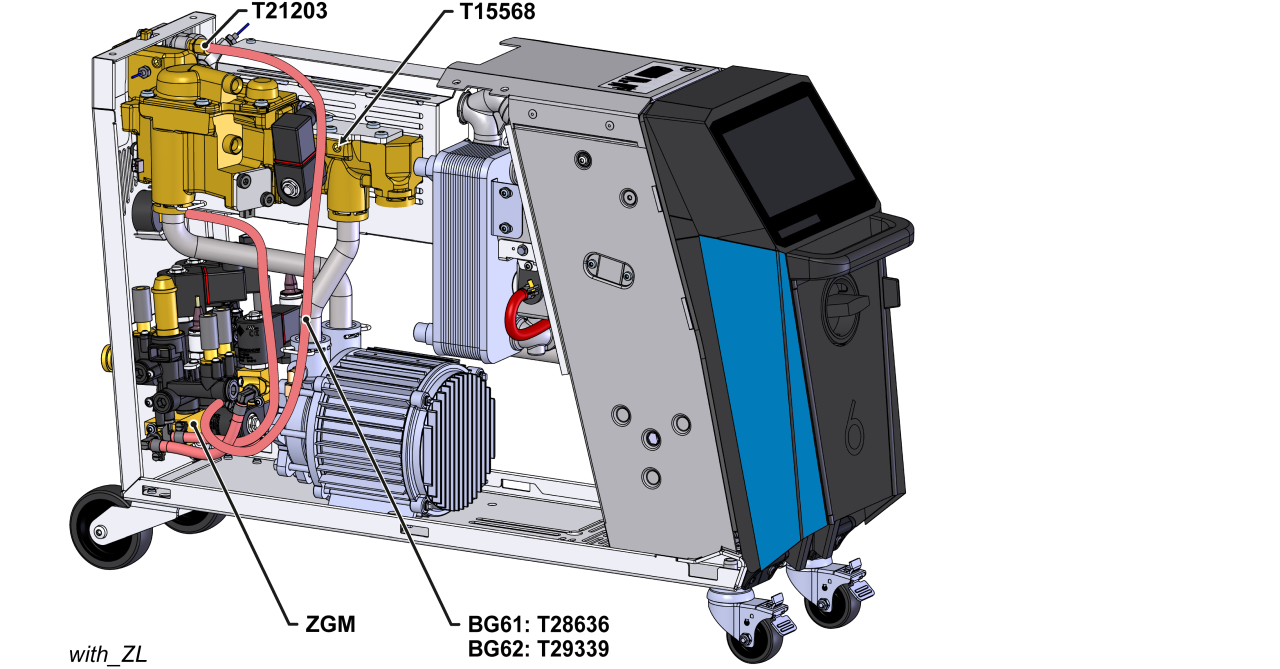

• unitate cu echipament suplimentar ZL:

1. 1. Scoateți conducta furtunului DN3 între modulul de oprire a scurgerilor (ZLM) și modulul de apă de răcire (KWM-Z). Linia nu mai este necesară
   2. Scoateți șurubul de pe modulul de oprire a scurgerilor (ZLM). Instalați un nou dop cu șurub (T15568) cu etanșant pentru filet
   3. Scoateți modulul deja asamblat (ZLM-1) din modulul de apă de răcire. Acest modul nu mai este necesar.

• Instalați o nouă linie de furtun DN3 între modulul de apă de răcire (KWM-Z) și modulul de încălzire (EHM).

• • HB-100/140/160Z61 → T28636
  • HB-100/140/160Z62 (4T/4S) → T29339

• Desfaceți deschiderile (AIR IN, AIR OUT) pe peretele din spate al unității.
  • Dacă este necesar: Procesați zonele perforate cu o dalta metalică și un ciocan.

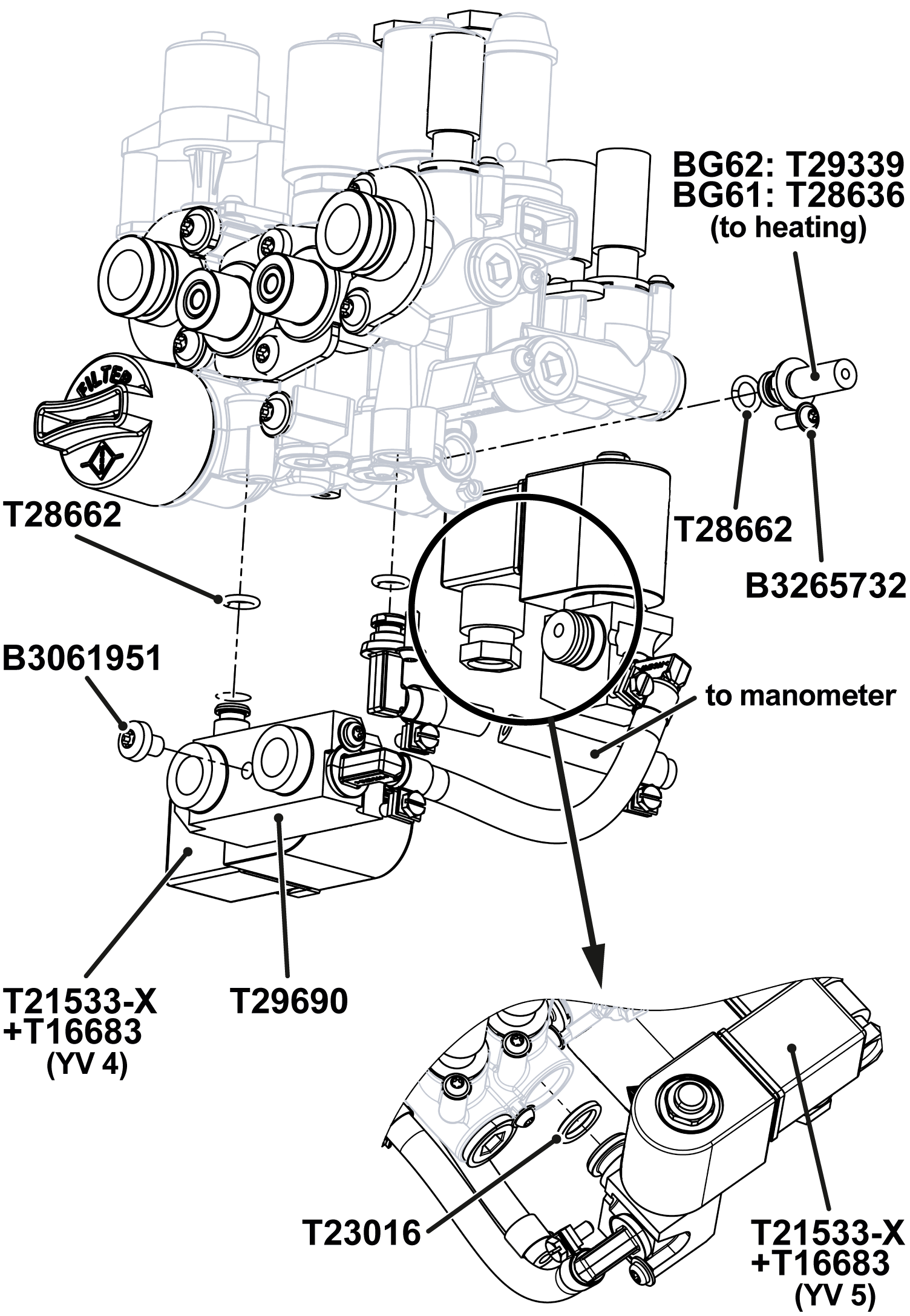

• Instalați modulul (ZGM-X, T29690) cu componentele asociate pe modulul de apă de răcire (KWM-Z) (Fig.).
  • Fixați modulul (ZGM-X) pe peretele din spate al dispozitivului cu un șurub (B3061951).

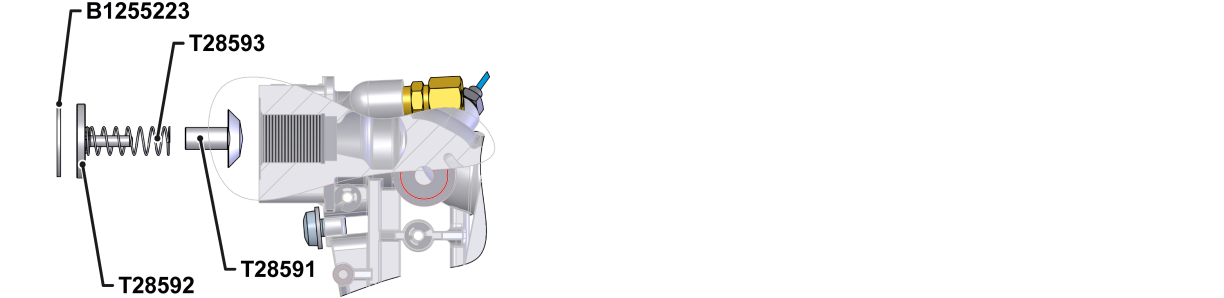

Instalați supapa de reținere (7.10)

• Instalați componentele supapei de reținere la conexiunea A (OUT) și fixați-le cu inelul de siguranță (fig.).

• Reinstalați capacul conductei de aer. Fixați cu 6 șuruburi de montare.

Conectați cablul și lipiți-l pe placa de tip

• Direcționați cablul supapei (T29295-X, T21533-X) de-a lungul cablajului existent în Carcasele electrice.
• Conectați cablul supapei la placa dispozitivului (GIF-61):

• • YV 4 (T21533-X) → X52.2 (GIF-61)
  • YV 5 (T29295-X) → X52.3 (GIF-61)

• Înlocuiți legăturile de cablu îndepărtate cu altele noi.
• Îndoiți partea din față și fixați 2x șuruburi Torx.
• Lipiți pe placa de tip (T19277):
  • pe peretele din spate al dispozitivului
  • pe partea interioară a ușii din față
  • în ghidul rapid (O8402-X)

Verificaţi etanşeitatea şi funcţia

• Reinstalați conexiunile hidraulice externe pe Conductă principală (OUT) și Rewind (IN).
• Conectați sursa de aer comprimat (conexiune AIR_IN).
• Conectați sursa de apă de răcire (conexiune C).
• Conectați fișa de alimentare și comutați comutatorul principal (QS 1).
• Porniţi aparatul utilizând butonul I/O (), verificaţi etanşeitatea şi funcţia dispozitivului.

Oprirea și instalarea capacelor

• Oprirea aparatului utilizând butonul I/O ().
  • Unitatea se oprește și, dacă este necesar, este răcită și fără presiune.
• Opriți întrerupătorul principal (QS 1).
• Re-atașați capacele de la unitate (→Deschideți unitatea).
