цель

Замена датчика давления (BP 1, BP 2, BP 3)

квалификация

профессиональный персонал

материал

Пос.ИмястатьиT25305-X
01

датчик давления 0–25 bar

T25305-X1
02

Уплотнительное кольцо 7,5x2 – FPM (optional)

T286621

Необходимый материал

  • Отвертка Torx размер 20
  • кабельная стяжка

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и осушение

  • На базовом экране нажмите функциональную кнопку ().
  • На базовом экране нажмите функциональную кнопку ().
    • Перед выключением устройство охлаждается и опорожняет форму.

Проверьте давление и выключите

  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    • Давление в системе должно отображаться на уровне 0,0 (±0,1) бар.
  • Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.

Снимите крышки и откройте переднюю часть

  • Снимите крышки с устройства (Откройте устройство→).
  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.

Замените запасную часть

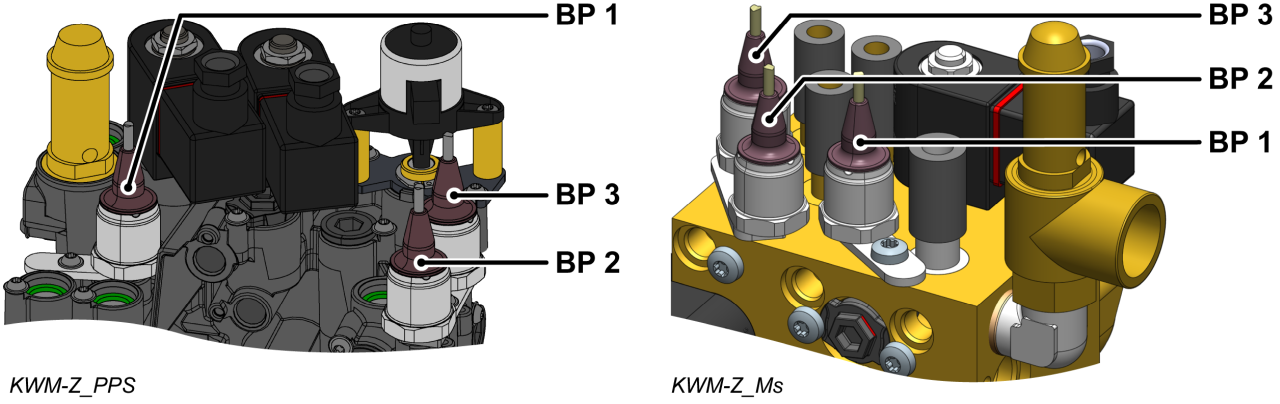

  • Отсоедините кабель датчика давления (BP_1, BP_2, BP_3) на плате устройства GIF-61 и полностью отсоедините кабель.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Открутите винт Torx и снимите монтажную пластину.
  • Снимите датчик давления.
  • При необходимости используйте новое уплотнительное кольцо (T28662). В противном случае используйте предыдущее Уплотнительное кольцо.
    • Убедитесь, что уплотнительная поверхность чистая и на ней нет мусора.
  • Установите новый датчик давления и кронштейн и закрепите крепежным винтом.
    • Для пластикового модуля охлаждающей воды (PPS) затяните винт со скоростью 2 Нм — не превышайте ее!
  • Проложите и подключите кабель от датчика давления (BP_1, BP_2, BP_3) к плате устройства GIF-61.
    • BP 1 → X31.1 (GIF-61)
    • BP 2 → X31.2 (GIF-61)
    • BP 3 → X31.3 (GIF-61)
  • Снова прикрепите снятые кабельные стяжки или замените их новыми.
  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте калибровку

ВНИМАНИЕ — Неправильная калибровка опасна!

Неправильная калибровка может привести к неисправности устройства. Поэтому: проверьте калибровка

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • Убедитесь, что устройство бесконтактное. Давление, показываемое манометром, должно составлять 0,0 (+0,3) бар.
  • Выберите [Дисплей] > [Фактические значения] > [Давление в системе].
    • Давление в системе должно составлять 0,0 (±0,1) бар.
    • Если отклонение составляет >0,1 бар, датчик давления необходимо откалибровать.

Откалибруйте датчик давления

В случае больших линейных ошибок отдельные датчики давления могут быть откалиброваны.

  • Выберите [Профиль пользователя] и установите для него значение «Алименты».
  • Выберите [Сервис] > [Калибровка] > [Давление] > [Датчик давления со смещением 1/2/3].
    • Задайте смещение соответствующим образом.
  • Повторите процесс проверки

Проверьте герметичность и функции

  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить и установить крышки

  • Выключить устройство с помощью кнопки ввода-вывода ().
    • Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
  • Снова прикрепите чехлы к устройству (→Откройте устройство).
