Download page T29263-Ks: Dodatna oprema_ZG.
T29263-Ks: Dodatna oprema_ZG
svrha
Naknadno opremanje dodatna oprema ZG
kvalifikacija
stručno osoblje
Materijal
| Poz | Oznaka | Artikal | T29263-1 | T29263-2 | T29263-3 | T29263-4 |
| 01 | mesing modul ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | zavrtanja 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegel 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Bolt 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Kompresija proleće 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Prsten za zaključavanje 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | o prsten 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | o prsten 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | tork zavrtanj M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | crevo linija DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | crevo linija DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | kabal X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | kabal X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichtung 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | kabal X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | kabal X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | o prsten 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | o prsten 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Poklopac 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | plug screv 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | pločica sa nazivom | T19277 | 3 | 3 | 3 | 3 |
Potreban materijal
- tork šrafciger
- open-end ključ
- Cross šrafciger
- Kliješta za sigurnosni prsten
- vrući vazduh ventilator
- Zaptivač navoja (npr. Loctite 620 tečni zaptivač)
Nastavite
PAŽNJA!
Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:
Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.
Hladjenje i pražnjenje
- Na glavnom ekranu dodirnite funkcijsko dugme (
). - Na glavnom ekranu dodirnite funkcijsko dugme (
).- Jedinica se hladi i prazni kalup pre nego što ga isključi.
Proverite pritisak i isključite
- Izaberite [Prikaz] > [Stvarne Vrednosti] > [Pritisak Sistema].
- Pritisak sistema mora ekran 0,0 (± 0,1) bar.
- Pritisak prikazan manometar mora biti 0,0 (+0,3) bar.
- Isključite glavni prekidač (QS 1), izvucite glavni prekidač.
Uklonite veze i poklopce
PAŽNJA!
Vijčani spojevi su zapečaćeni zaptivačem navoja i stoga se sporo oslobađaju. U suprotnom, postoji opasnost da će vijčani priključak biti oštećen (npr. Otkidanje glave vijka). Zato:
- Ako je moguće, prethodno zagrejte lepljivo jedinjenje
- Sve spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN).
- Za jedinice sa serijski broj do 2413-nnn: Uklonite srednji adapter.
- Uklonite poklopce sa jedinica (→Otvori jedinica).
- Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Tork vijka.
- Uklonite ceo gornji poklopac vazdušnog kanala. Da biste to uradili, odvrnite i uklonite 6 vijaka za pričvršćivanje.
Instalirajte liniju creva

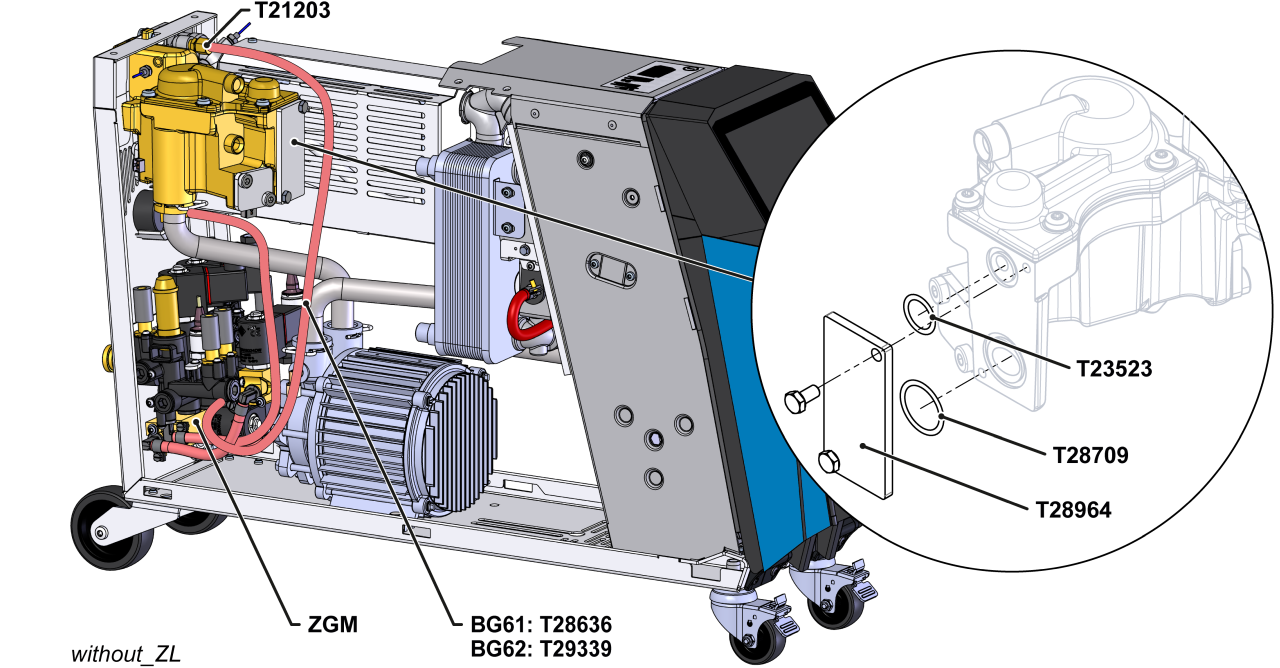

- Uređaj bez dodatne opreme ZL:
- Uklonite liniju creva DN3 između modula za prenos toplote (WTM) i modula voda za hlađenje (KWM-Z). Ova linija više nije potrebna.
- Zamenite Poklopac i O-prstenove (T28964, T23523, T28709) postojećim komponentama na modulu za prenos toplote (WTM).
- Uklonite zaptivni vijak na modulu grejanja (EHM). Instalirajte novi fiting (T21203) sa Priključak zaptivača.

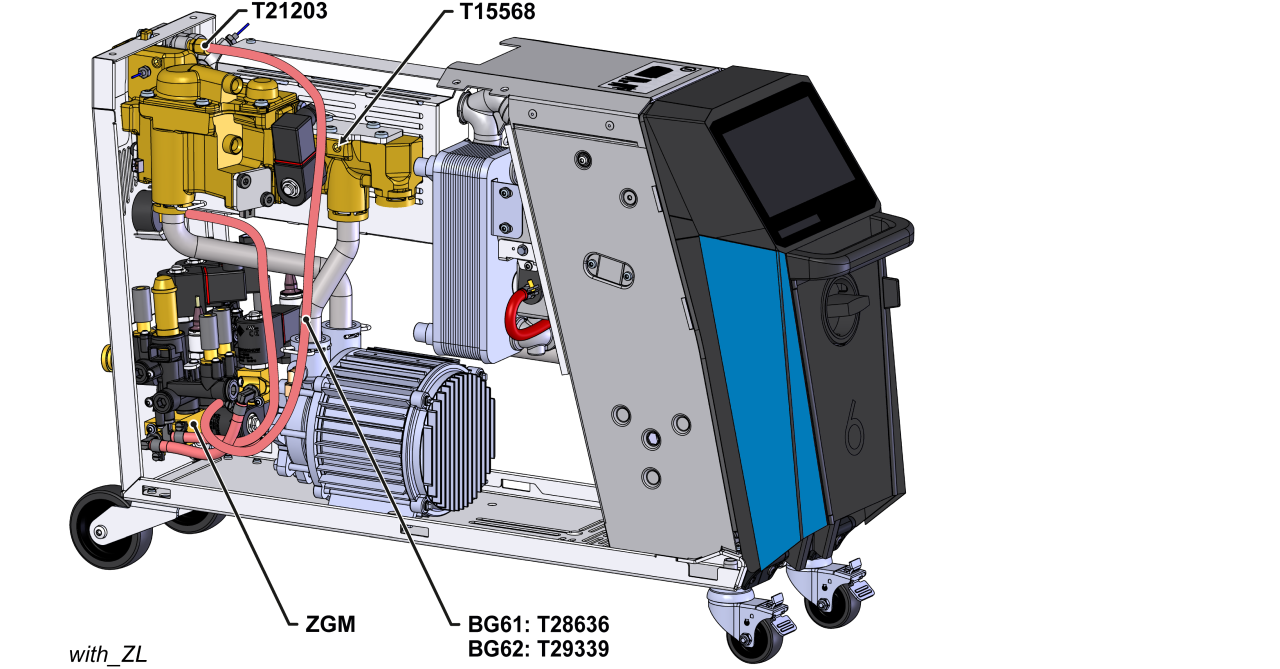

- jedinica sa dodatnom opremom ZL:
- Uklonite liniju creva DN3 između modula za zaustavljanje curenja (ZLM) i modula voda za hlađenje (KWM-Z). Linija više nije potrebna
- Uklonite zavrtanj na modul zaustavljanja curenja (ZLM). Instalirajte novi vijčani čep (T15568) sa zaptivačem Priključak
- Uklonite već sastavljeni modul (ZLM-1) iz modula voda za hlađenje. Ovaj modul više nije potreban.
- Instalirajte novu DN3 liniju creva između modula rashladne vode (KWM-Z) i modula grejanja (EHM).
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Izbijte otvore (AIR IN, AIR OUT) na zadnjem zidu jedinice.
- Ako je potrebno: Obradite perforirane površine metalnim dletom i čekićem.

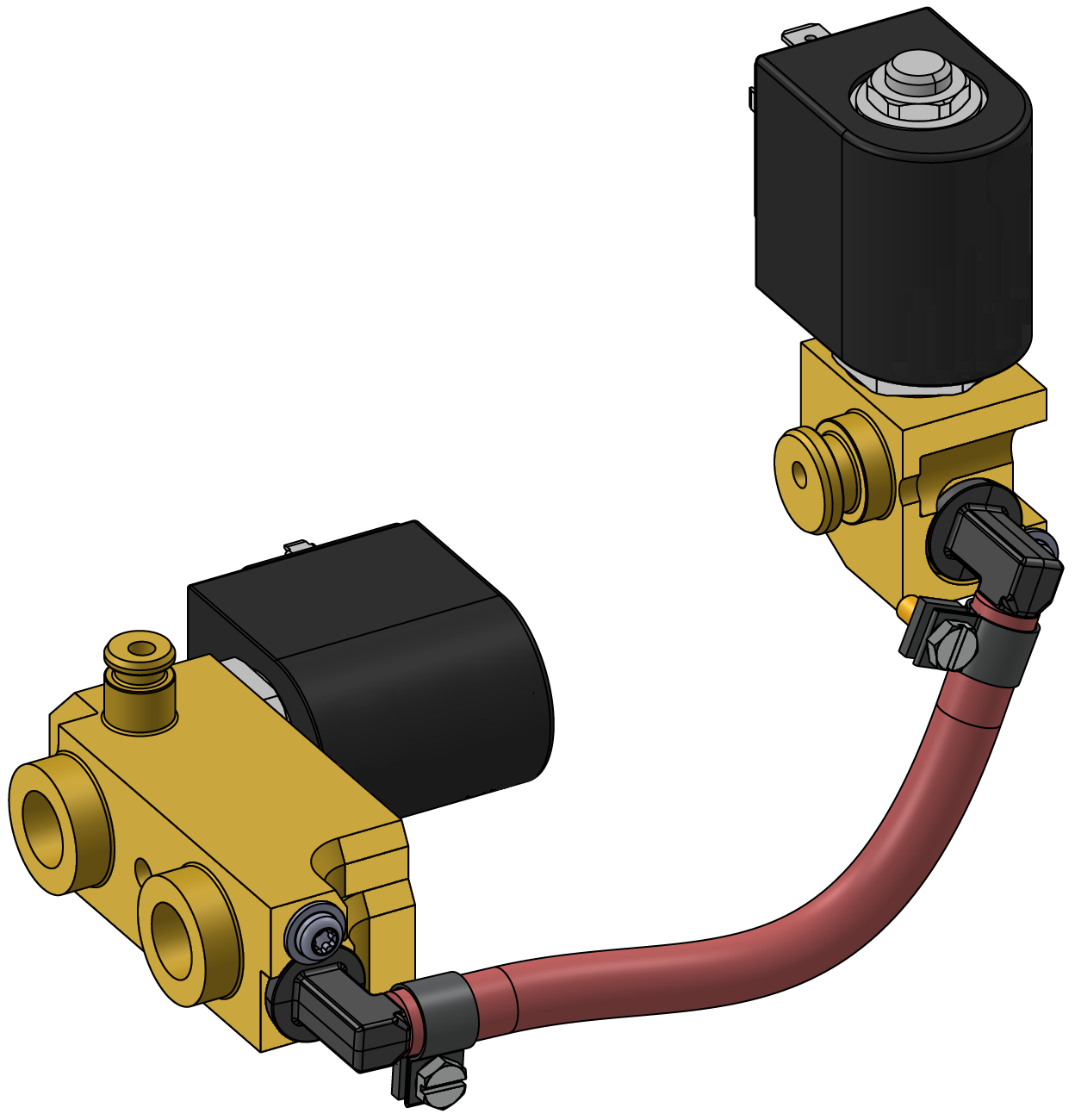

- Instalirajte modul (ZGM-Ks, T29690) sa pripadajućim komponentama na modulu voda za hlađenje (KWM-Z) (Sl.).
- Pričvrstite modul (ZGM-Ks) na zadnji zid jedinica vijkom (B3061951).
Instalirajte nepovratni ventil (7.10)
- Instalirajte komponente nepovratni ventil na priključku A (OUT) i pričvrstite ih sigurnosnim prstenom (sl.).
- Ponovo instalirajte poklopac vazdušnog kanala. Osigurajte sa 6 montažnih vijaka.
Povežite kabal i štap na Tip ploče
- Usmjerite kabal ventil (T29295-Ks, T21533-Ks) duž postojećeg kabal svežnja u električno Kućište.
- Povežite kabal ventil na ploča na uredjaju (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Zamenite uklonjene kablovske veze novim.
- Sklopite prednji i obezbedite 2k Tork zavrtnje.
- Stick na Tip ploče (T19277):
- na zadnjem zidu jedinica
- na unutrašnjoj strani ulaznih vrata
- u brzom vodiču (O8402-Ks)
Proverite zategnutost i funkciju
- Ponovo instalirajte spoljne hidraulične veze na Glavni vod (OUT) i Povratni vod (IN).
- Povežite dovod komprimovanog vazduha (AIR_IN priključak).
- Povežite dovod vode za hlađenje (priključak C).
- Povežite utikač za napajanje i uključite glavni prekidač (QS 1).
-
Uključite jedinica pomoću dugmeta I/O (
), proverite nepropusnost i funkciju jedinica.
Isključite i instalirajte poklopce
-
Isključite jedinica pomoću dugmeta I/O ().
- Jedinica se isključuje i, ako je potrebno, hladi i smanjuje pritisak.
- Isključite glavni prekidač (QS 1).
- Ponovo pričvrstite poklopce sa jedinica (→Otvori jedinica).
