外部电路通过转发和回水管路与设备相连,应在打开之前清空(例如,更换注塑模具)。 [模具清空] 功能的目的是确保在打开外部电路时,尽可能少地从中逸出的传热介质。 模具清空的效率基本上取决于连接的外部回路的几何形状(盲孔、平行连接、不同的线路横截面、阀门)。 模具清空有两种不同的工艺:

  • 通过清空实现泵反转(标准)
  • 通过吹出来使用压缩空气(附加设备 ZG)

注意!

  • 只有当所有温度(出水温度、回流温度,如果有的话,还有外部温度)都低于参数 [模具清空温度] 和 [安全冷却温度] 的设置时,才会进行模具清空。 默认设置为 70 °C。
  • 在打开温度控制单元和外部传热回路之间的液压连接之前,系统压力必须为 0 bar ±0.3。

通过泵反向进行模具排空(标准)

在标准版本中(不带额外的 ZG 设备),泵的旋转方向是相反的。 通过反转泵方向,将传热介质从外部回路中吸出。 通过将空气从大气中吸入传热回路,它就会被排空且无压力。 水/空气混合物被导入冷却水出口或系统出水口。 然后设备关闭(→ 工作原理)。

  1. 按下基本屏幕上的功能按钮 →
    必须按住该按钮,Zeit. ¼ 秒才能执行该功能。

  1. 在主页 “基本” 屏幕上,点按菜单按钮
  2. 选择 [功能] > [清空模具]
  3. 使用滑块接通功能

清空模具的持续时间

[模具清空时间] 参数定义了在设备关闭之前 [模具清空] 功能处于活动状态的时间。

  1. 在主页 “基本” 屏幕上,点按菜单按钮
  2. 选择 [设置] > [其他] > [模具清空时间]
  3. 将参数设置为所需值

清空的输出

传热介质被送入冷却水输出或系统出水口(取决于公共连接是否已转换为单独的连接,请单击此处了解更多信息)。

使用压缩空气清空模具(附加设备 ZG)

使用 ZG 附加设备,使用压缩空气将外部电路排空。 使用连接的压缩空气将传热介质吹出来,无压力。 水/空气混合物被导入冷却水输出口、系统出水口或压缩空气输出(可选可调)。 然后设备关闭(→ 工作原理)。

注意!

  • 清空模具时,泵未运行。
  • 当将尺寸足够大的罐式容器或无压水出口连接到压缩空气输出(AIR OUT)时,可以实现高效的模具清空(为此,必须将参数 [用压缩空气清空模具] 设置为 “储罐”)。
  • 当排入排水口时,泄压可能会导致压缩空气输出 (AIR OUT) 处漏水,尤其是在出水口存在高背压的情况下。
  • 如果所有温度(“转发”、“回流” 以及(如果可用)外部)都低于 [模具清空温度] 参数的设置,也可以直接从 “准备运行” 运行模式开始使用压缩空气清空模具。
  1. 按下 “基本” 屏幕上的功能按钮。
    → 必须按下按钮才能让 Zeit. ¼ 秒执行该功能。

  1. 在主页 “基本” 屏幕上,点按菜单按钮
  2. 选择 [功能] > [清空模具]
  3. 使用滑块接通功能

清空模具的持续时间

参数定义了在设备关闭之前 [模具清空] 功能处于活动状态的时间。

  1. 在主页 “基本” 屏幕上,点按菜单按钮
  2. 选择 [设置] > [其他] > [模具清空时间]
  3. 将参数设置为所需值

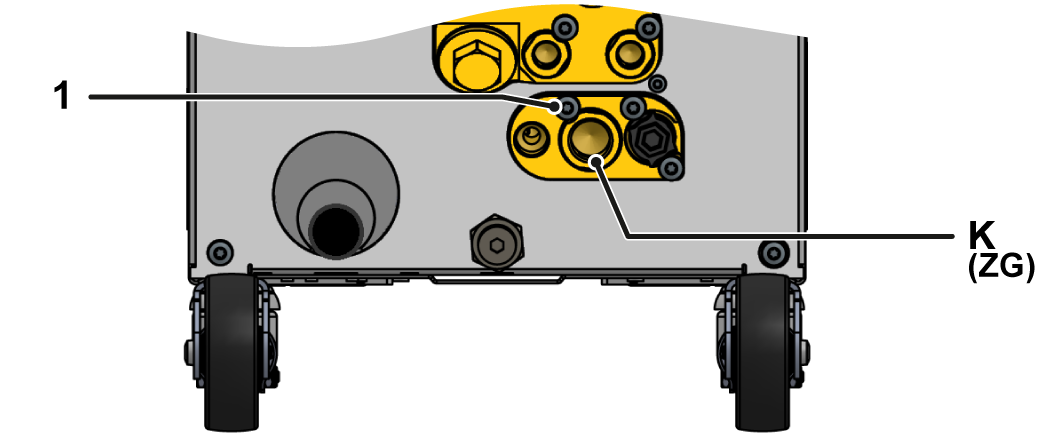

出口清空 ZG(仅限附加设备)

参数定义了排空水-空气混合物的出口。

排空水/空气混合物被送入冷却水出口或系统出水口。
水/空气混合物被送入压缩空气出口 (AIR OUT)。
  1. 在主页 “基本” 屏幕上,点按菜单按钮
  2. 选择 [设置] > [其他] > [用压缩空气清空模具]
  3. 将参数设置为所需值
