T21598-X, T18771-X: fusibles
propósito
Sustitución de los fusibles (FU 1, 2, 3, 4, 5, 6)
cualificación
personal especializado
Material

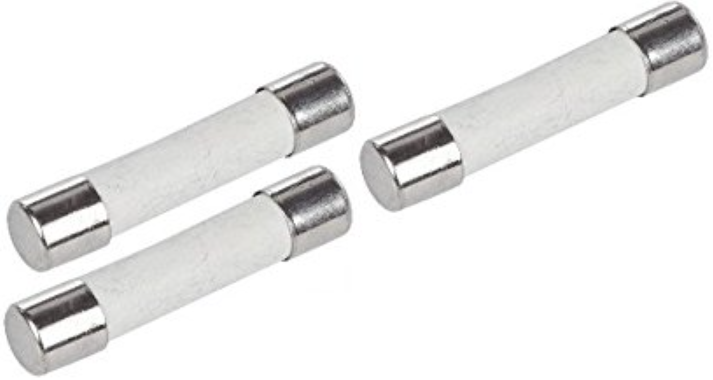

| Pos. | Denominación | Artículos | U = 400/460 V | U = 220 V |
| 01 | Fusible de transformador 1,6 AT, 500 VAC, 6,3x32 (FU 4, FU 5) | T21598-162 | 2 | - |
| 01 | Fusible para convertidor de frecuencia 10 AT, 500 VAC, 6,3x32 (FU 1, FU 2, FU 3) | T21598-103 | 3 | - |
| 01 | Fusible de la placa del dispositivo 1,6 AT, 5x20 (FU 6) | T18771-162 | 1 | 1 |
| 01 | Fusible de transformador 2,5 AT, 500 VAC, 6x32 (FU 4, FU 5) | T21598-252 | - | 2 |
| 01 | Fusible para convertidor de frecuencia 16 AT, 400 VAC, 6x32 (FU 1, FU 2, FU 3) | T21598-163 | - | 3 |
Material necesario
- Destornillador Torx tamaño 20

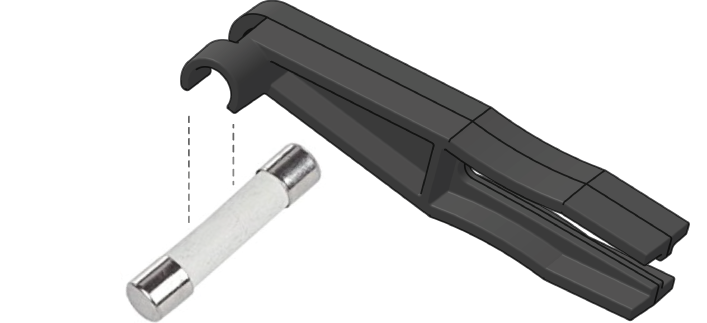

- instrumento auxiliar integrado con el que se pueden extraer e insertar los fusibles (fig.). El kit de ayuda se encuentra en el interior de la parte frontal del equipo.
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.
Enfriar y desconectar
- En la pantalla básica, toca el botón de funcion (
).- El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.
- Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
Parte delantera abierta
- Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
- Retire la cubierta protectora de la carcasa eléctrica quitando los tornillos Torx.
Reemplace la pieza de repuesto
¡ATENCIÓN!
Sustituya un fusible defectuoso por uno nuevo con las mismas especificaciones técnicas. Un fusible incorrecto puede provocar daños o un mal funcionamiento del equipo.
¡NOTA!
Los fusibles de repuesto se encuentran en el interior de la parte frontal del equipo (ap. → ①).
- Utilice la herramienta auxiliar para cambiar el fusible de la placa de la fuente de alimentación (PSU-61) y/o de la placa del equipo (GIF-61).
Cerrar la parte delantera
- Instale la cubierta protectora alrededor de la carcasa eléctrica y asegúrela con tornillos Torx.
- Dobla la parte delantera y fija 2 tornillos Torx.
Función de comprobación
- Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
-
Encender el equipo con el botón de E/S (
), comprobar la estanqueidad y el funcionamiento del equipo.
¡NOTA!
Si se vuelve a fundir el fusible, póngase en contacto con el representante nacional de HB-Therm.
-
Apague el aparato con el botón de E/S ().
- El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
- Desconectar el interruptor principal (QS 1).
