T28921, T29231: interfaz ZD
propósito
- T28921: reemplazo DIGITAL de cables de banco plano
- T29231: Modernización de la Interfaz DIGITAL
calificación
Electricistas
Material
| Pos. | Denominación | Artículos | Contar | |
| T28921 | T29231 | |||
| 01 | Cable plano de 26 pines, Sub-D | T28921 | 1 | 1. |
| 02 | bloque de bloqueo M3 | T15697 | - | 2 |
| 03 | tornillo M3x8-Torx | B1983385 | - | 2 |
| 04 | cable GNYE | L0709 | - | 1 |
| 05 | placa de características | T19277 | - | 2 |
Material necesario
- Destornillador Torx tamaño 10
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

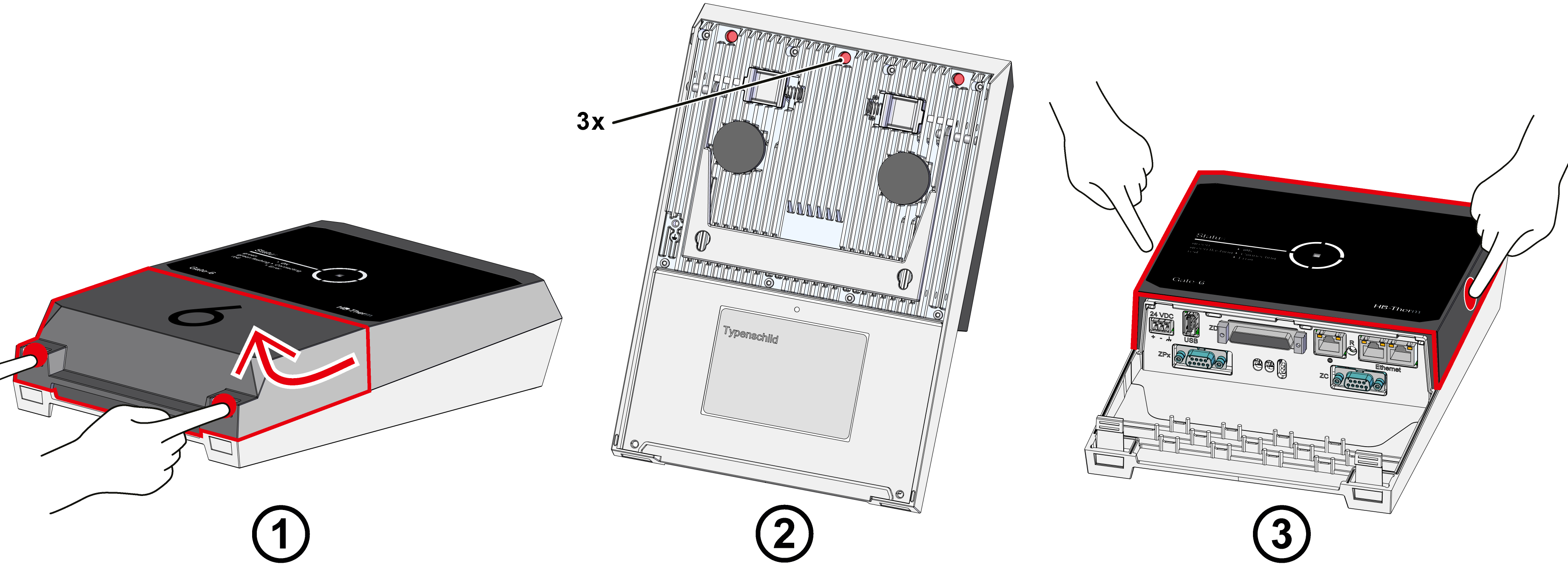

Retire las fundas
- Cubierta de cables
- Mantenga presionadas las lengüetas de fijación y levante la cubierta de cables hacia arriba (Fig. → 1).
- Desconexión de conexiones en el Gate-6
- Desconecte todos los cables de control y la fuente de alimentación del Gate-6.
- Tapa de la carcasa
- Retire los tornillos de fijación (3x) de la parte posterior del Gate-6 (Fig. → 2)
- Presione lateralmente la tapa de la carcasa hasta que oiga un clic (Fig. → 3). A continuación, retire la tapa.
Sustitución/modernización
- Extraiga el tapón ciego de la abertura ZD. Esto ya no es necesario.
- Inserte un cable plano de 26 pines con el conector desde el exterior en la abertura (T28921).
- Fije el conector colocando los bloques de bloqueo (T15697, B1983385).
- Instale también el cable de conexión a tierra (L0709) en el tornillo de montaje del conector.
- Instale también el cable de conexión a tierra (L0709) en el tornillo de montaje del conector.
- Conecte los conectores al controlador GAT-61.
- Cable plano de 26 pines → ranura X104
- Cable de conexión a tierra → ranura X150
Instale la cubierta
- Coloque la cubierta de la carcasa y presione la cubierta de la carcasa desde arriba y desde un lado hasta que escuche un clic.
- Instale 3 tornillos de montaje en la parte posterior del Gate-6.
- Pegue la placa de características (T19277) en la parte posterior del Gate-6 y en la guía rápida (O8406-X).
Compruebe la funcion
- Compruebe la comunicación a través de la interfaz de acuerdo con el procedimiento de la guía rápida.
- Coloque la tapa del cable y presione hacia abajo hasta que oiga un clic.
