T28986, T29539: transductores de sonido
propósito
Sustitución del transductor de sonido (BB 1, BB 2)
cualificación
personal especializado
Material
| Pos. | Denominación | Artículos | T28986 | T29539 |

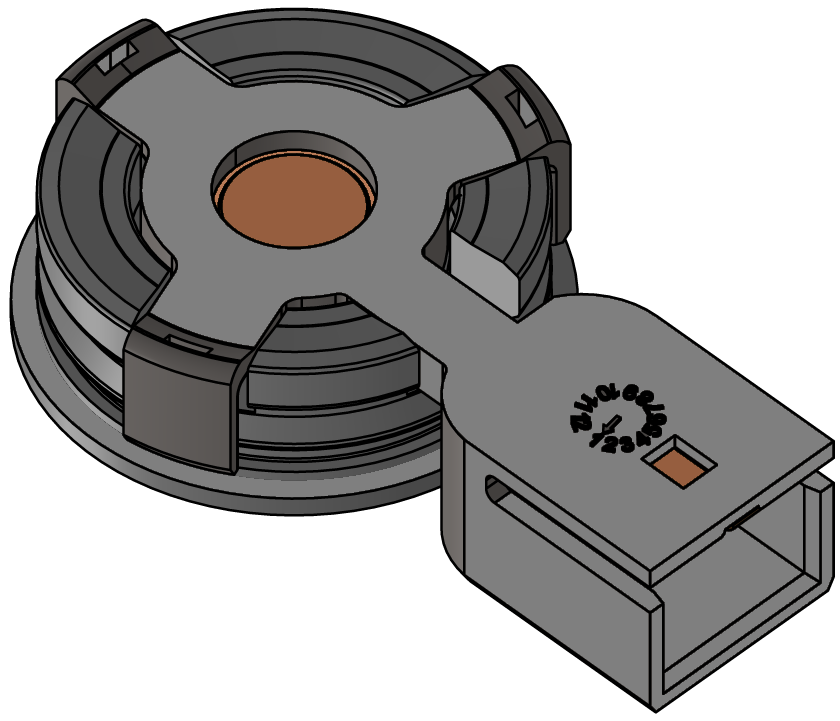

| 01 | transductor de sonido 180 °C (4T/4S) | T28555 | 1 | - |
| 02 | Dichtung 16x24x1 – PTFE | T28883 | 1 | - |
| 03 | transductor de sonido 180 °C, (6P/6R) | T29429 | - | 1 |
| 04 | Densidad 16x24x1 – PTFE | T29608 | - | 1 |
Material requerido
- Llave de extremo abierto, tamaño 10
- Destornillador Torx, tamaño 30
Guía de vídeo
Siga el enlace del código QR para ver el vídeo de YouTube.
procedimiento
¡ATENCIÓN!
Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:
Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.
enfriamiento y vaciado
- En la pantalla básica, toca el botón de funcion (
). - En la pantalla básica, toca el botón de funcion (
).- El equipo se enfría y vacía el molde antes de apagarlo.
Compruebe la presión y apáguela
- Seleccione [Pantalla] > [Valores Reales] > [Presión Del Sistema].
- La presión del sistema debe mostrar una visualización de 0.0 (±0.1) bar.
- La presión indicada por el manómetro debe ser de 0.0 (+0.3) bar.
- Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.
Extraiga las tapas
- Retire las cubiertas del equipo (→Abrir equipo).
Sustituya la pieza de repuesto

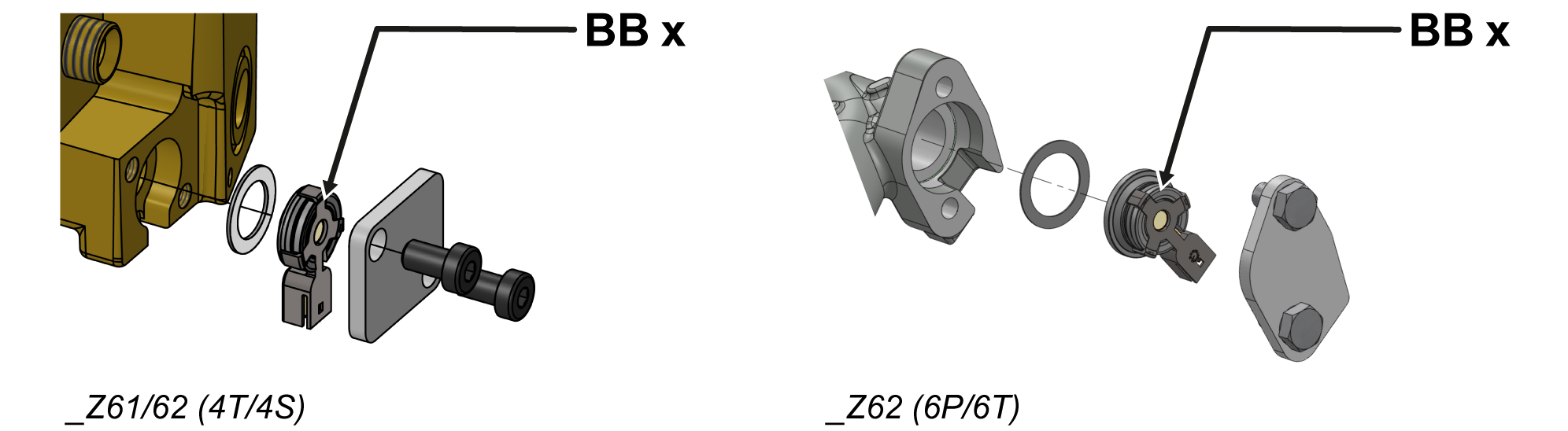

- Desenchufe el cable del transductor de sonido (BB_1, BB_2).
- Quite los tornillos de fijación dos veces.
- Extraiga la Cubierta, el transductor de sonido y la junta.
- Instale una junta nueva y un transductor de sonido nuevo (BB_1, BB_2).
- Asegúrese de que la superficie de sellado esté limpia y libre de residuos.
- Coloque la Cubierta y asegúrela con los tornillos de montaje.
- Apriete los tornillos a 12 Nm.
- Vuelva a conectar el cable al transductor de sonido.
Compruebe la estanqueidad y el funcionamiento
- Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
-
Encender el equipo con el botón de E/S (
), comprobar la estanqueidad y el funcionamiento del equipo.
Calibrar la medición de caudal
- Haga funcionar el equipo en modo normal a 40 °C durante al menos 10 minutos.
- Seleccione [Servicio] > [Calibración] > [Flujo] > [Offset de flujo (interno)].
- Establezca los parámetros en 2 l/min.
- Cierre la válvula de cierre entre la Salida y la Retorno y espere 1 minuto.
- Lea el caudal actual.
- Defina los parámetros [Compensación de caudal (interno)] de acuerdo con el siguiente cálculo:
- Nuevo desfase = 2 l/min — «caudal de corriente» [caudal].
- Abra la válvula de cierre.
Compruebe el calibrado
ATENCIÓN — ¡Peligro de un calibrado incorrecto!
Un calibrado incorrecto puede provocar un mal funcionamiento del equipo. Por lo tanto: compruebe el calibrado
- Haga funcionar el equipo a 40 °C durante al menos 10 minutos en modo normal.
- Cierre la válvula de cierre entre la Salida y el Retorno.
- El caudal cae a 0 l/min y el mensaje de alarma «Caudal cero» se retrasa.
desconectar e instalar las cubiertas
-
Apague el aparato con el botón de E/S ().
- El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
- Desconectar el interruptor principal (QS 1).
- Vuelva a colocar las cubiertas del equipo (→Abrir equipo).
