T28499: GIF-61 seade juhatuse

eesmärk

Seadme pardal vahetamine GIF-61 (A 4)

kvalifikatsioon

erialapersonal

Materjal

Nõutav materjal

• Torx kruvikeeraja size 20

Video juhend

YouTube'i video vaatamiseks järgige QR-Code linki.

tegevusviis

jahutus ja välja lülitama

• Puudutage põhikuva funktsioon nuppu ().
  • Seade jahtub, kuni temperatuur on jahutustemperatuurist madalam. Seejärel lülitub seade välja.

• Välja lülitama pealüliti (QS 1) välja, tõmmake toitepistik välja.

Avatud esiosa

• Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.

Asenda varuosa

• Eemalda kõik pistikud GIF-61 seade pardal.

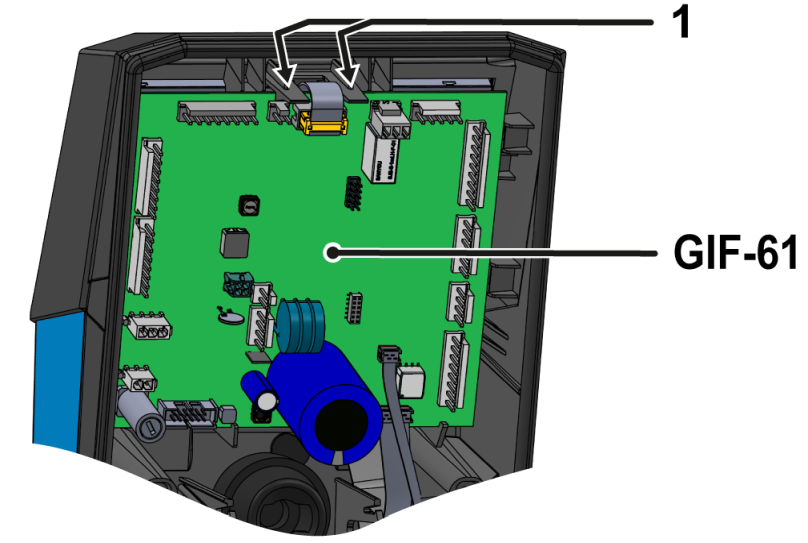

• Vajutage GIF-61 seade plaadi kinnitusrihmad (①) väljapoole.
  • Trükkplaati saab nüüd välja tõsta.
• Sisestage uus GIF-61 seade plaat sobivatesse süvenditesse.
  • Kontrollige, kas kinnitusrihmad on paigas lukustatud (①).
• Ühendage pistikud tagasi GIF-61 seadme plaadile.
  • Kontrollige, kas kõik pistikud on õigesti kinnitatud.

Sulge ees

• Murra ees ja turvaline 2x Torx kruvid.

sisselülitamine seade sisse

• Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).

  • seade automaatselt tarkvaravärskendus uuendatakse vastavalt vajadusele.

MÄRKUS!

Kui konfiguratsioon on mittetäielik, kuvatakse ekraanile vastav tõrketeade. Tõrketeadet saab ignoreerida, kuna seade lähtestab kõik Andmed ja parameeter.

Andmed lähtestamine

• Puudutage ekraanil Basic profiil nuppu.
• Valige [Kasutajaprofiil]
• Seadke parameeter väärtuseks „korrashoid”
• Valige [Hooldus] > [Konfiguratsioon] > [Lähtestamine lõpetatud]
  • Juurdepääs on koodi "1.2 kaudu. ”
• Kõigi Andmed lähtestamiseks puudutage lähtestamissümbolit.

konfigureerimine

• Valige [Hooldus] > [Konfiguratsioon].
  • Juurdepääs on koodi "1.2 kaudu. ”
• Seadme uuesti konfigureerimine. Konfigureerimisel järgige seadme tüübiplaadil olevat informatsioon. Järgmised parameetrite seadistused on vajalikud:
  • seadme number
  • ehitusaasta
  • temperatuur
  • hüdraulikasüsteem
  • seadme suurus
  • soojenduse tüüp
  • pumba tüüp
  • jahutuse tüüp
  • Liini pinge (U _N)

Kalibreerida

Kalibreerige rõhu mõõtmine

• Veenduge, et seade on rõhuvaba.
  • seade manomeeter peaks lugema 0,0 (±0,3) bar.
• Eemaldage hüdraulilised ühendused edasi- ja tagasikerimine liinidel.
• Valige [Ekraan] > [Tegelikud väärtused] > [Süsteemirõhk] Või [Pealevoolu rõhk].
  • Süsteemi süsteemi rõhk peaks näitama 0,0 (±0,1) bar.
• Kui kõrvalekalle on >0,1 bar, tuleb kontrollida seadme rõhuandureid. Suuremate lineaarvigade korral tuleb parandada rõhuanduri üldist kõrvalekalle (nihe).
  • [Hooldus] > [Kalibreerimine] > [Rõhk] > [Rõhuanduri 1 nihe] (süsteemi rõhk) Või [Rõhuanduri 2 nihe] (Pealevoolu rõhk).

Kontrollige rõhu mõõtmist

• Valige [Ekraan] > [Tegelikud väärtused] > [Süsteemi Rõhk] Või [Pealevoolu rõhk]
  • Süsteemi süsteemi rõhk peaks näitama 0,0 (±0,1) bar. Kui ei, siis korrake rõhuanduri kalibreerimine.

Voolu kalibreerimise mõõtmine

• Paigaldage hüdrauliline liin sulgventiiliga (nt HB-TP180 tester) suunamis- ja tagasikerimine ühenduste vahele.
• Töötage seadet normaalses töös temperatuuril 40 °C vähemalt 10 minutit.
• Valige [Hooldus] > [Kalibreerimine] > [Voog] > [Läbivool Offseti (sisemine)]
  • Seadke parameeter 5 L/min.
• Sulgege väljalaskeklapp Edasisaatmise ja tagasivoolu vahel ja oodake 1 minut.
• Lugege praegust voolukiirust.
• Seadke parameeter [Läbivool nihe (sisemine)] vastavalt järgmisele arvutusele:
  • Uus nihe = 5 L/min — 'vooluvoolu' [läbivool].
• Avage sulgventiil uuesti.

Kontrollige Läbivoolu mõõtmine

• Töötage seadet normaalsel tööl temperatuuril 40 °C vähemalt 10 minutit
• Sulgege sulgklapp Edasisaatmise ja tagasikerimine vahel
  • Voolukiirus langeb 0 L/min ja „läbivool null” häireteade hilineb.
• Kinnitage alarmi ja avage sulgklapp.

Funktsioon Check

• Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.
  • Check seade funktsioone (reguleerimine soovitud nimiväärtus).
• Seadme väljalülitamine, kasutades I/O nuppu ().
  • Seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
• Välja lülitama pealüliti välja (QS 1).
