Energiatehokkuusindikaattorin avulla käyttäjä näkee yhdellä silmäyksellä, kuinka paljon nykyisiä säästöjä vuodessa verrataan Pumpun käyttöön nimelliskierrosluvulla 3000 min -1. Ratkaiseva viitearvo on pumpun nopeus; sekä säästöt vuodessa että lämpötilaero paluun ja Menovirtauksen välillä riippuvat pumpun nopeudesta.

Energy-Control Assistantin avulla käyttäjä voi helposti ymmärtää ja visualisoida pumpun nopeuden (virtausnopeus), lämpötilaeron takaisin/paluu-/meno. Ja säästäät/vuosi (moottorin virrankulutus) välisen suhteen. Indikaattoreita säästää/vuosi, pumpun nopeus ja lämpötilaero paluu/virtaus voidaan säätää prosessin ollessa käynnissä optimaalisen toimintapisteen löytämiseksi. Optimaalinen toimintapiste on löydetty, määritetyt arvot voidaan hyväksyä ja käyttää. Siirtämällä arvot pumpun käyttötilaksi vaihdetaan ”Eco-mode Temp” ja asetettu tai määritetty arvo ”Lämpötilaero taaksepäin tai eteenpäin” asetetaan ”tavoitelämpötilaero” -arvoksi.

Avoin Energy-Control -apuohjelma

HUOMAUTUS!

Energy-Control -apuohjelma voidaan kutsua käyttöön vain, kun laite on toiminnassa, koska nykyisiä todellisia arvoja ei ole, kun se on kytketty pois päältä (käyttövalmis).

  1. kytke laite päälle
    I/O-painikkeella     → Laite käynnistyy määritetyssä käyttötilassa
  2. Napauta välilehteä symboli välilehtipalkissa
  3. Napauta näytön painiketta
    → Painike näkyy vain, kun laite on kytketty päälle ja mitataan ja näytetään virtausnopeus.

Energy-Control apuohjelma Näyttö

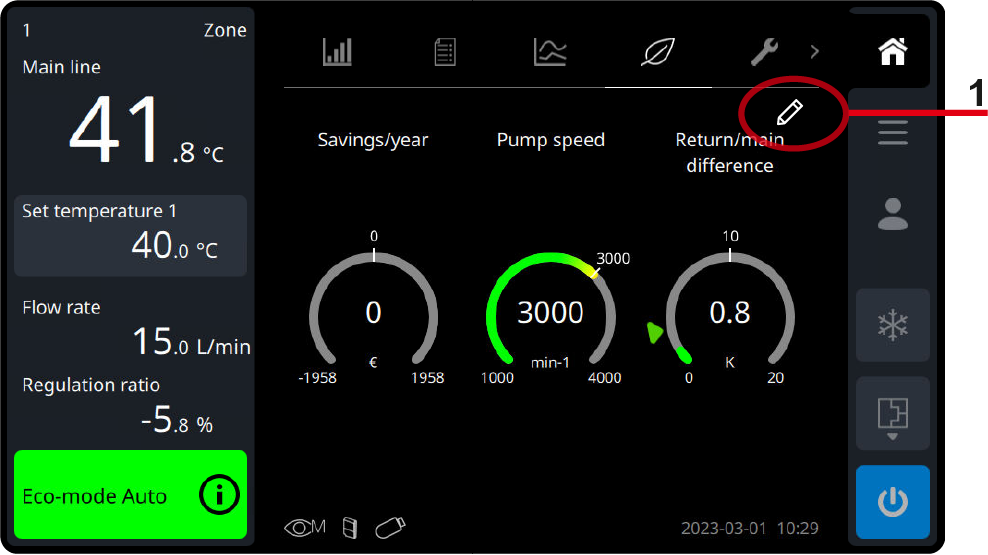

Soita Energy-Control ① -apuohjelma

Energy-Control -apuohjelma avataan napauttamalla painiketta. Painike näkyy vain, kun laite on päällä ja läpivirtaus mitataan ja näytetään.

Huomautus prosessikäyttöön ②

Kun Energy-Control -apuohjelma kutsutaan, indikaattorien nykyiset todelliset arvot tallennetaan ja asetetaan viitteeksi. Koska tämä on tilannekuva, on tärkeää, että prosessi on vakaa, kun kutsut Energy-Control -apuohjelman.

Jos Energy-Control Assistantin käynnistämishetkellä ei ole vakaa prosessitoiminto (esim. Pian sen jälkeen, kun laite on päällä, kun lämmitys tai jäähdytys), tästä ilmoitetaan huomautus. Indikaattoreita on mahdollista säätää suhteiden visualisoimiseksi, mutta asetettuja arvoja ei saa siirtää. Painike, jolla asetus hyväksytään, ei ole aktiivinen (näkyy harmaana) ja pysyy inaktiivisena, kunnes poistut Energy-Control Assistantista. Tässä tapauksessa Energy-Control Assistant on jätettävä ja kutsuttava uudelleen myöhemmin. Tämän seurauksena nykyiset Is-arvot, joita käytetään laskennassa vakaan prosessin aikana, kirjataan uudelleen.

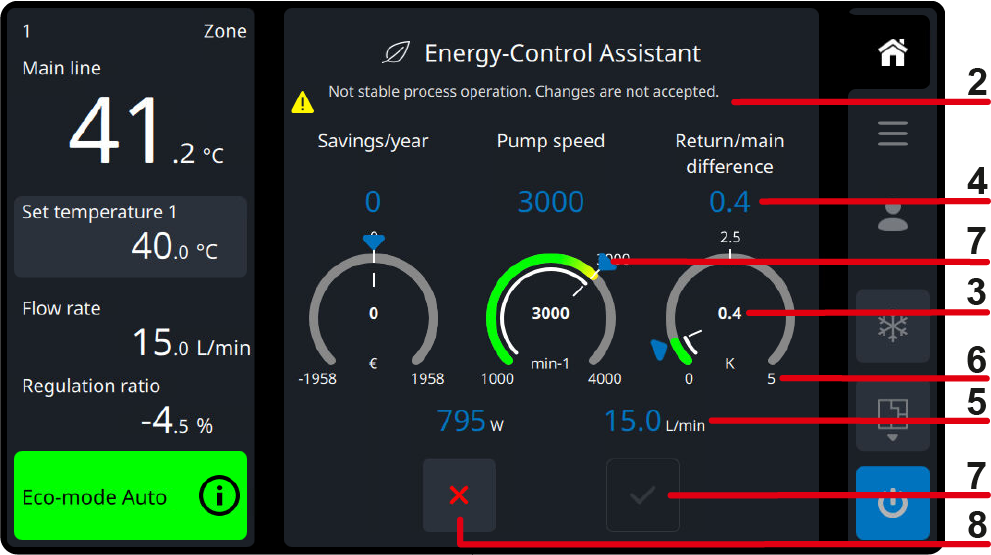

Current Is arvot ③

Kun Energy-Control Assistant kutsutaan, indikaattorien nykyiset todelliset arvot säästöä/vuosi, pumpun nopeus ja lämpötilaero taaksepäin tai eteenpäin kirjataan (nopeusmittarin sisäinen valkoinen asteikko). Nämä arvot ovat viitearvoja ja niitä käytetään laskennassa indikaattoreita säädettäessä.

Lasketut arvot ④, ⑤

Säädettävät tai lasketut arvot ovat samat kuin nykyiset Is-arvot (sisäiset valkoiset asteikkoviivat) heti Energy-Control -apuohjelman kutsumisen jälkeen.

Indikaattoreille tällä hetkellä asetetut arvot näytetään sinisenä arvona nopeusmittarin yläpuolella ④:

  • Säästöt vuodessa
  • pumpun nopeus
  • Palautuksen ja Menovirtauksen välinen lämpötilaero

Nopeusmittarin alapuolella näkyvät myös fyysiset yhteydet pumpun nopeuden ja säästöjen välillä vuodessa sekä pumpun nopeuden ja lämpötilaeron välillä taaksen/paluu-/meno. ⑤:

  • pumpun teho (sähkökäyttöinen teho)
  • läpivirtausnopeus

Mittakaava ⑥

Teoreettisesti mahdollinen säätöalue määritetään nopeusmittarin vähimmäis- ja enimmäisasteikkoarvoilla, jotka lasketaan ja asetetaan vastaavasti, kun Energy-Control -apuohjelma kutsuu sitä. Nämä kolme indikaattoria ovat toisistaan riippuvaisia, joten voi olla, että yhtä indikaattoria rajoittaa jo asteikon minimi tai asteikon enimmäismäärä, koska toinen indikaattori on jo asteikon vähimmäis- tai asteikkomaksimissa. Esimerkki → Lämpötilaeroa (paluu-/meno.) ei voida lisätä, jos pumpun nopeus on jo vähimmäisasteikolla.

Säätöosoitin ⑦

Säätöosoittimen avulla kunkin ilmaisimen arvoa voidaan säätää manuaalisesti. Napauttamalla ja pitämällä sitä alhaalla. Säätämällä vastaavaa indikaattoriarvoa myös kaksi muuta indikaattoriarvoa säädetään suoraan. Tällä tavalla keskinäiset vaikutukset voidaan kokea leikkisällä tavalla. Nopeasti käy ilmi, kuinka esimerkiksi lämpötilaeron lisääminen (→ pienempi virtausnopeus) tai pumpun nopeuden pienentäminen (→ pienempi virtausnopeus) vaikuttaa säästöihin/vuosi.

Jatka/arvon siirto ⑧

= Kun Energy-Control -apuohjelma kutsuttiin, prosessiolosuhteet olivat vakaat; indikaattorien muutokset voidaan hyväksyä. Säätöpainike on aktiv.

= Kun Energy-Control -apuohjelma kutsuttiin, prosessiolosuhteet eivät olleet vakaat; indikaattoreiden muutoksia ei voida hyväksyä. Säätöpainike on inaktiv (näkyy harmaana).

Peruuta/Poistu ⑧

cross mark= Energy-Control -apuohjelma on peruttu ja vasen tekemättä muutoksia.

Säädä ja hyväksyä indikaattoreita

HUOMAUTUS!

Edellytys oikaisujen haltuunotolle:

  • vakaa prosessin toiminta
    • Jos prosessitoiminto vakiintuu avustajan ollessa auki, siirtopainike ei muutu (pysyy inaktiivisena). Tässä tapauksessa avustaja on jätettävä ja kutsuttava uudelleen. Tämän seurauksena nykyiset Is-arvot, joita käytetään laskennassa vakaan prosessin aikana, kirjataan uudelleen.
  • Kaukosäädin pois päältä
    • Jos kauko-ohjain kytketään päälle, kun avustaja on auki, painike vaihtuu eikä säätöjä voida enää siirtää (→).

HUOMAUTUS!

Energiansäästöt lasketaan aina suhteessa ”normaalitilaan” pumpun käyttötilaan (nimelliskierrosluku 3000 min -1). Toisaalta nykyistä pumpun nopeutta ja nykyistä virtausnopeutta käytetään nopeuden ja lämpötilaeron välisen riippuvuuden laskemiseen.

  1. Muuta osoittimia napauttamalla ja pitämällä säätöosoitinta painettuna, kunnes haluttu toimintapiste löytyy.
    → Muuttamalla vastaavaa indikaattoriarvoa myös kaksi muuta indikaattoriarvoa säädetään suoraan.

    HUOMAUTUS!

    Toiminnanharjoittajan on viime kädessä päätettävä, jatkuuko tuotantoprosessi sujuvasti asetettujen arvojen mukaisesti ja tuotetaanko hyviä osia. Lämpötilan säätöyksiköllä ei ole mitään tietoa siitä, ovatko tuotetut osat kunnossa vai eivät.
  2. Napauta painiketta käynnistääksesi säädetyn merkkivalon asetuksen ottaaksesi haltuunsa.

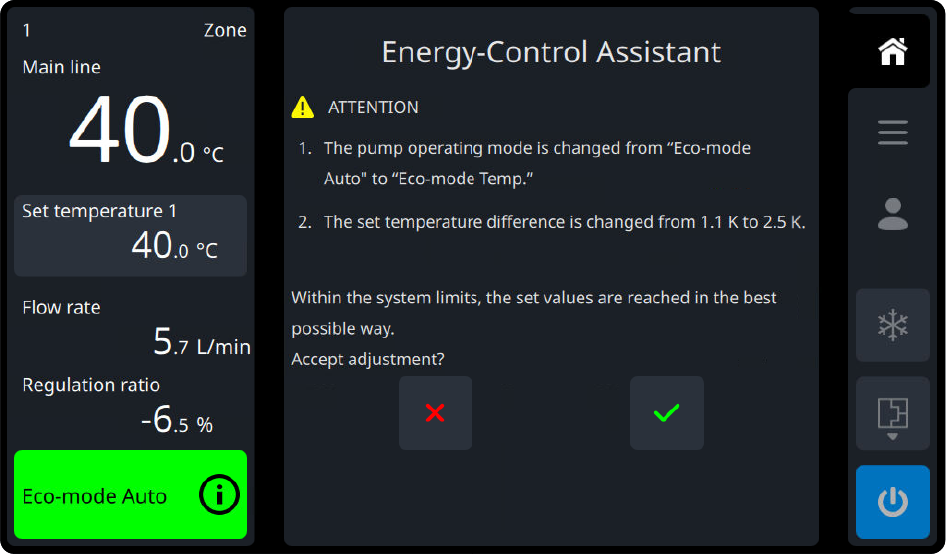

    → Siirtämällä arvot pumpun käyttötilaksi vaihdetaan ”Eco-mode Temp” ja asetettu tai määritetty arvo ”Lämpötilaero taaksepäin tai eteenpäin” asetetaan ”tavoitelämpötilaero” -arvoksi. Operaattorille ilmoitetaan tästä äskettäin näytetyssä viesti-ikkunassa    .
  3. Napauta painiketta hyväksyäksesi säädöt tai painikettacross mark poistuaksesi Energy-Control Assistantista tekemättä mitään säätöjä.
    → Energy-Control Assistant jätetään sitten vasen ja uusi toimintapiste saavutetaan parhaalla mahdollisella tavalla, kunhan avustajaa ei ole peruttu.

Asetetaan valuuttaa ja sähkön hintaa

Vuotuisten säästöjen laskemiseksi on asetettava paikallista valuuttaa ja sähkön hinta.

  1. Napauta aloitusnäytön valikkopainiketta

  2. Valitse [Asetus] > [Energiatehokas näyttö] > [... ]

  3. Aseta parametri haluttuun arvoon
