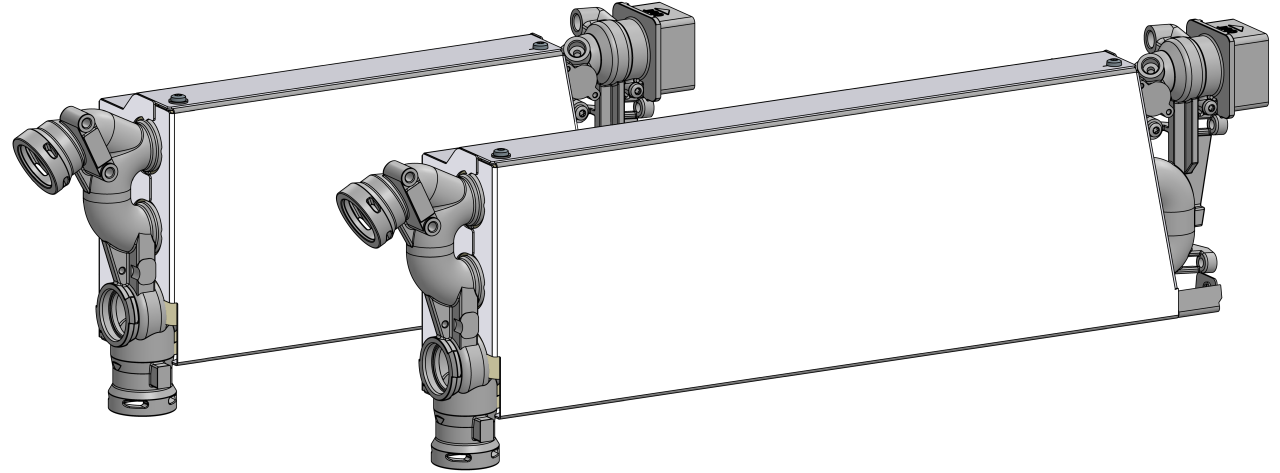

T29197-X, T29344-X: Grijanje 8+16kW (4T/4S)

svrha

Zamjena Zagrijavanje (EH 1)

kvalifikacija

stručno osoblje

Materijal

Potrebni materijal

• Torx odvijač, size 20, 30
• otvoreni ključ, size 10
• brtvilo za navoj (npr. Loctite 620 tekuća brtva)
• Mast za montažu O-prstena (npr. Silikonska mast)

postupanje

hlađenje i pražnjenje

• Na osnovni zaslon dodirnite funkcija gumb ().
• Na osnovni zaslon dodirnite funkcija gumb ().
  • Uređaj se hladi i prazni kalup prije isključivanja.

Provjerite tlak

• Odaberite [Prikaz] > [Stvarne Vrijednosti] > [Tlak Sustava].
  • Pritisak sustava mora prikaz 0,0 (± 0,1) bar.
• Tlak prikazan manometar mora biti 0,0 (+0,3) bar.

ugasiti i uklonite veze

• Ugasiti glavna sklopka (QS 1), izvucite utikač.
• svi vanjske hidrauličke veze na Polaz. Vod (OUT) i Povrat. Vod (IN).
• Za uređaji sa serijski broj do 2413-nnn: Uklonite srednji adapter.
  • Informacije o montaži/demontaži potražite u videu http://hb.click/6-SC-T29041

Uklonite poklopce i otvorite prednju stranu

• Uklonite poklopce s uređaj (→Otvorite uređaj).
• Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.
• Uklonite cijeli gornji poklopac zračnog kanala. Da biste to učinili, odvrnite i uklonite 6 pričvrsnih vijaka.

Isključite kabele i uklonite cijevi

• Isključite priključak X302.X i/ili X303.X s ploče za mjerenje snage ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Potpuno uklonite Zagrijavanje kabel.
• Uklonite sve cjevovode. Voda može pobjeći kada se veze otvore. Da bi se lakše ukloniti cijevi i Zagrijavanje, potrebno je provesti sljedeće korake:

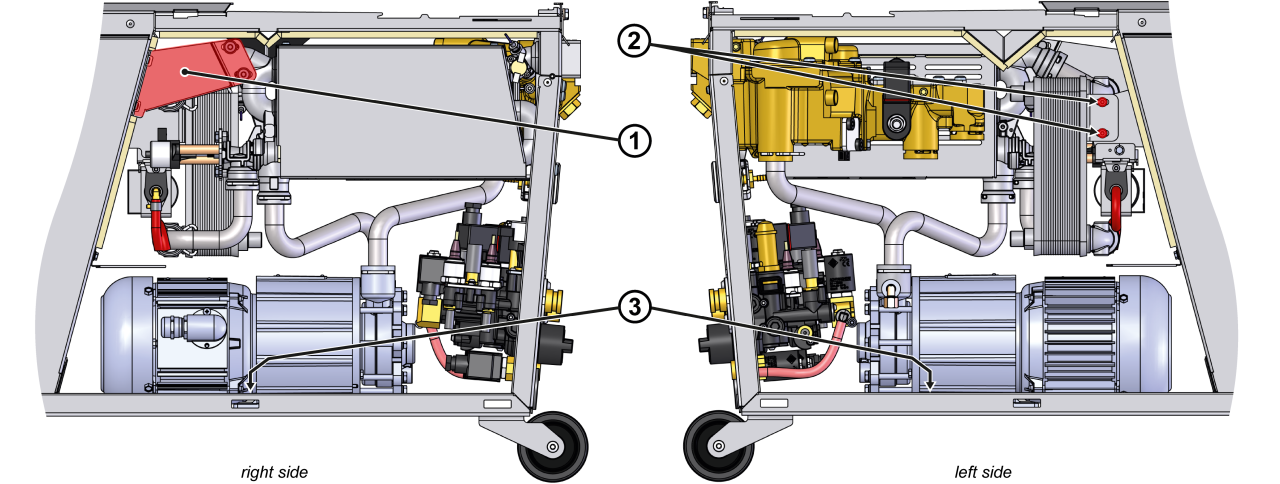

  • Ukloni nosač ①
  • Uklonite radijator i Pumpa pričvrsne vijke ②, ③.
  • Uklonite pričvrsne kopče (podijeljene igle) s cijevnih spojeva.

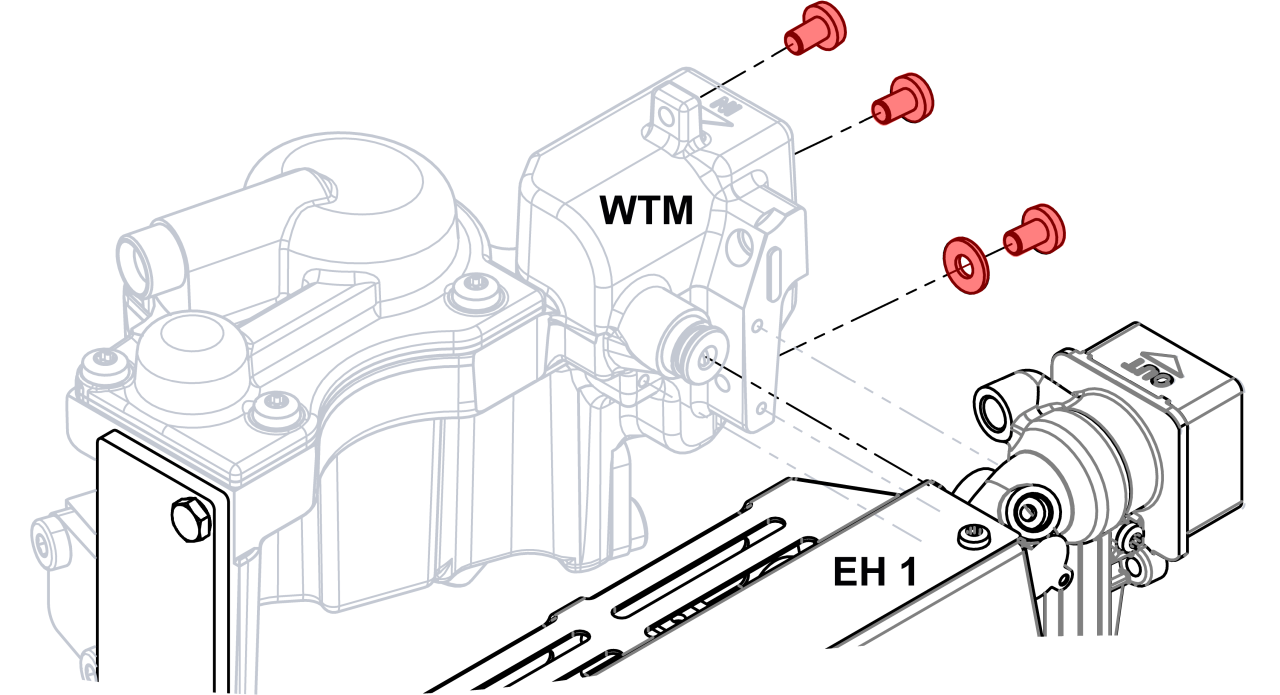

Uklonite modul za prijenos topline (WTM)

• Uklonite montažne vijke za prijenos topline modula na stražnjem zidu uređaja.
• Proširite modul za prijenos topline bočno i stavite na stranu.

Uklonite modul Zagrijavanje (EH_1)

• Uklonite vijke za montažu modula Zagrijavanje na stražnjem zidu uređaja.
• Proširite modul Zagrijavanje i stavite ga na stranu.

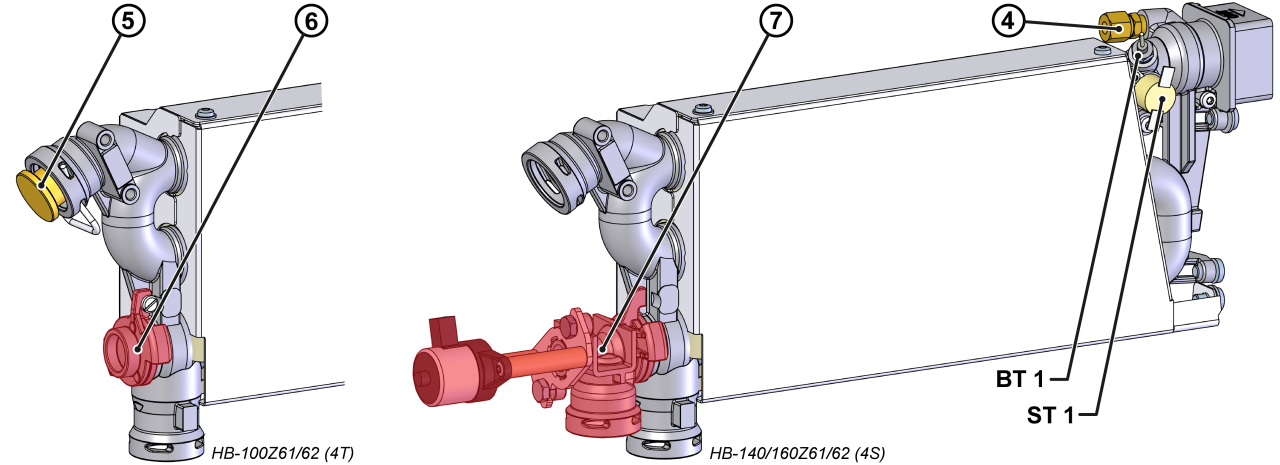

• Uklonite senzor temperature (BT_1) i termostat (ST_1) i prenesite ih na novo Zagrijavanje.
  • Provjerite je li termostat čvrsto pričvršćen na površinu.
• Ugradite isporučeni vijčani priključak na novo Zagrijavanje pomoću brtvila navoja ④
  • bez dodatne opreme_ZG: T15568
  • s dodatnom opremom_ZG: T21203
    • Nepotrebni vijci mogu se odbaciti.
• Prijenos komponenti specifičnih za uređaj.
  • HB-100Z61/62: Uklonite brtveni čep s montažnim nosačem ⑤ i Poklopci s pričvrsnim vijkom ⑥ i prenesite ih na novo Zagrijavanje.
  • HB-140/160Z61/62: Uklonite linearni koračni motor s Kućišta i klipom i prenesite ga na novo Zagrijavanje ⑦.

Instalirajte modul Zagrijavanje (EH_1) i modul za prijenos topline (WTM)

PAŽNJA!

Vijčani spojevi, posebno kombinacije nehrđajućeg čelika/nehrđajućeg čelika ili čelika/nehrđajućeg čelika, imaju tendenciju da se zaglavi ili zaglavi kada režim rada za dugo vremena na visokim temperaturama. Zato:

• Koristite odgovarajuća maziva

• Postavite modul Zagrijavanje.
• Ugradite i zategnite pričvrsne vijke na stražnjoj strani uređaja.
• Postavite modul za prijenos topline i gurnite ga bočno.
• Ugradite i zategnite pričvrsne vijke na stražnjoj strani uređaja.

Instaliranje cijevi

BILJEŠKA!

Podmažite O-prstenove prikladnom mazivom za montažu prije ugradnje. To olakšava instalaciju, sprječava oštećenja i povećava vijek trajanja O-prstena.

• Provjerite O-prstenove za trošenje i zamijenite ih ako je potrebno.
• Instalirajte cjevovode.
• Instalirajte montažne isječke (podijeljene igle) na cijevnim priključcima.
• Zategnite radijator i Pumpa pričvrsne vijke ②, ③.
• Ugradite nosač ①

Spojite kabel i stavite na pločicu Type

• Usmjerite Zagrijavanje kabel duž kabelskog svežnja u električno Kućišta.
• Spojite priključak X302.X i/ili X303.X na ploču za mjerenje snage ZSM-61.

• • 400/460 V: X302.X → A 8.1 (ZSM-61)
  • 220 V: X302.X, X303.X → A 8.1 (ZSM-61)

• Preklopite prednji dio i osigurajte 2x Torx vijke.

Provjerite nepropusnost i funkcija

• Ponovno instalirajte poklopac zračnog kanala. Osigurajte sa 6 pričvrsnih vijaka.
• Ponovno instalirajte vanjske hidrauličke spojeve na Polaz. Vod (OUT) i Povrat. Vod (IN).
• Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
• Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.
• Nakon uspješnog ispitivanja nepropusnosti zagrijte jedinicu za kontrolu temperature do maksimalne temperature uređaj.

ugasiti i instalirajte poklopce

• Na osnovni zaslon dodirnite funkcija gumb ().
  • Uređaj se hladi sve dok temperatura nije niža od temperatura hlađenja. Uređaj se zatim isključuje.

• Ugasiti glavna sklopka (QS 1).
• Ponovno pričvrstite poklopce s uređaj (→Otvorite uređaj).
