cél

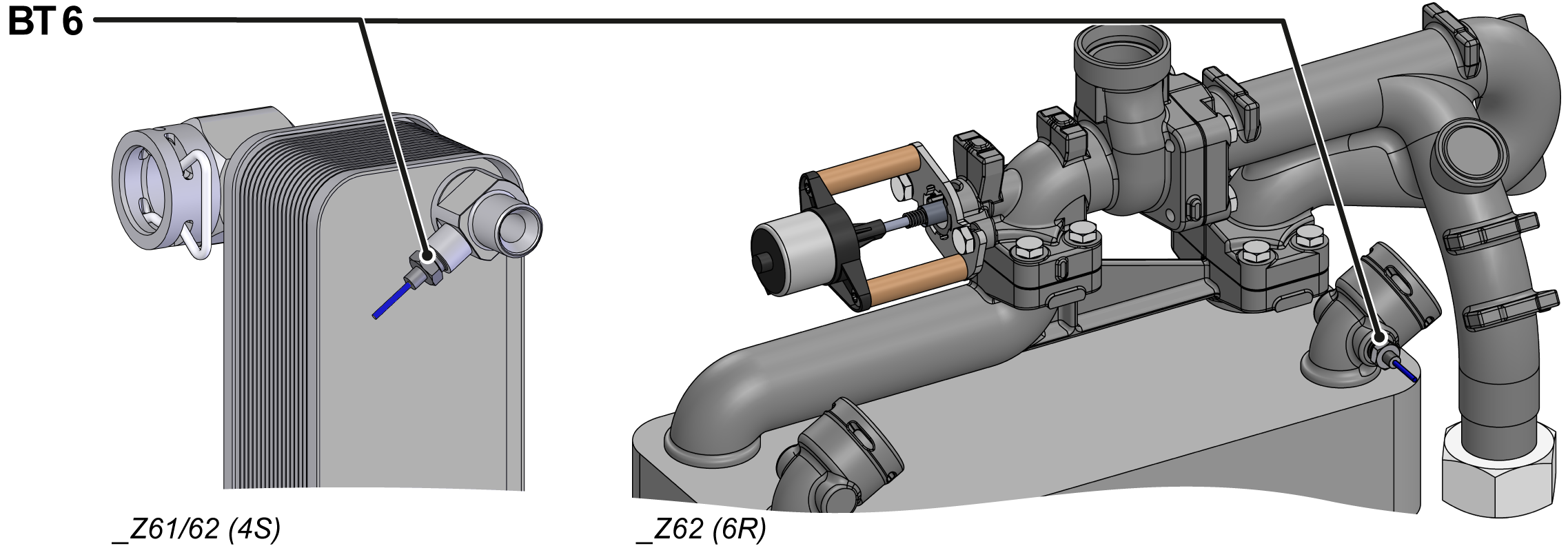

A hőmérséklet-érzékelő cseréje (BT 6)

képesítés

szakszemélyzet

Anyag

Pos.MegnevezésT24226T29380 út
01

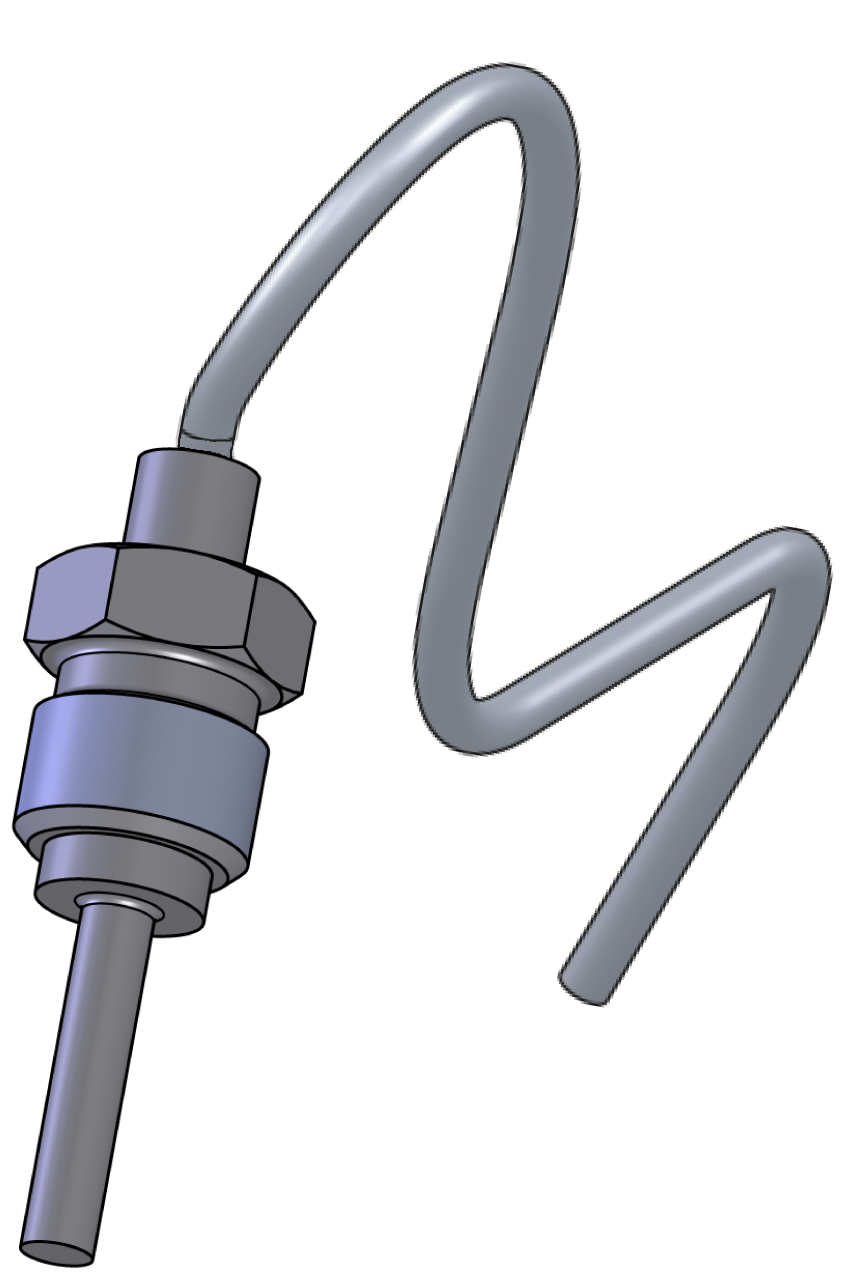

hőmérséklet-érzékelő Pt 1000, 1,15 m

1-
01

hőmérséklet-érzékelő Pt 1000, 1,3 m

-1

Kötelező anyag

  • Torx csavarhúzó mérete 20
  • Nyílt végű csavarkulcs, 10-es méretű

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

Lehűtés és leürítés

  • A kezdőképernyőn érintse meg a funció gombot ().
  • A kezdőképernyőn érintse meg a funció gombot ().
    • A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze a nyomást és kapcsolja ki

  • Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
    • A rendszer nyomása kijelzése 0.0 (±0.1) bar.
  • A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Távolítsa el a burkolatokat és nyissa ki az elülső részt

  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.

Cserélje ki az alkatrészt

  • Távolítsa el a hőmérséklet-érzékelő kábelét a GIF-61 készüléklapról, és távolítsa el a kábelkötegelőt a kábel teljes eltávolításához.
    • BT 6 → X36.1 (GIF-61)
  • Távolítsa el és távolítsa el a hőmérséklet-érzékelőt.

FIGYELEM!

A csavaros csatlakozások, különösen a rozsdamentes acél/rozsdamentes acél vagy acél/rozsdamentes acél kombinációi, hajlamosak elakadni vagy elakadni, ha hosszú ideig magas hőmérsékleten történő működtetés során elakadnak vagy elakadnak. Ezért:

  • Használjon megfelelő kenőanyagokat

  • Vigye át a kábel betűit a régi hőmérséklet-érzékelőről az újra.
  • Szereljen be egy új hőmérséklet-érzékelőt és húzza meg.
  • Vezesse és csatlakoztassa a kábelt a hőmérséklet-érzékelőtől a GIF-61 készülékkártyához.
    • BT 6 → X36.1 (GIF-61)
  • Csatlakoztassa újra az eltávolított kábelkötegeket, vagy cserélje ki őket újakra.

Ellenőrizze a tömítettséget és a funciót

  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.
  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

Hőmérséklet mérés kalibrálása

FIGYELEM - A helytelen kalibrálás veszélye!

A helytelen kalibrálás a készülék hibás működését okozhatja. Ezért: ellenőrizze a kalibrálást

A fedelek kikapcsolása és felszerelése

  • A készülék kikapcsolása az I/O gombbal ().
    • A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
  • Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
