scopo

Sostituzione del controller USR-61 (A 1)

qualifica

personale specializzato

materiale

Pos.DenominazioneArticoloT28500

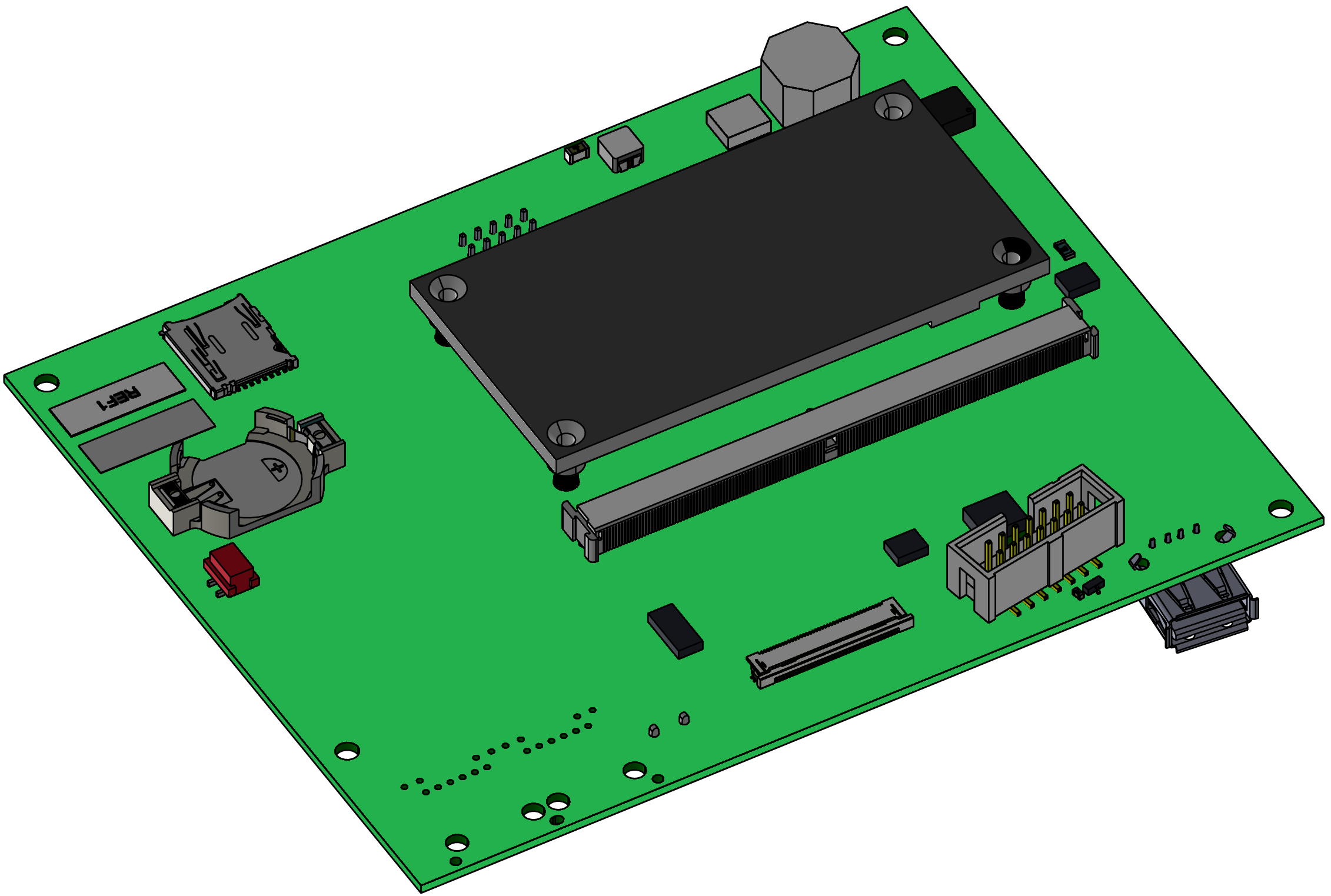

01Controller USR-61T285001

Materiale richiesto

  • Cacciavite Torx misura 20
  • Cacciavite a testa piatta, size 0

Guida video

Segui il link del codice QR per guardare il video di YouTube.

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e disattivare

  • Nella schermata di base, toccare il pulsante funzione ().
    • L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Fronte aperto

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.

Sostituire il pezzo di ricambio

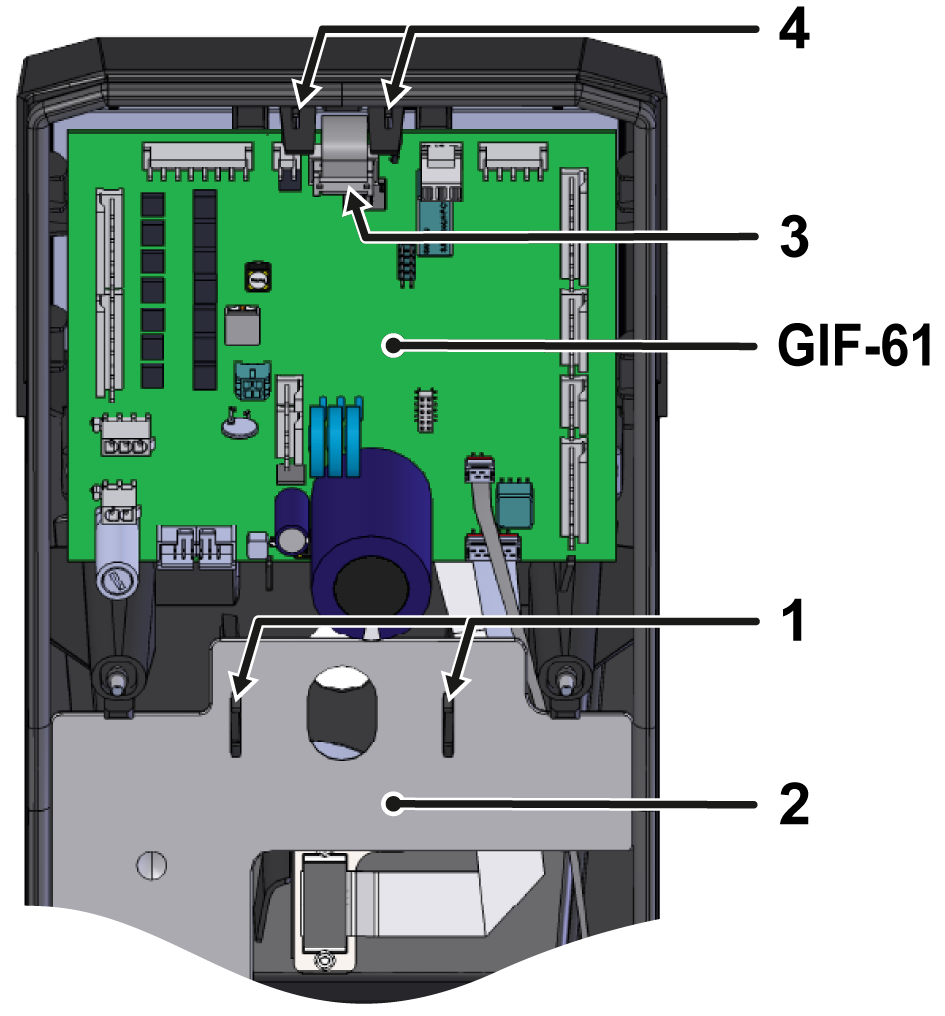

  • Premere insieme le clip di montaggio (①) e rimuovere la copertura del cavo (②).
  • Scollegare il connettore (③) dalla scheda dell'unità GIF-61.
  • Premere le cinghie di montaggio della scheda del dispositivo GIF-61 (④) verso l'esterno. La tavola può ora essere sollevata e ripiegata.
    • I connettori sulla scheda del circuito non devono essere rimossi.

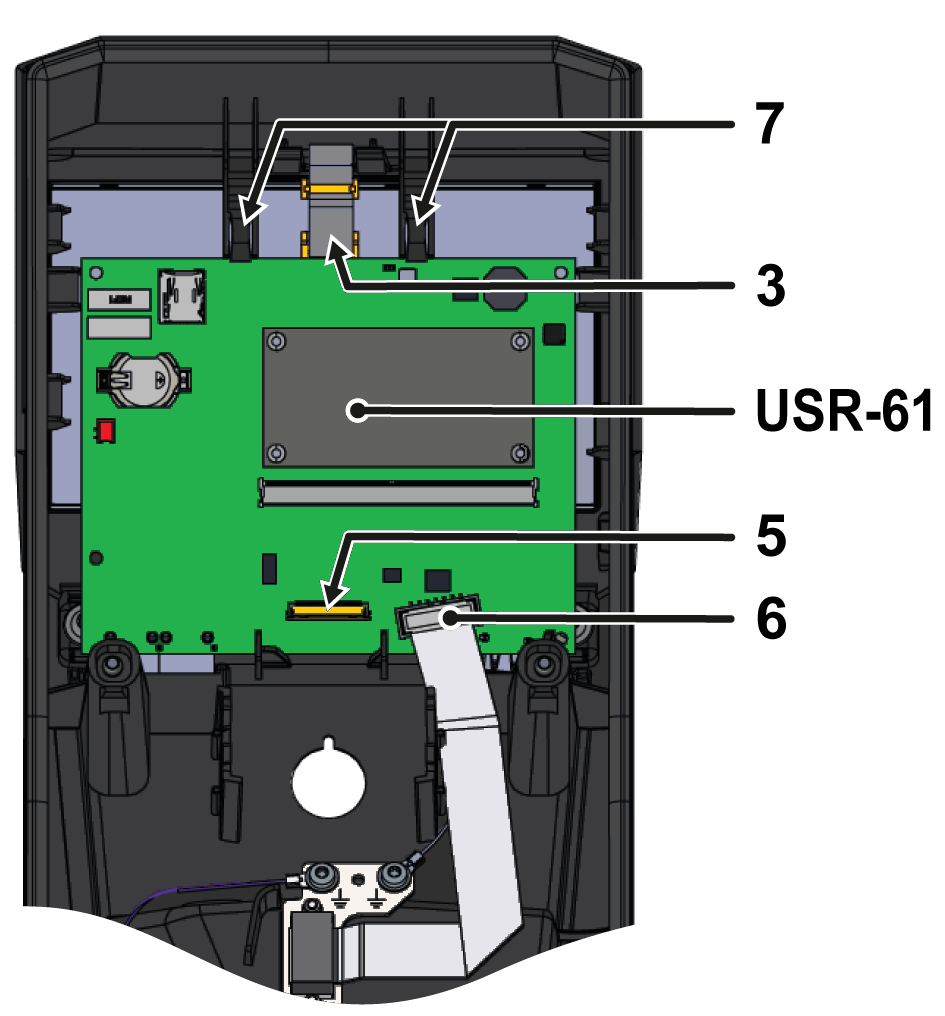

  • Scollegare il cavo di connessione (⑤) dal Display al controller USR-61.
    • Il connettore del Display deve essere sbloccato (ad esempio con un cacciavite piatto) prima di poter rimuovere la connessione via cavo.
  • Scollegare il connettore (⑥) dalla connessione HB_CAN al controller USR-61.
  • Spingere le cinghie di montaggio del controller USR-61 (⑦) verso l'esterno. Il circuito stampato può ora essere sollevato.
    • Rimuovere il cavo di terra dal retro della scheda.
  • Collega il cavo di terra al retro del nuovo controller USR-61.
  • Inserire il controller USR-61 negli appositi recessi.
    • Verificare che le cinghie di montaggio (⑦) siano ben fissate
  • Ricollegare i connettori (③, ⑤, ⑥) al controller USR-61.
  • Inserire la scheda dell'unità GIF-61 negli appositi recessi.
    • Verificare che le cinghie di montaggio (④) siano ben fissate.
  • Ricollegare il connettore (③) alla scheda dell'unità GIF-61.
  • Inserire il copricavo (②) negli appositi incavi.
    • Verificare che le clip di montaggio (①) siano fissate correttamente

Chiudi la parte anteriore

  • Ripiega la parte anteriore e fissa 2 viti Torx.

Funzione di controllo

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
    • L'unità esegue un aggiornamento software automatico.
  • Controlla la zona oraria, la data e l'ora e impostali correttamente se necessario.

NOTA!

I dati di configurazione e calibrazione sono memorizzati sulla scheda del dispositivo GIF-61 e quindi non vengono persi quando il controller USR-61 viene sostituito.

  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
    • Controlla le funzioni dell'unità (rules per il Valore teorico desiderato)
  • Spegnere l'unità utilizzando il pulsante I/O ().
    • L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
