T25305-X: 압력 센서

목적

압력 센서 교체 (BP 1, BP 2, BP 3)

자격 검증

전문가 직원

소재

필수 자료

• 톡스 스크루드라이버 사이즈 20
• 케이블 타이

계속 진행하기

냉각 및 배수

• 기본 화면에서 기능 버튼 () 을 누릅니다.
• 기본 화면에서 기능 버튼 () 을 누릅니다.
  • 장치가 냉각되고 금형을 비운 후 전원을 끕니다.

압력 확인 및 전원 끄기

• [디스플레이] > [실제 값] > [시스템 압력] 을 선택합니다.
  • 시스템 압력은 0.0 (±0.1) bar로 표시되어야 합니다.
• 압력계에 표시된 압력은 0.0 (+0.3) bar여야 합니다.

• 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.

커버를 제거하고 앞면을 엽니다.

• 장치에서 커버를 제거합니다 (→장치 열기).
• 전면 도어를 열고 Torx 나사 두 개를 풀어 앞면을 완전히 아래로 접습니다.

예비 부품 교체

• GIF-61 장치 보드에서 압력 센서 케이블 (BP_1, BP_2, BP_3) 을 제거하고 케이블을 완전히 제거합니다. GIF-61

• • BP 1 → X31.1 (GIF-61)
  • BP 2 → X31.2 (GIF-61)
  • BP 3 → X31.3 (GIF-61)

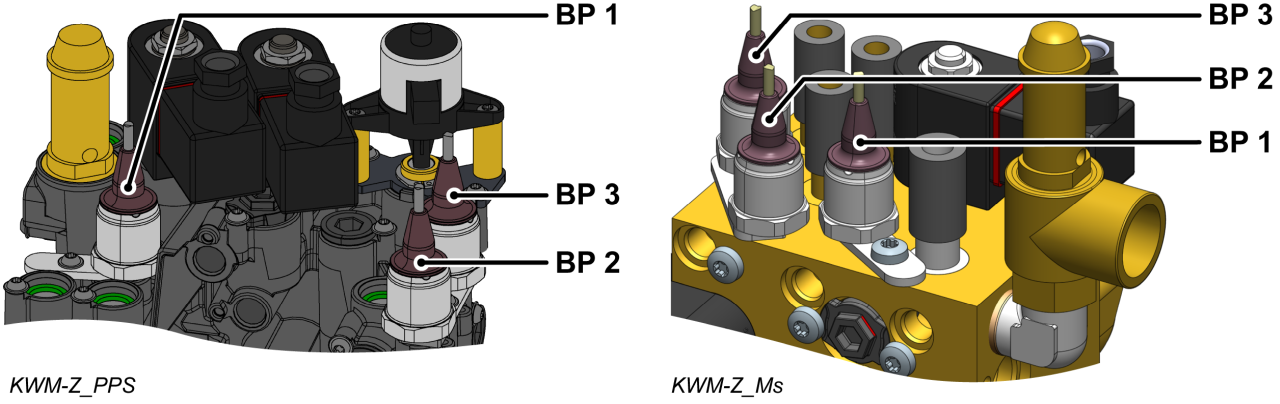

• Torx 나사를 제거하고 장착 플레이트를 제거합니다.
• 압력 센서를 제거합니다.
• 필요한 경우 새 O-링 (T28662) 을 사용하십시오. 그렇지 않으면 이전 O-링을 사용하십시오.
  • 밀봉 표면이 깨끗하고 이물질이 없는지 확인하십시오.
• 새 압력 센서와 브래킷을 설치하고 장착 나사로 고정합니다.
  • 플라스틱 냉각수 모듈 (PPS) 의 경우 나사를 2Nm으로 조이십시오. 초과하지 마십시오!
• 압력 센서 (BP_1, BP_2, BP_3) 의 케이블을 GIF-61 장치 보드에 배선하여 연결합니다. GIF-61

• • BP 1 → X31.1 (GIF-61)
  • BP 2 → X31.2 (GIF-61)
  • BP 3 → X31.3 (GIF-61)

• 분리한 케이블 타이를 다시 연결하거나 새 것으로 교체하십시오.
• 앞면을 접고 Torx 나사 2개를 고정하세요.

보정 확인

주의 — 잘못된 보정 위험!

잘못된 보정으로 인해 장치가 오작동할 수 있습니다. 따라서: 보정 확인

• 전원 플러그와 스위치를 연결하고 메인 스위치 (QS 1) 의 전원을 켭니다.
• 장치가 무압 상태인지 확인하십시오. 압력계에 표시된 압력은 0.0 (+0.3) bar여야 합니다.
• [디스플레이] > [실제 값] > [시스템 압력] 을 선택합니다.
  • 시스템 압력은 0.0 (±0.1) bar로 표시되어야 합니다.
  • 편차가 0.1bar 이상인 경우 압력 센서를 교정해야 합니다.

압력 센서 캘리브레이션

선형 오차가 더 큰 경우 개별 압력 센서를 교정할 수 있습니다.

• [사용자 프로필] 을 선택하고 “유지보수”로 설정합니다.
• [서비스] > [보정] > [압력 ] > [압력 센서 1/2/3 오프셋] 을 선택합니다.
  • 이에 따라 오프셋을 설정합니다.
• 확인 프로세스를 다시 시도하세요.

견고성 및 기능 확인

• I/O 버튼 () 을 사용하여 장치를 켜고 장치의 조임 상태와 기능을 확인하십시오.

전원을 끄고 덮개를 설치합니다.

• I/O 버튼 () 을 사용하여 장치를 끕니다.
  • 장치의 전원이 꺼지고 필요한 경우 장치가 냉각되고 무압 상태인 상태가 됩니다.
• 메인 스위치 (QS 1) 를 끄다.
• 장치의 덮개를 다시 부착합니다 (→장치 열기).
