목적:

펌프 임펠러 교체

자격

전문가 직원

재료:

Pos.지정조항카운트
01

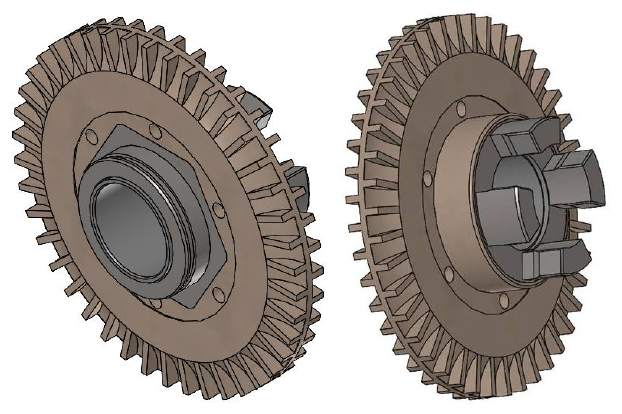

펌프 임펠러 PEEK 69,6x6,85

T289711
02

그래파이트 개스킷 86,5x81x2,2

T289721

필수 자료

  • 톡스 스크루드라이버, 사이즈 20, 30
  • 오픈 엔드 렌치, 사이즈 10, 12
  • 링 스패너, 사이즈 10

계속 진행하기

주의!

장치를 사용하려면 안전 지침과 퀵 가이드에 대한 지식이 필요합니다. 그 이유는 다음과 같습니다.

작업을 시작하기 전에 안전 지침과 퀵 가이드를 주의 깊게 읽으십시오. 안전한 작업의 기본 요구 사항은 모든 안전 지침을 준수하고 자격을 갖춘 전문가가 개인 상해 및 재산 피해와 관련된 사고를 예방하기 위한 신중한 조치를 취하는 것입니다.

자기장으로 인한 생명 위험!

자기 결합 펌프 부위의 강한 자기장은 심박 조율기를 사용하는 사람의 생명을 위협할 수 있습니다. 그러므로:
— 심박 조율기를 사용하는 사람이 마그네틱 커플링을 분해해야 하는 유지보수 작업 (펌프 헤드 교체, 스플릿 컵 씰 교체) 을 수행하지 않도록 하십시오.

주의사항!

완전히 조립된 펌프에서는 자기장이 주변 부품에 의해 완전히 차단되므로 정지 상태 또는 작동 중에도 위험하지 않습니다.

냉각 및 배수

  • 기본 화면에서 기능 버튼 () 을 누릅니다.
  • 기본 화면에서 기능 버튼 () 을 누릅니다.
    • 장치가 냉각되고 금형을 비운 후 전원을 끕니다.

압력 확인 및 커버 제거

  • [디스플레이] > [실제 값] > [시스템 압력] 을 선택합니다.
    • 시스템 압력은 0.0 (±0.1) bar로 표시되어야 합니다.
  • 압력계에 표시된 압력은 0.0 (+0.3) bar여야 합니다.

  • 메인 스위치 (QS 1) 를 끄고 전원 플러그를 뽑습니다.
  • 장치에서 커버를 제거합니다 (→장치 열기).

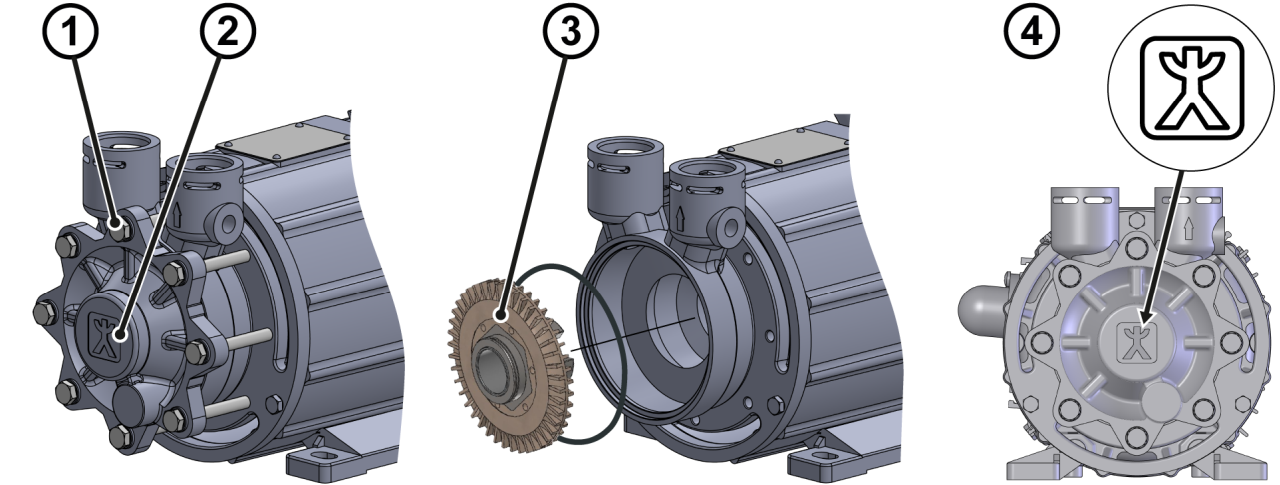

예비 부품 교체

  • 펌프를 제거하고 평평한 비자성 장착 표면에 놓으십시오.

  • 8개의 육각 나사 ① 로 하우징 커버를 제거합니다.
  • 나사와 하우징 커버 제거 ②
  • 세라믹 샤프트에서 펌프 임펠러를 제거합니다 ③
    • 필요한 경우 풀러를 사용하세요. 자세한 정보는 HB-Therm에 문의하십시오.

주의사항!

주행 및 밀봉 표면은 깨끗하고 오염 물질이 없어야 합니다. 손상된 그래파이트 씰은 필요한 경우 교체해야 합니다 (옵션으로 제공).

견고성 및 기능 확인

  • 전원 플러그와 스위치를 연결하고 메인 스위치 (QS 1) 의 전원을 켭니다.
  • I/O 버튼 () 을 사용하여 장치를 켜고 장치의 조임 상태와 기능을 확인하십시오.
    • 옵션사양 품질 검사를 위해 HB-TP 테스터를 사용하십시오.
  • 구성 요소 유지 관리 간격을 리셋합니다. 여기를 클릭하세요...

전원을 끄고 덮개를 설치합니다.

  • I/O 버튼 () 을 사용하여 장치를 끕니다.
    • 장치의 전원이 꺼지고 필요한 경우 장치가 냉각되고 무압 상태인 상태가 됩니다.
  • 메인 스위치 (QS 1) 를 끄다.
  • 장치의 덮개를 다시 부착합니다 (→장치 열기).
