냉각 회로의 물 요구 사항은 시스템 회로의 물 요구 사항과 다를 수 있습니다. 한 가지 해결책은 시스템 회로를 냉각수가 아닌 별도의 시스템 용수 연결을 통해 처리 된 물로 채우는 것입니다. 필요한 경우 냉각수 및 시스템 용수의 공통 연결을 별도의 연결로 변환할 수 있습니다. 이러한 방식으로 두 급수 회로의 각 요구 사항을 충족할 수 있습니다.

필요한 장비:

  • 톡스 스크류드라이버

  • 일자형 스크루 드라이버

  • O-링용 조립 그리스 (예: 실리콘 그리스)

계속 진행하기

주의사항!

설치하기 전에 리버서블 핀과 연결 핀의 O-링을 적절한 장착 그리스로 윤활하십시오. 이렇게 하면 설치가 더 쉬워지고 손상이 방지되며 O-링의 수명이 늘어납니다.

연결부를 자세히 살펴본 모습:

냉각수 및 시스템 용수 입력

  1. Torx 드라이버로 나사 (①) 를 제거하고 장착 브래킷을 제거합니다.
  2. 슬롯 드라이버를 연결 핀 (②) 의 홈에 삽입하고 레버를 사용하여 제거합니다.
  3. 리버서블 콘 (③) 을 손으로 제거하고 180° 돌린 다음 다시 삽입합니다.
  4. 커넥터 핀 (②) 을 다시 설치합니다.
  5. 장착 브래킷을 설치하고 Torx 드라이버로 나사 (①) 를 조입니다.

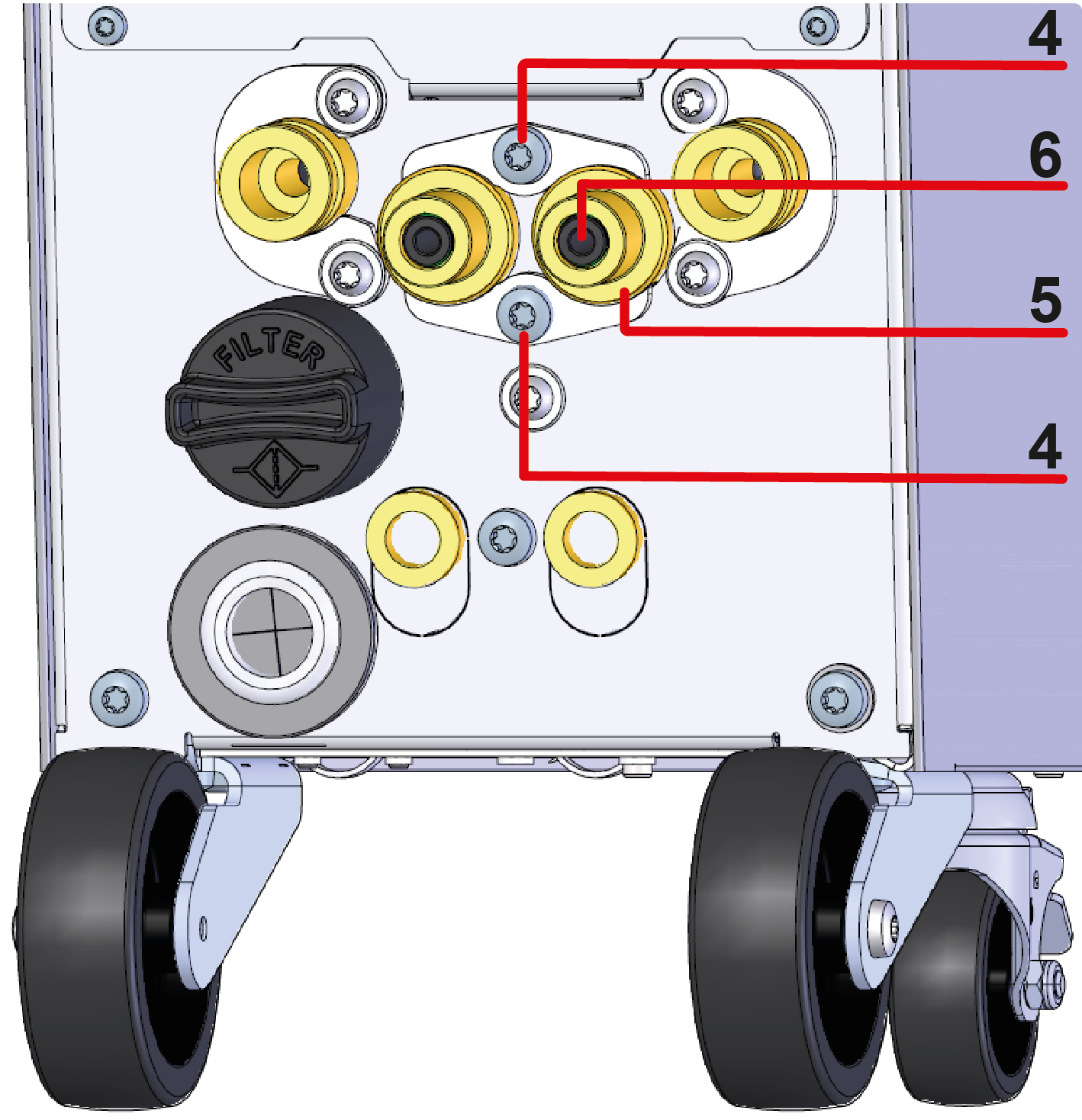

냉각수 및 시스템 용수 출력

  1. Torx 드라이버로 나사 (④) 를 제거하고 장착 브래킷을 제거합니다.
  2. 플랫 헤드 드라이버를 연결 핀 (⑤) 의 홈에 삽입하고 레버를 사용하여 제거합니다.
  3. 리버서블 콘 (⑥) 을 손으로 제거하고 180° 돌려 다시 끼웁니다.
  4. 커넥터 핀 (⑤) 을 다시 설치합니다.
  5. 장착 브래킷을 설치하고 Torx 드라이버로 나사 (④) 를 조입니다.
