T29263-X: Papildoma įranga_ZG
tikslas
Papildomos įrangos modifikavimas ZG
kvalifikacija
profesionalūs darbuotojai
Medžiaga
| Pos | Paskyrimas | Daiktai | T29263-1 | T29263-2 | T29263-3 | T29263-4 |
| 01 | žalvario modulis ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | varžtais 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegelis 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Varžtas 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Suspaudimo pavasaris 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Užrakinimo žiedas 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | O-žiedas 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | O-žiedas 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | Torx varžtas M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | žarna linija DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | žarna linija DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | kabelis X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | kabelis X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichtung 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | kabelis X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | kabelis X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | O-žiedas 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | O-žiedas 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Deckelis 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | kištuko varžtas 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | Plokštės tipas | T19277 | 3 | 3 | 3 | 3 |
Reikalinga medžiaga
- Torx atsuktuvas
- atviro galo veržliaraktis
- Kryžminis atsuktuvas
- Saugos žiedo replės
- karšto oro pūstuvas
- Sriegio sandariklis (pvz., Loctite 620 skysčio sandariklis)
Tęskite
DĖMESIO!
Darbas su prietaisu reikalauja žinių apie saugos instrukcijas ir trumpa instrukcija. Štai kodėl:
Prieš pradėdami bet kokį darbą, atidžiai perskaitykite saugos instrukcijas ir “trumpa instrukcija”. Pagrindinis saugaus darbo reikalavimas yra visų saugos instrukcijų laikymasis ir kruopštus kvalifikuotų specialistų veiksmas, siekiant išvengti nelaimingų atsitikimų, susijusių su kūno sužalojimu ir turtine žala.
Aušinimas ir ištuštinimas
- Pagrindiniame ekrane bakstelėkite funkcinį mygtuką (
). - Pagrindiniame ekrane bakstelėkite funkcinį mygtuką (
).- įrenginys atvėsina ir ištuština pelėsį prieš jį išjungiant.
Patikrinkite slėgį ir išjunkite
- Pasirinkite [Ekranas] > [Faktinės vertės] > [Sistemos slėgis].
- Sistemos slėgis turi indikatorius 0,0 (± 0,1) bar.
- Slėgis, kurį rodo izoterm. Režimas, turi būti 0,0 (+0,3) bar.
- Išjunkite pagrindinį jungiklį (QS 1), ištraukite maitinimo kištuką.
Pašalinkite jungtis ir dangčius
DĖMESIO!
Sraigtinės jungtys užsandarinamos sriegio sandarikliu, todėl lėtai atpalaiduojamos. Priešingu atveju kyla pavojus, kad varžto jungtis bus pažeista (pvz., nuplėšiama varžto galvutė). Štai kodėl:
- Jei įmanoma, iš anksto sušildykite klijų junginį
- Visos išorinės hidraulinės jungtys Ištek. Rež. (OUT) ir grąžinimo (IN).
- įrenginiai, kurių serijos numeris yra iki 2413-nn: nuimkite tarpinį adapterį.
- Nuimkite dangčius nuo įrenginys (→Atidaryti įrenginys).
- Atidarykite priekines duris ir visiškai sulenkite priekį, atlaisvindami du “Torx” varžtus.
- Nuimkite visą viršutinį ortakio dangtį. Norėdami tai padaryti, atsukite ir nuimkite 6 tvirtinimo varžtus.
Įdiekite žarnos liniją

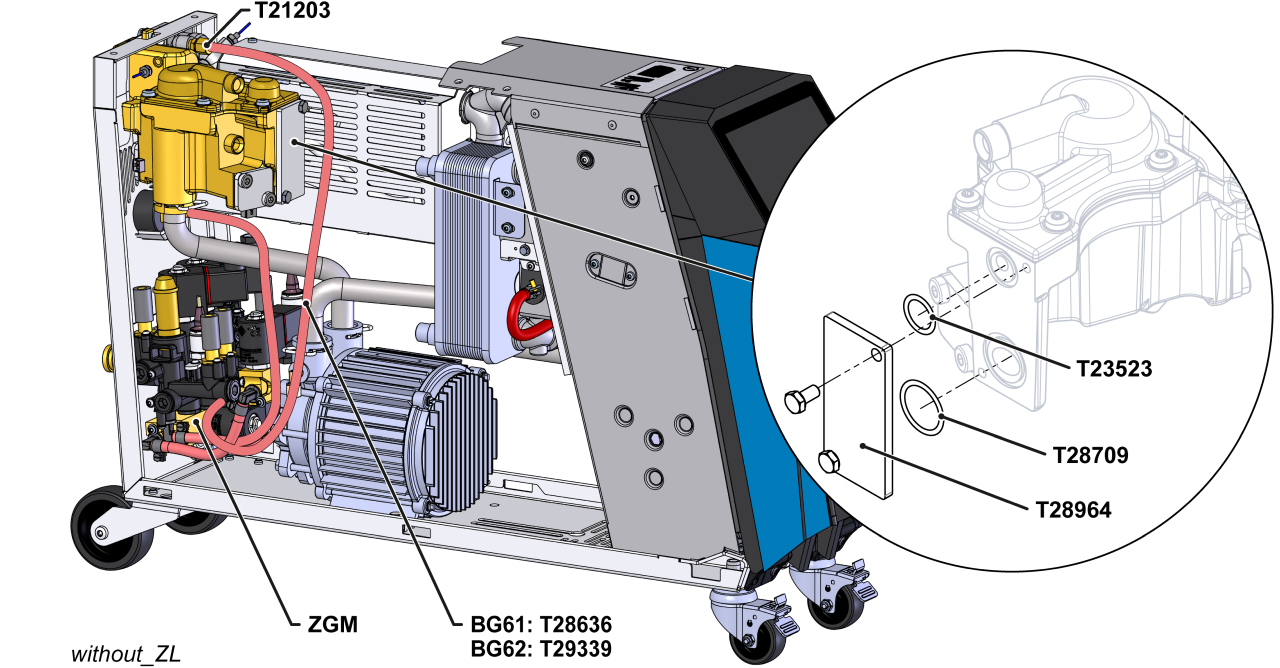

- Prietaisas be papildomos įrangos ZL:
- Nuimkite DN3 žarnos liniją tarp šilumos perdavimo modulio (WTM) ir aušinimo vandens modulio (KWM-Z). Ši eilutė nebereikalinga.
- Pakeiskite dangtelį ir O-žiedus (T28964, T23523, T28709) esamais šilumos perdavimo modulio (WTM) komponentais.
- Nuimkite sandarinimo varžtą ant šildymo modulio (EHM). Įdiekite naują montažą (T21203) su sriegio sandarikliu.

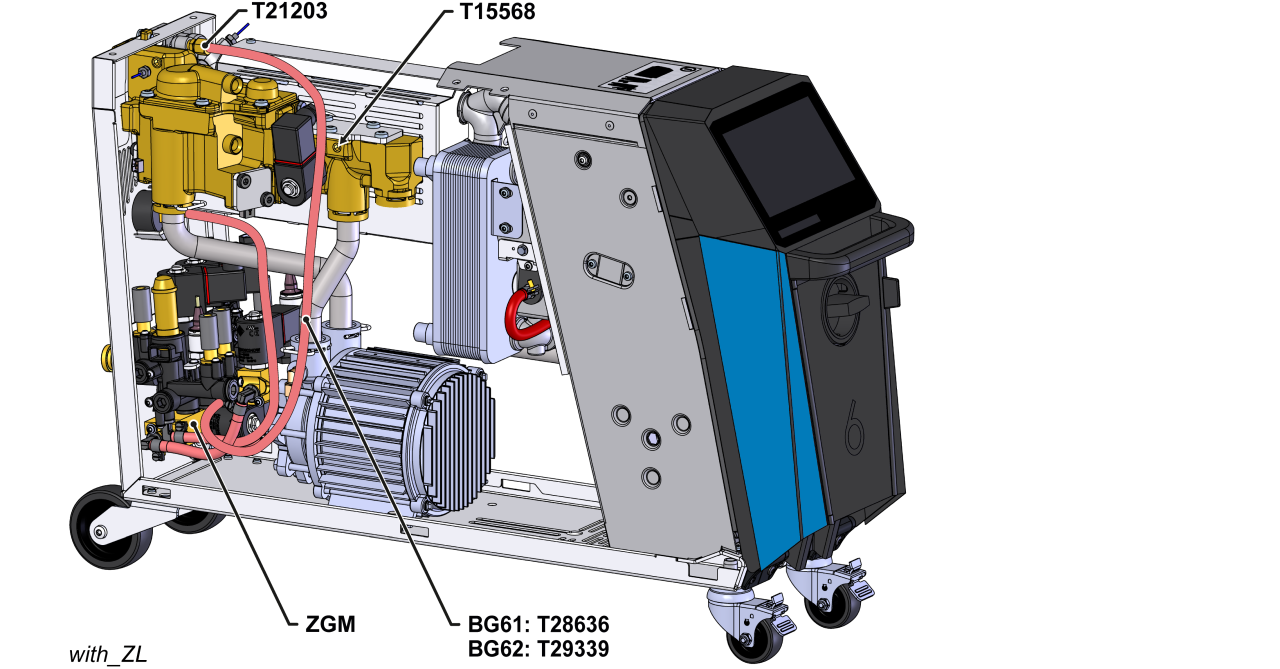

- įrenginys su papildoma įranga ZL:
- Nuimkite DN3 žarnos liniją tarp nuotėkio stotelė modulio (ZLM) ir aušinimo vandens modulio (KWM-Z). Linija nebereikalinga
- Nuimkite varžtą ant nuotėkio stotelė modulio (ZLM). Įdėkite naują varžto kištuką (T15568) su sriegio sandarikliu
- Išimkite jau surinktą modulį (ZLM-1) iš aušinimo vandens modulio. Šis modulis nebereikalingas.
- Įdiekite naują DN3 žarnos liniją tarp aušinimo vandens modulio (KWM-Z) ir šildymo modulio (EHM).
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Ištraukite angas (AIR IN, AIR OUT) įrenginio galinėje sienelėje.
- Jei reikia: Perforuotas vietas apdorokite metaliniu kaltu ir plaktuku.

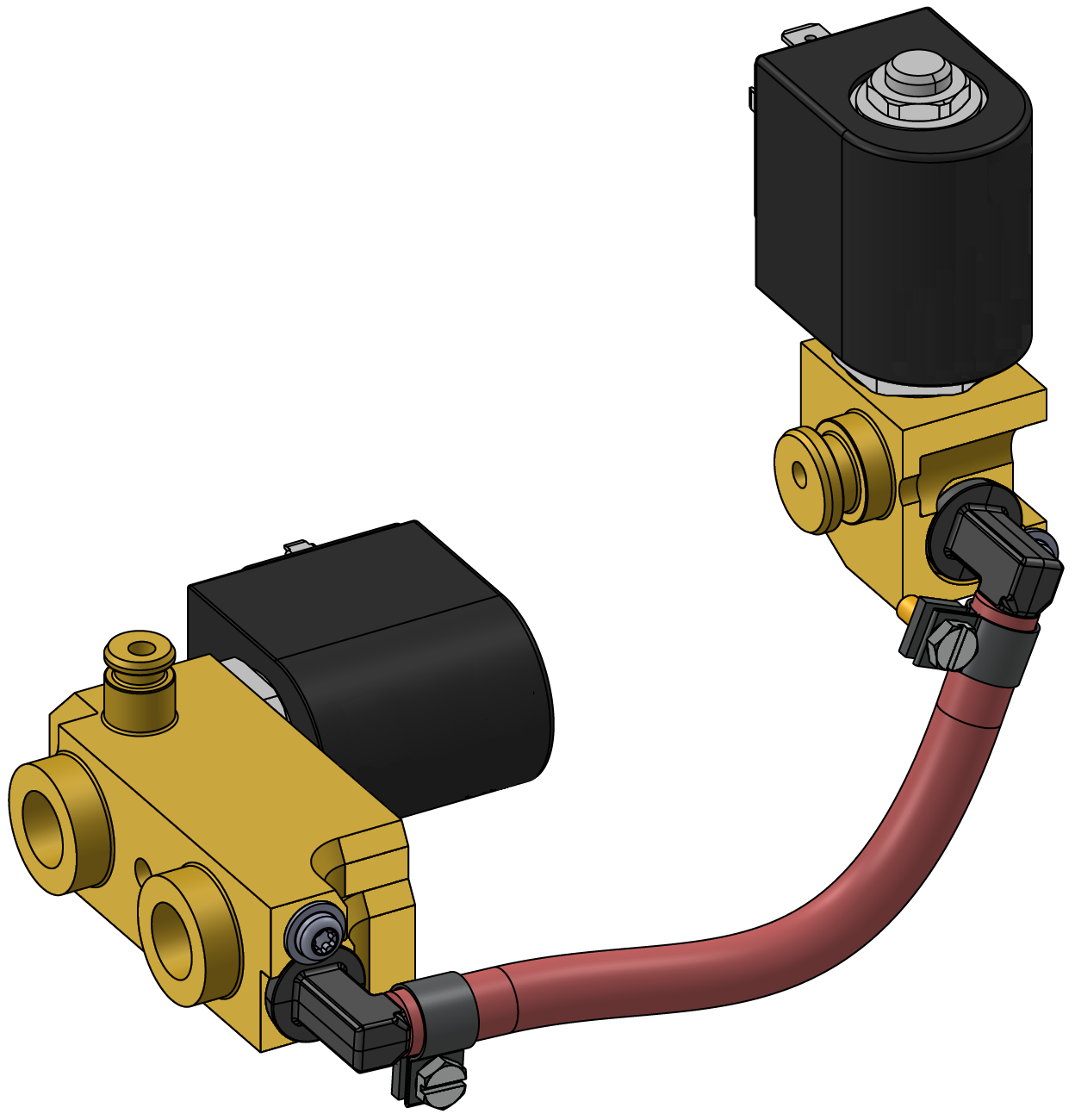

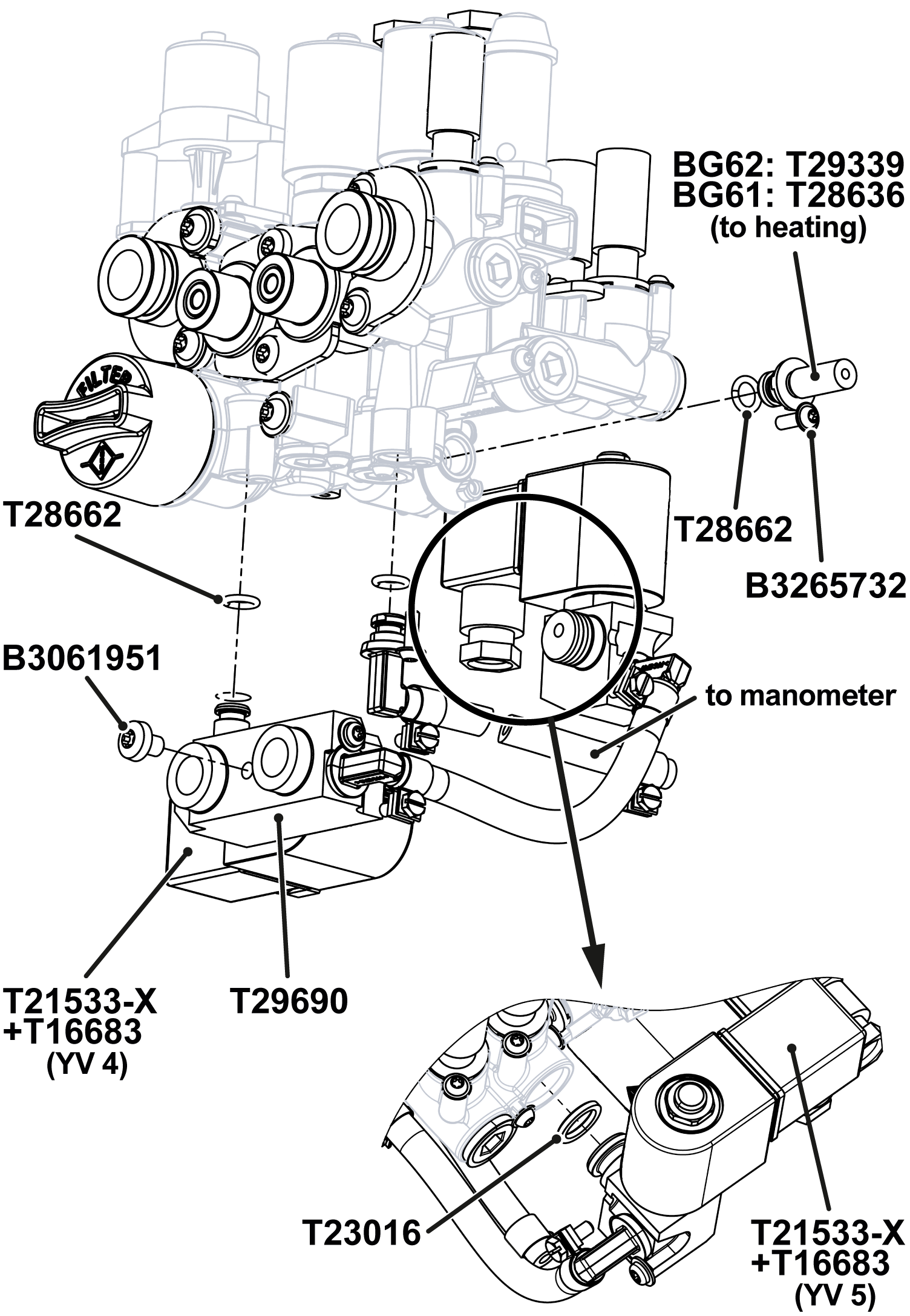

- Įdiekite modulį (ZGM-X, T29690) su susijusiais komponentais ant aušinimo vandens modulio (KWM-Z) (pav.).
- Pritvirtinkite modulį (ZGM-X) prie galinės įrenginys sienelės varžtu (B3061951).

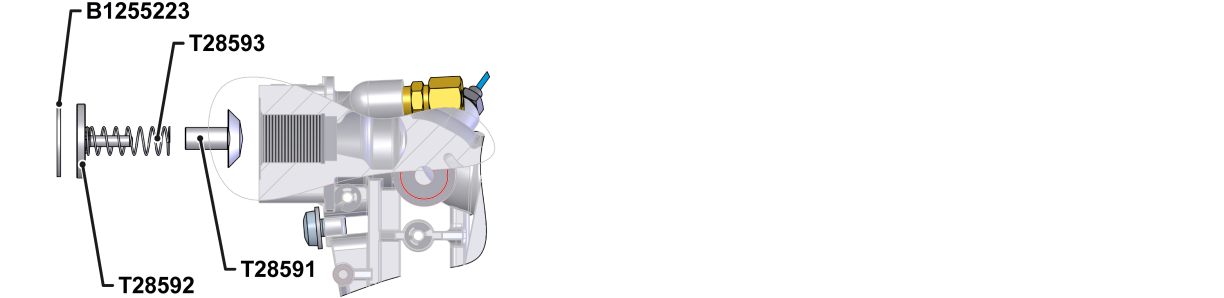

Įdiekite vožtuvas (7.10)
- Įdiekite vožtuvas komponentus į A prievadą (OUT) ir pritvirtinkite juos apsauginiu žiedu (pav.).
- Iš naujo įdiekite ortakio dangtį. Apsaugokite 6 tvirtinimo varžtais.
Prijunkite kabelį ir lazdą ant Type plokštės
- Nuveskite vožtuvas kabelį (T29295-X, T21533-X) palei esamą kabelio diržą į elektros korpusą.
- Prijunkite vožtuvo kabelį prie įrenginys plokštės (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Pakeiskite pašalintus kabelių ryšius naujais.
- Sulenkite priekį ir pritvirtinkite 2x “Torx” varžtus.
- Laikykis ant Type plokštės (T19277):
- ant galinės sienelės įrenginys
- ant durų viduje
- greitame vadove (O8402-X)
Patikrinkite sandarumą ir funkciją
- Pakartotinai įdiekite išorines hidraulines jungtis ant Ištek. Rež. (OUT) ir grąžinimo (IN).
- Prijunkite suspausto oro tiekimą (AIR_IN jungtis).
- Prijunkite grįžtamojo srauto jutiklio gedimas tiekimą (C jungtis).
- Prijunkite maitinimo kištuką ir įjunkite pagrindinį jungiklį (QS 1).
-
Įjunkite įrenginys naudodami įvesties/išvesties mygtuką (
), patikrinkite įrenginys sandarumą ir funkciją.
Išjunkite ir įdiekite dangčius
-
Išjunkite įrenginys naudodami įėjimo/išvesties mygtuką ().
- įrenginys išsijungia ir, jei reikia, atšaldomas ir slopinamas.
- Išjunkite pagrindinį jungiklį (QS 1).
- Iš naujo pritvirtinkite dangčius nuo įrenginys (→Atidaryti įrenginys).
