mērķis

Sūkņa lāpstiņriteņa nomaiņa

kvalifikācija

speciālisti

Materiāls

Pos.ApzīmējumsPriekšmetiSkaits
01

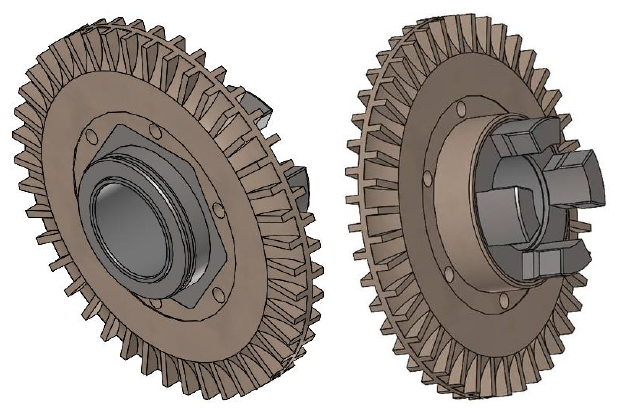

sūkņa lāpstiņritenis PEEK 69,6x6,85

T289711
02

grafīta blīve 86,5x81x2,2

T289721

Nepieciešamais materiāls

  • Torx skrūvgriezis, size 20, 30
  • Atvērtā gala atslēga, 10., 12. Size
  • Gredzena uzgriežņu atslēga, 10. Size

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

Bīstami dzīvībai magnētiskā lauka dēļ!

Spēcīgais magnētiskais lauks magnētiski savienotā Sūknis zonā var būt dzīvībai bīstams cilvēkiem ar elektrokardiostimulatoriem. Tāpēc:
— Pārliecinieties, ka cilvēki ar elektrokardiostimulatoriem neveic nekādus apkopes darbi, kas prasa demontēt magnētisko savienojumu (sūkņa galvas nomaiņa, sadalīta kausa blīvējuma nomaiņa).

PIEZĪME!

Pilnībā samontētos sūkņos magnētiskie lauki ir pilnībā pasargāti ar apkārtējiem komponentiem, tādēļ nav bīstami ne stacionārā, ne ekspluatācijas laikā.

atdzesēt un iztukšot

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • Pamata ekrāns pieskarieties funkciju pogai ().
    • Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet spiedienu un noņemiet vākus

  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    • Sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
  • Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.
  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).

Rezerves daļas nomaiņa

  • Noņemiet Sūknis un novietojiet to uz plakanas, nemagnētiskas montāžas virsmas.
    • Ja nepieciešams, ievērojiet “Sūknis” rezerves daļu rokasgrāmatā sniegtos papildu norādījumus. klikšķiniet šeit...

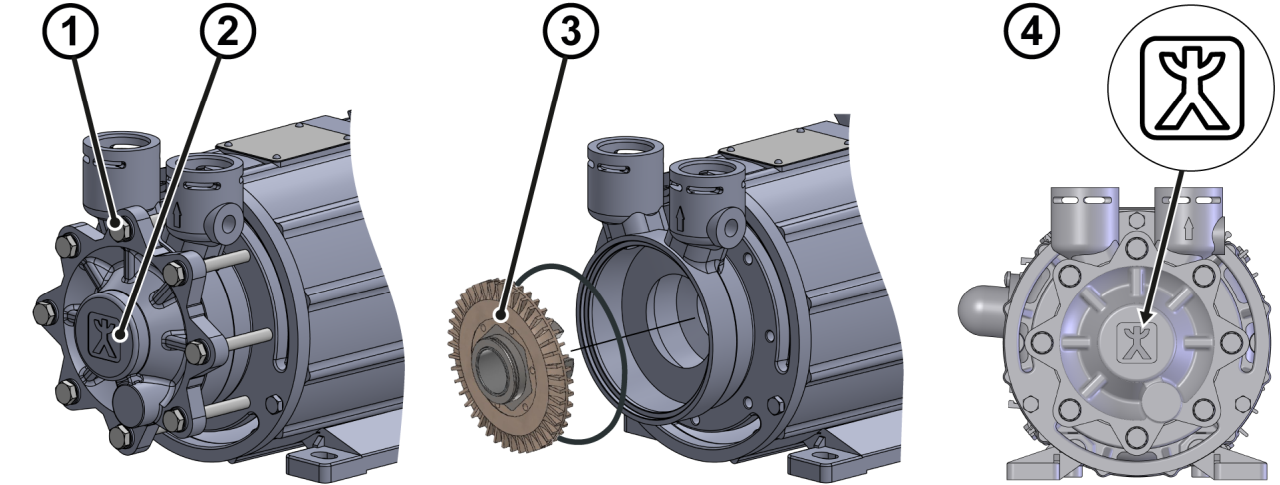

  • Noņemiet Korpusi vāku ar 8 sešstūra skrūvēm ①.
  • Noņemiet skrūves un Korpusi vāku ②
  • Noņemiet sūkņa lāpstiņu no keramikas vārpstas ③
    • Ja nepieciešams, izmantojiet griezēju. Lai iegūtu vairāk informācija, lūdzu, sazinieties ar HB-Therm.

PIEZĪME!

Darbības un blīvēšanas virsmām jābūt tīrām un bez piesārņotājiem. Bojātas grafīta plombas vajadzības gadījumā jānomaina (pieejama kā opcija).

Pārbaudīt hermētiskumu / funkcija

  • Pievienojiet strāvas kontaktdakšu un ieslēgt galvenais slēdzis (QS 1).
  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.
    • Pēc izvēles izmantojiet HB-TP testeri kvalitātes pārbaude.
  • Atiestatīt komponentu uzturēšanas intervālu. Spiediet šeit...

izslēgt un instalēt vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    • Ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
