T29263-X: Aanvullende uitrusting_ZG
doel
Achteraf inbouwen van extra uitrusting ZG
kwalificatie
vakkundig personeel
Materiaal
| Pos | Aanduiding | Artikel | T29263-1 | T29263-2 | T29263-3 | T29263-4 |
| 01 | koperen module ZGM-X | T29690 | 1 | 1 | 1 | 1 |
| 02 | schroeven 6i-1/8 - Ms | T21203 | 1 | 1 | 1 | 1 |
| 03 | Kegel 19,6x19,5 | T28591 | 1 | 1 | 1 | 1 |
| 04 | Bout 23,8x19,5 | T28592 | 1 | 1 | 1 | 1 |
| 05 | Drukveer 8,63x0,63x35 - A2 | T28593 | 1 | 1 | 1 | 1 |
| 06 | Vergrendelingsring 25x1,2 - A4 | B1255223 | 1 | 1 | 1 | 1 |
| 07 | O-ring 7,5x2 - FPM | T28662 | 3 | 3 | 3 | 3 |
| 08 | O-ring 11,9x2,6 - FPM | T23016 | 1 | 1 | 1 | 1 |
| 09 | Torx-schroef M6x8 - A2 | B3061951 | 1 | 1 | 1 | 1 |
| 10 | slangleiding DN3x570 | T28636 | 1 | 1 | - | - |
| 11 | slangleiding DN8x840 | T29339 | - | - | 1 | 1 |
| 12 | kabel X52.2 1,3 m | T21533-11 | 1 | 1 | - | - |
| 13 | kabel X52.2 1,85 m | T21533-8 | - | - | 1 | 1 |
| 14 | Dichting 29x29x1,5 | T16683 | 2 | 2 | 2 | 2 |
| 15 | kabel X52.3, 1,3 m | T29295-1 | 1 | 1 | - | - |
16 | kabel X52.3, 1,85 m | T29295-2 | - | - | 1 | 1 |
| 17 | O-ring 17x2 - FPM | T23523 | 1 | - | 1 | - |
| 18 | O-ring 25x2 - FPM | T28709 | 1 | - | 1 | - |
| 19 | Deksels 88x41,5x5 | T28964 | 1 | - | 1 | - |
| 20 | plugschroef 1/8 - Ms | T15568 | - | 1 | - | 1 |
| 21 | Typeplaatje | T19277 | 3 | 3 | 3 | 3 |
Benodigd materiaal
- Torx-schroevendraaier
- steeksleutel
- Kruisschroevendraaier
- Veiligheidsringtang
- heteluchtventilator
- Schroefdraadafdichtmiddel (bijv. Loctite 620 liquid seal)
pocedure
LET OP!
Voor het werken met het apparaat is kennis van de veiligheidsinstructies en de korte handleiding vereist. Daarom:
Lees de veiligheidsinstructies en de korte handleiding zorgvuldig door voordat u met de werkzaamheden begint. De basisvereiste voor veilig werken is naleving van alle veiligheidsinstructies en zorgvuldige actie door gekwalificeerd vakkundig personeel om ongevallen met persoonlijk letsel en materiële schade te voorkomen.
Afkoelen en legen
- Tik op het basisbeeldscherm op de functieknop (
). - Tik op het basisbeeldscherm op de functieknop (
).- Het apparaat koelt af en leegt de mal voordat deze wordt uitgeschakeld.
Controleer de druk en schakel uit
- Selecteer [Display] > [Actuele Waarden] > [Systeemdruk].
- De systeemdruk moet 0,0 (±0,1) bar aangeven.
- De door de manometer aangegeven druk moet 0,0 (+0,3) bar zijn.
- De hoofdschakelaar uitschakelen (QS 1), de stekker eruit trekken.
Aansluitingen en afdekkingen verwijderen
LET OP!
Schroefverbindingen zijn afgedicht met schroefdraadafdichtmiddel en komen daardoor langzaam los. Anders bestaat het gevaar dat de schroefaansluiting wordt beschadigd (bijvoorbeeld door de schroefkop eraf te scheuren). Daarom:
- Warm de kleefstof indien mogelijk vooraf op
- Alle externe hydraulische aansluitingen op de Voorloop (OUT) en Terugloop (IN).
- Voor apparaten met een serienummer tot 2413-nnn: verwijder de tussenliggende adapter.
- Verwijder de hoezen van het apparaat (→Apparaat openen).
- Open de voordeur en vouw de voorkant helemaal naar beneden door de twee Torx-schroeven los te draaien.
- Verwijder de volledige afdekking van het bovenste luchtkanaal. Hiervoor draait u 6 bevestigingsschroeven los en verwijdert u ze.
Installeer de slangleiding

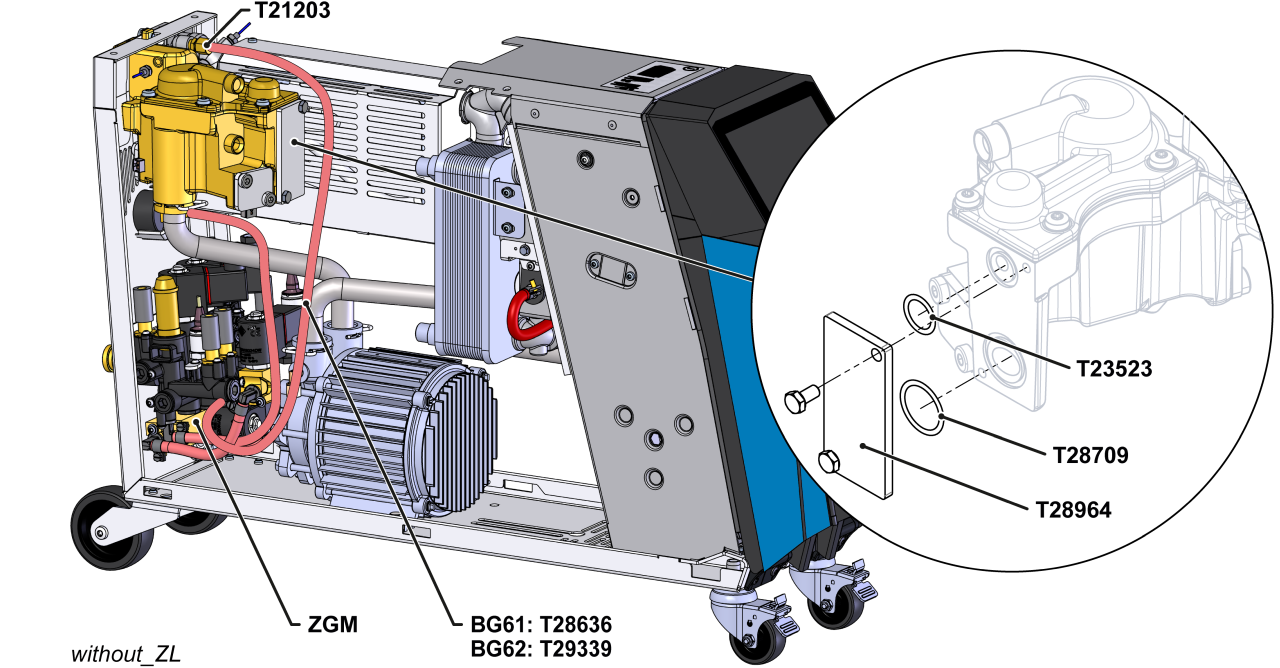

- Apparaat zonder extra apparatuur ZL:
- Verwijder de DN3-slangleiding tussen de warmteoverdrachtsmodule (WTM) en de koelwatermodule (KWM-Z). Deze lijn is niet langer vereist.
- Vervang de Deksels en O-ringen (T28964, T23523, T28709) door bestaande componenten op de warmteoverdrachtsmodule (WTM).
- Verwijder de afdichtingsschroef op de verwarmingsmodule (EHM). Monteer een nieuwe schroefaansluiting (T21203) met schroefdraadafdichtmiddel.

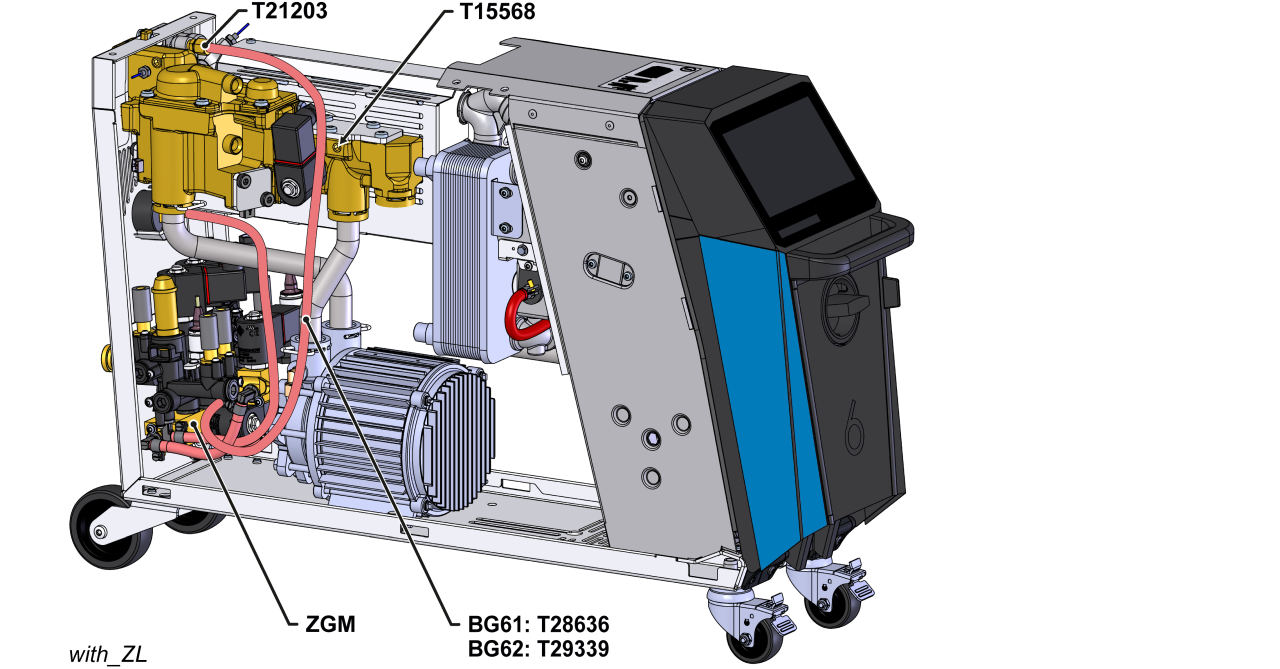

- apparaat met extra uitrusting ZL:
- Verwijder de DN3-slangleiding tussen de lekstopmodule (ZLM) en de koelwatermodule (KWM-Z). Lijn is niet langer nodig
- Verwijder de schroef van de lekstopmodule (ZLM). Installeer een nieuwe schroefplug (T15568) met schroefdraadafdichtmiddel
- Verwijder de reeds gemonteerde module (ZLM-1) uit de koelwatermodule. Deze module is niet langer nodig.
- Installeer een nieuwe DN3-slangleiding tussen de koelwatermodule (KWM-Z) en de verwarmingsmodule (EHM).
- HB-100/140/160Z61 → T28636
- HB-100/140/160Z62 (4T/4S) → T29339
- Breek openingen (AIR IN, AIR OUT) op de achterwand van het apparaat uit.
- Indien nodig: geperforeerde delen bewerken met een metalen beitel en hamer.

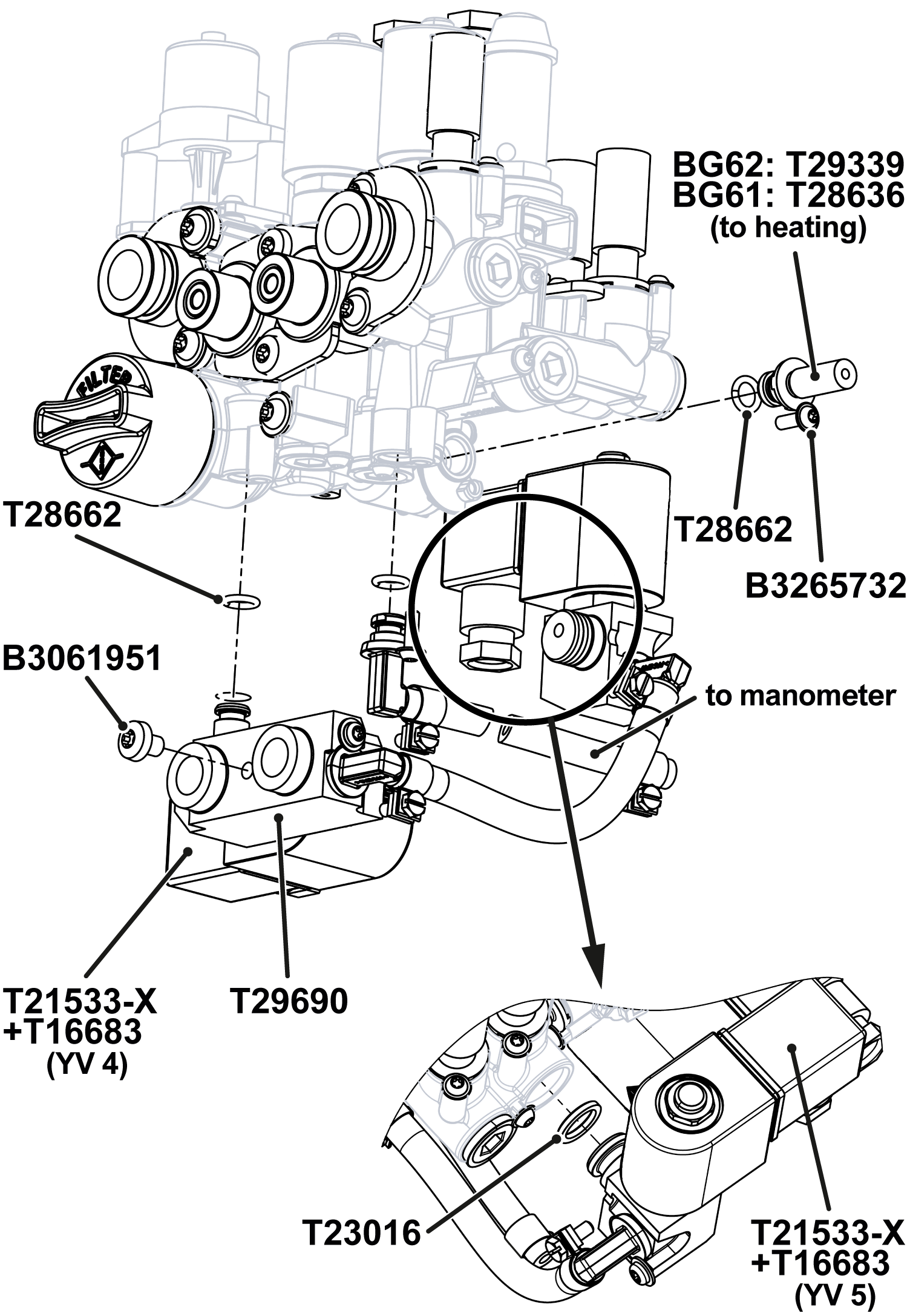

- Installeer de module (ZGM-X, T29690) met bijbehorende componenten op de koelwatermodule (KWM-Z) (afb.).
- Bevestig de module (ZGM-X) aan de achterwand van het apparaat met een schroef (B3061951).

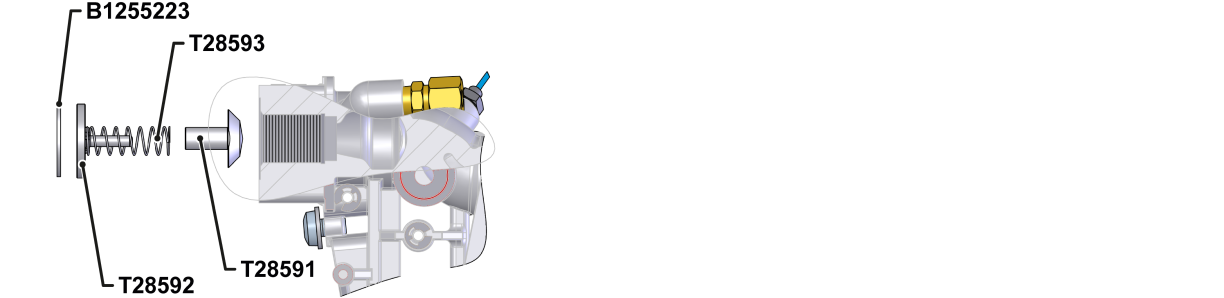

Het terugslagventiel installeren (7.10)
- Monteer de onderdelen van de terugslagklep op aansluiting A (OUT) en zet ze vast met de veiligheidsring (fig.).
- Plaats de afdekking van het luchtkanaal opnieuw. Zet vast met 6 bevestigingsschroeven.
Sluit de kabel aan en plak deze op het typeplaatje
- Leid de ventielkabel (T29295-X, T21533-X) langs de bestaande kabelboom naar de elektrische behuizing.
- Sluit de ventielkabel aan op het apparaatbord (GIF-61):
- YV 4 (T21533-X) → X52.2 (GIF-61)
- YV 5 (T29295-X) → X52.3 (GIF-61)
- Vervang verwijderde kabelbinders door nieuwe.
- Vouw de voorkant omhoog en zet 2x Torx-schroeven vast.
- Plak het typeplaatje (T19277) erop:
- op de achterwand van het apparaat
- aan de binnenzijde van de voordeur
- in de beknopte handleiding (O8402-X)
Controleer de dichtheid en functie
- Installeer de externe hydraulische aansluitingen op de Voorloop (OUT) en Terugloop (IN) opnieuw.
- Sluit de drukluchttoevoer aan (AIR_IN-aansluiting).
- Sluit de koelwatertoevoer aan (aansluiting C).
- Steek de stekker in het stopcontact en schakel de hoofdschakelaar inschakelen (QS 1).
-
Het apparaat inschakelen met de I/O-knop (
), controleer de dichtheid en functie van het apparaat.
Hoezen uitschakelen en installeren
-
Het apparaat uitschakelen met de I/O-knop ().
- Het apparaat wordt uitgeschakeld en, indien nodig, gekoeld en drukloos.
- De hoofdschakelaar uitschakelen (QS 1).
- Bevestig de covers opnieuw van het apparaat (→Apparaat openen).
