T28921, T29231: ZD interfejs
svrha
- T28921: DIGITAL zamena kabal ravne klupe
- T29231: RETROFITING DIGITALNI INTERFEJS
kvalifikacija
Električari
Materijal
| Poz. | Oznaka | Artikal | Točka | |
| T28921 | T29231 | |||
| 01 | 26-pinski stan kabal, Sub-D | T28921 | 1 | 1 |
| 02 | M3 zaključavanje blok | T15697 | - | 2 |
| 03 | šraf M3x8-Torx | B1983385 | - | 2 |
| 04 | Draht GNYE | L0709 | - | 1 |
| 05 | pločica sa nazivom | T19277 | - | 2 |
Potreban materijal
- Tork šrafciger veličina 10
Nastavite
PAŽNJA!
Rad sa jedinica zahteva poznavanje bezbednosnih uputstava i vodič za brzi početak. Zato:
Pažljivo pročitajte bezbednosna uputstva i vodič za brzi početak pre početka bilo kog posla. Osnovni uslov za siguran rad je poštovanje svih sigurnosnih uputstava i pažljivo postupanje kvalifikovanih stručnjaka kako bi se sprečile nesreće koje uključuju telesne povrede i imovinsku štetu.
Uklonite poklopce
- Kabelska zaštita

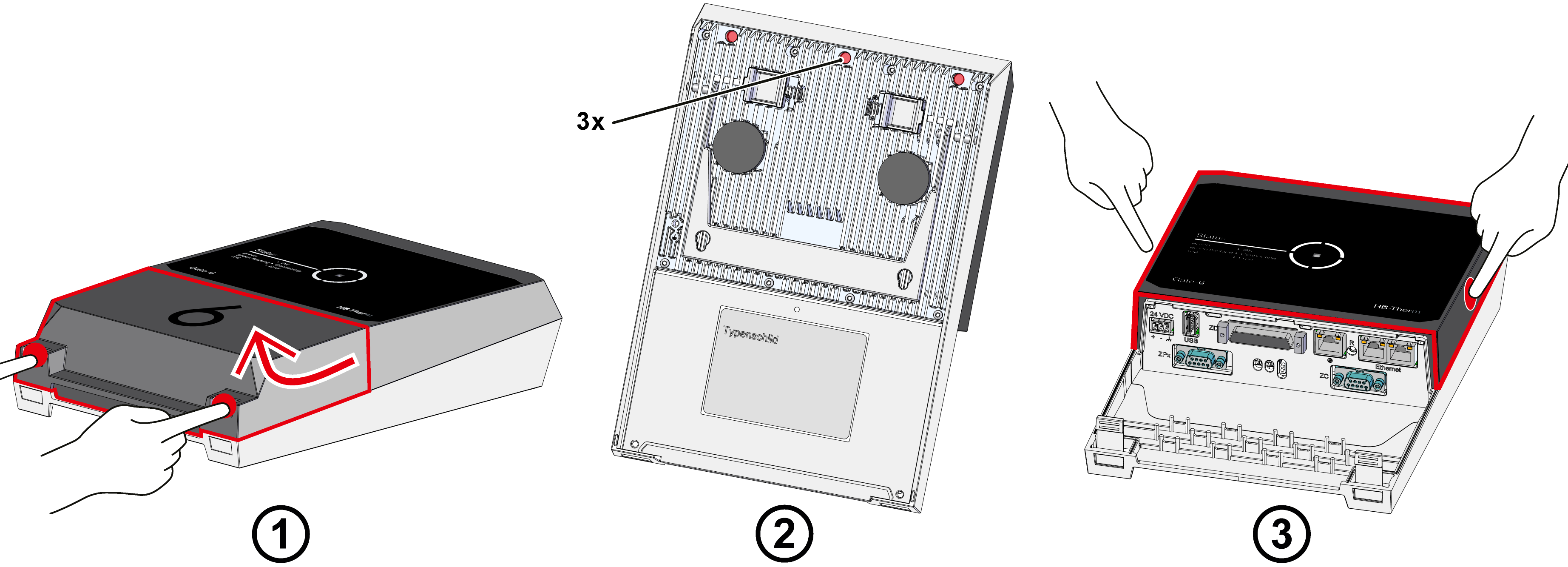

- Držite pričvrsne jezičke pritisnute i podignite kablsku zaštitu prema gore (Sl. → 1).
- Isključenje veza na Gate-6
- Isključite sve upravljačke kablove i napajanje na Gate-6.
- Poklopac kućišta
- Uklonite pričvrsne šrafove (3x) sa zadnje strane Gate-6 (Sl. → 2)
- Pritisnite poklopac kućišta bočno dok ne čujete klik (Sl. → 3). Zatim uklonite poklopac.
Zamena/Retrofit
- Uklonite slepi utikač iz otvora ZD. Ovo više nije potrebno.
- Ubacite 26-pinski kabal sa konektorom utikača spolja u otvor (T28921).
- Osigurajte konektor postavljanjem blokove za zaključavanje na (T15697, B1983385).
- Takođe instalirajte kabal za uzemljenje (L0709) na montažni vijak konektora.
- Takođe instalirajte kabal za uzemljenje (L0709) na montažni vijak konektora.
- Povežite konektore na GAT-61 kontroler.
- 26-pinski kabal za traku → slot Ks104
- Kabal za uzemljenje → Ks150 slot
Instalirajte poklopac
- Stavite poklopac Kućište i pritisnite poklopac Kućište odozgo i sa strane dok ne čujete klik.
- Instalirajte 3k montažne vijke na poleđini Gate-6.
- Zalepite pločicu Tip (T19277) na zadnju stranu Gate-6 i u brzom vodiču (O8406-Ks).
Proverite funkciju
- Proverite komunikacija preko interfejsa u skladu sa procedurom u brzom vodiču.
- Stavite poklopac kabal i pritisnite dok ne čujete klik.
