účel

Výměna desky přístroje GIF-61 (A 4)

kvalifikace

odborný personál

Materiál

Poz.OznačeníArtiklT28499
01

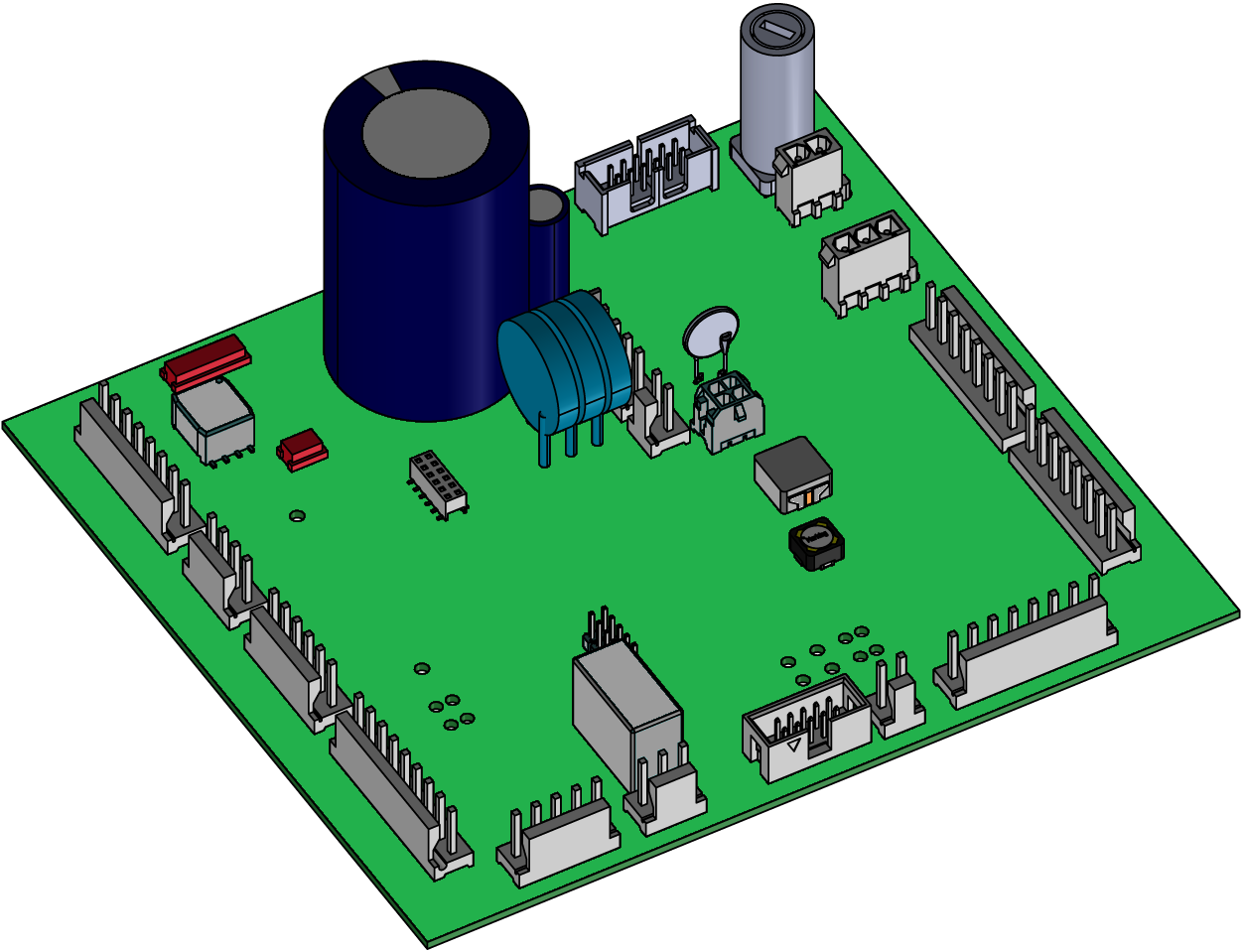

deska přístroje GIF-61

T28499-X1

Požadovaný materiál

  • Šroubovák Torx velikost 20

Video průvodce

Chcete-li sledovat video YouTube, klikněte na odkaz QR kód.

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

UPOZORNĚNÍ!

Údaje o konfiguraci a kalibraci jsou uloženy na desce přístroje GIF-61, a proto se při výměně ztratí.

ochlazení a vypnutí

  • Na základní obrazovce klepněte na tlačítko funkce ().
    • Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Otevřená přední strana

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.

Vyměňte náhradní díl

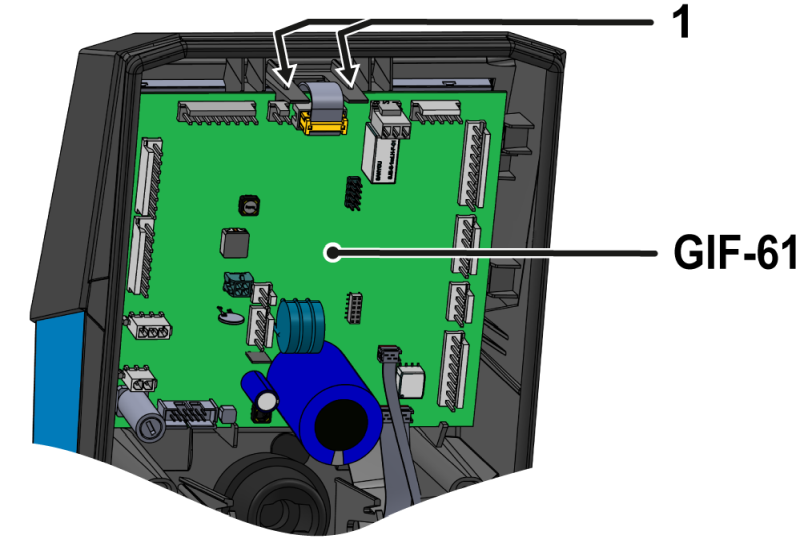

  • Odstraňte všechny konektory na desce přístroje GIF-61.
  • Stiskněte montážní popruhy desky přístroje GIF-61 (①) směrem ven.
    • Desku plošných spojů lze nyní zvednout.
  • Vložte novou desku přístroje GIF-61 do příslušných výklenků.
    • Zkontrolujte, zda jsou upevňovací popruhy zajištěny na svém místě (①).
  • Zapojte konektory zpět do desky přístroje GIF-61.
    • Zkontrolujte, zda jsou všechny konektory správně připojeny.

Zavřít vpředu

  • Sklopte přední část a zajistěte 2x šrouby Torx.

zapnout přístroj

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
    • Přístroj automaticky aktualizuje software podle potřeby.

UPOZORNĚNÍ!

Pokud je konfigurace neúplná, zobrazí se na obrazovce odpovídající chybová zpráva. Chybová zpráva může být ignorována, protože všechny údaje a parametry jsou poté resetovány přístrojem.

Resetovat údaje

  • Klepněte na tlačítko profilu na základní obrazovce.
  • Vyberte možnost [Profil uživatele]
  • Nastavte parametry na „servisni“
  • Vyberte možnost [Servis] > [Konfigurace] > [Obnovit kompletní]
    • Přístup je přes kód "1.2. “
  • Klepnutím na symbol resetování obnovíte všechna data.

konfigurace

  • Vyberte možnost [Servis] > [Konfigurace].
    • Přístup je přes kód "1.2. “
  • Překonfigurovat přístroj. Při konfiguraci postupujte podle informací na typovém štítku zařízení. Vyžaduje se následující nastavení parametrů:
    • číslo přístroje
    • rok výroby
    • teplota
    • hydraulický systém
    • velikost přístroje
    • typ vytápění
    • typ čerpadla
    • typ chlazení
    • Síťové napětí (U N)

Kalibrovat

Nebezpečí v důsledku nesprávné kalibrace

Nesprávné kalibrace mohou způsobit poruchy přístroje. To je důvod, proč:

  • Ověření kalibrace

Kalibrace měření tlaku

  • Ujistěte se, že přístroj je beztlaký.
    • Manometr na přístroji by měl číst 0,0 (± 0,3) bar.
  • Odstraňte hydraulické spoje na vedení Výstup z přístroje a Zpátečka.
  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Tlak v systému] nebo [Vstupní tlak].
    • Systémový tlak by měl ukazovat 0,0 (± 0,1) bar.
  • Pokud existuje odchylka > 0,1 baru, musí být zkontrolovány tlakové senzory zařízení. V případě větších lineárních chyb musí být opravena obecná odchylka (odsazení) od snímače tlaku.
    • [Servis] > [Kalibrace] > [Tlak] > [Snímač Tlaku 1 ofset] (systémový tlak) nebo [Snímač tlaku 2 Ofset] (vstupní tlak).

Zkontrolujte měření tlaku

  • Vyberte možnost [Displej] > [Skutečné Hodnoty] > [Tlak v systému] nebo [Vstupní tlak]
    • Systémový tlak by měl ukazovat 0,0 (± 0,1) bar. Pokud ne, opakujte kalibrace snímače tlaku.

Kalibrace měření průtoku

  • Namontujte hydraulické vedení s uzavíracím ventilem (např. Tester HB-TP180) mezi připojení Výstup z přístroje a Zpátečka.
  • Provozujte přístroj v normálním provozu při teplotě 40° C po dobu nejméně 10 minut.
  • Vyberte možnost [Servis] > [Kalibrace] > [Průtok] > [Průtok] > [Průtok ofsetový (interní)].
    • Nastavte parametry na 5 l/min.
  • Uzavřete uzavírací ventil mezi Výstupem z přístroje a návratem a počkejte 1 minutu.
  • Přečtěte si aktuální průtok.
  • Nastavte parametry [odsazení průtoku (interní)] podle následujícího výpočtu:
    • Nový offset = 5 l/min — „proudový průtok“ [průtok].
  • Znovu otevřete uzavírací ventil.

Kontrola měření průtoku

  • Provozujte přístroj v normálním provozu při teplotě 40° C po dobu nejméně 10 minut
  • Uzavřete uzavírací ventil mezi Výstup z přístroje a Zpátečka
    • Průtok klesne na 0 l/min a výstražná zpráva „Průtok nula“ je zpožděna.
  • Potvrdit Potvrdit alarm a otevřít uzavírací ventil.

Kontrola funkce

  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.
    • Zkontrolujte funkce přístroje (rules pro požadovanou cílovou hodnotu).
  • Vypněte přístroj pomocí tlačítka I/O ().
    • Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
