Připojení Thermo-6
POZOR!
Elektrické a hydraulické požadavky musí splňovat informace uvedené v technických údajích. Kliknutím sem zobrazíte další informace.
Elektrická
Mějte elektrické připojení provedené kvalifikovanými elektrikáři za následujících podmínek:
- Elektrické připojení proveďte až po provedení hydraulického připojení.
- Napájecí napětí, frekvence a vstupní ochrana jednotky pro regulaci teploty musí odpovídat informacím na typovém štítku a v technických údajích klikněte zde
postup:
- Vytvoření připojení elektrické sítě
- Volitelně připojená datová rozhraní, externí řídicí jednotka a/nebo externí senzory, klikněte zde
Hydraulické
Mějte hydraulické přípojky provedené kvalifikovaným hydraulickým personálem za následujících podmínek:
- Šroubové spoje a hadicová vedení musí splňovat specifikace uvedené v technických údajích (odolnost proti tlaku a teplotě).
- Pokud doporučené připojení hadice nelze připojit k vnějšímu okruhu přenosu tepla, musí být pro dosažení nejmenších tlakových ztrát provedeno snížení průřezu na vnějším okruhu přenosu tepla, nikoli na zařízení.
- Pro všechna šroubová spojení použijte montážní pastu, protože mají tendenci se zasekávat (zejména nerezová ocel na nerezové oceli).
- Metrický šroub s vnitřním šestihranem M8 pro příslušenství a příslušenství musí být utažen maximálním točivým momentem 20 Nm.
- Pro optimální využití chladicí kapacity jednotky pro regulaci teploty udržujte výstup chladicí vody co nejkratší a bez protitlaku.
- Připojení hadic zajistěte dostatečně před přímým kontaktem, abyste předešli riziku popálení.
postup:
- Připojte příslušenství a příslušenství
- Připojte přívod a výstup chladící vody
- Připojte Výstup z přístroje a Zpátečka
- Volitelně připojte systém přívodu a výstupu vody, klikněte zde
- Volitelně připojte vstup a výstup stlačeného vzduchu, klikněte zde

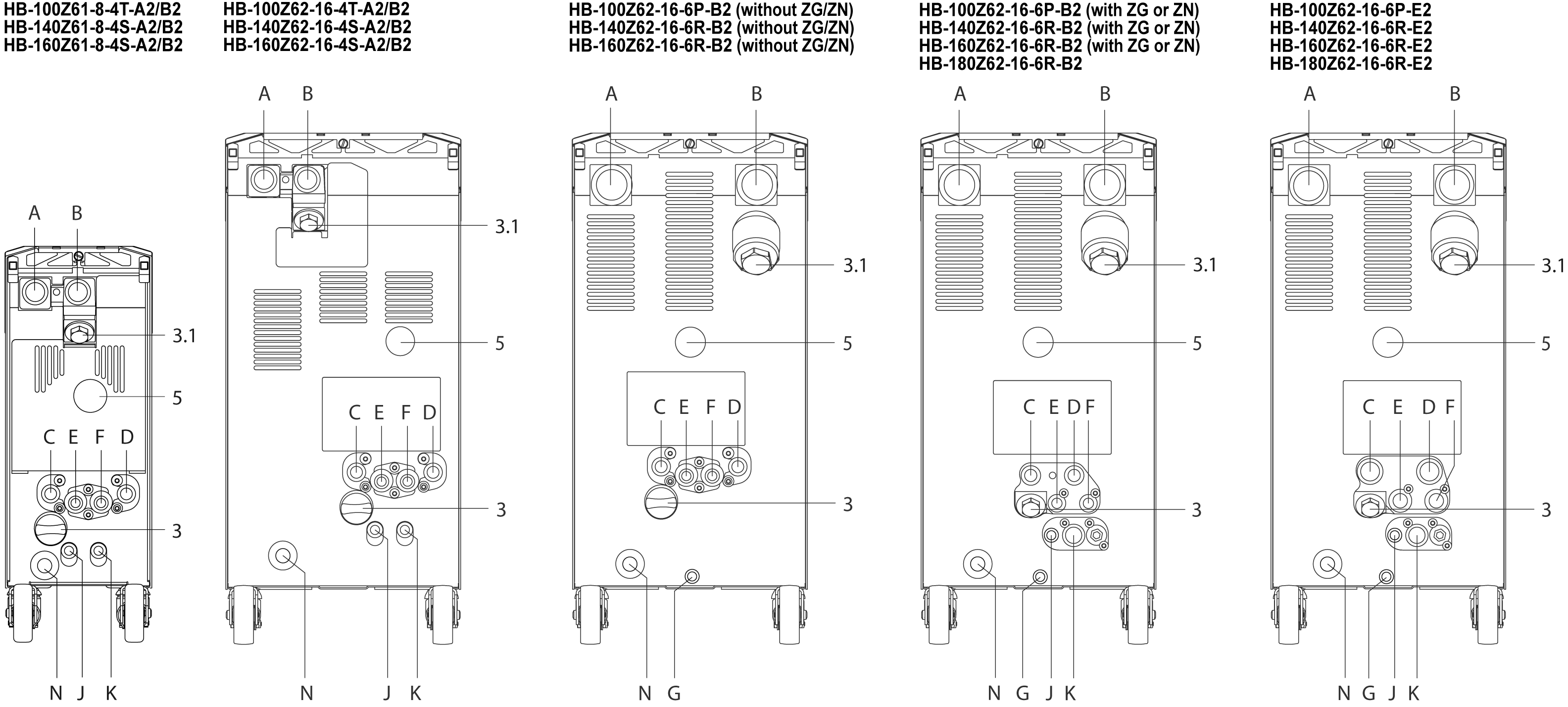

A | OUT | Výstup z přístroje |
B | IN | Zpátečka |
C | Vstup chladící vody | |
D | Výstup chladící vody | |
5 | Indikátor tlaku | |
3.1 | Filtr na zpátečce | |
3 | Filtr chladicí vody | |
E | S1 | Vstupní systémové vody * |
F | S2 | Výstup systémové vody * |
J | AIR IN | Vstup stlačeného vzduchu (ZG) |
K | AIR OUT | Výstup stlačeného vzduchu ** (ZG) |
N | -- | Napájecí kabel |
* Připojení by mělo být použito pouze v případě, že jste přepnuli na samostatná připojení pro systémovou vodu. Klikněte zde** Připojení lze použít pouze v případě, že je na tuto zásuvku nastaveno Vyprazdňování formy stlačeným vzduchem. Klikněte zde
