Kravene til Wasser i kølekredsløbet kan afvige fra kravene i systemkredsløbet. En løsning er at fylde systemkredsløbet ikke med kølevand, men med behandlet Wasser via en separat tilslutning til systemvandet. Om nødvendigt kan den fælles tilslutning til kølevand og systemvand omdannes til separate forbindelser. På denne måde kan de respektive krav til begge vandkredsløb opfyldes .

Nødvendigt udstyr:

  • Torx skruetrækker

  • slidset skruetrækker

  • Monteringsfedt til O-ring (f.eks. Silikonefedt)

Fortsætte

BEMÆRK!

Smør O-ringene på vendbar stift og tilslutningsstift med passende monteringsfedt inden installation. Dette gør installationen lettere, forhindrer skader og øger O-ringenes levetid.

Eksploderet visning af forbindelsen:

Indgang til kølevand / systemvand

  1. Fjern skruerne (①) med en Torx-skruetrækker, og fjern monteringsbeslagene.
  2. Indsæt den slidsede skruetrækker i rillen på tilslutningsstiften (②), og fjern den ved hjælp af håndtaget.
  3. Fjern den vendbare kegle (③) manuelt, drej 180° og sæt den i igen.
  4. Geninstaller stikket (②).
  5. Monter monteringsbeslaget, og spænd skruerne (①) med Torx-skruetrækkeren.

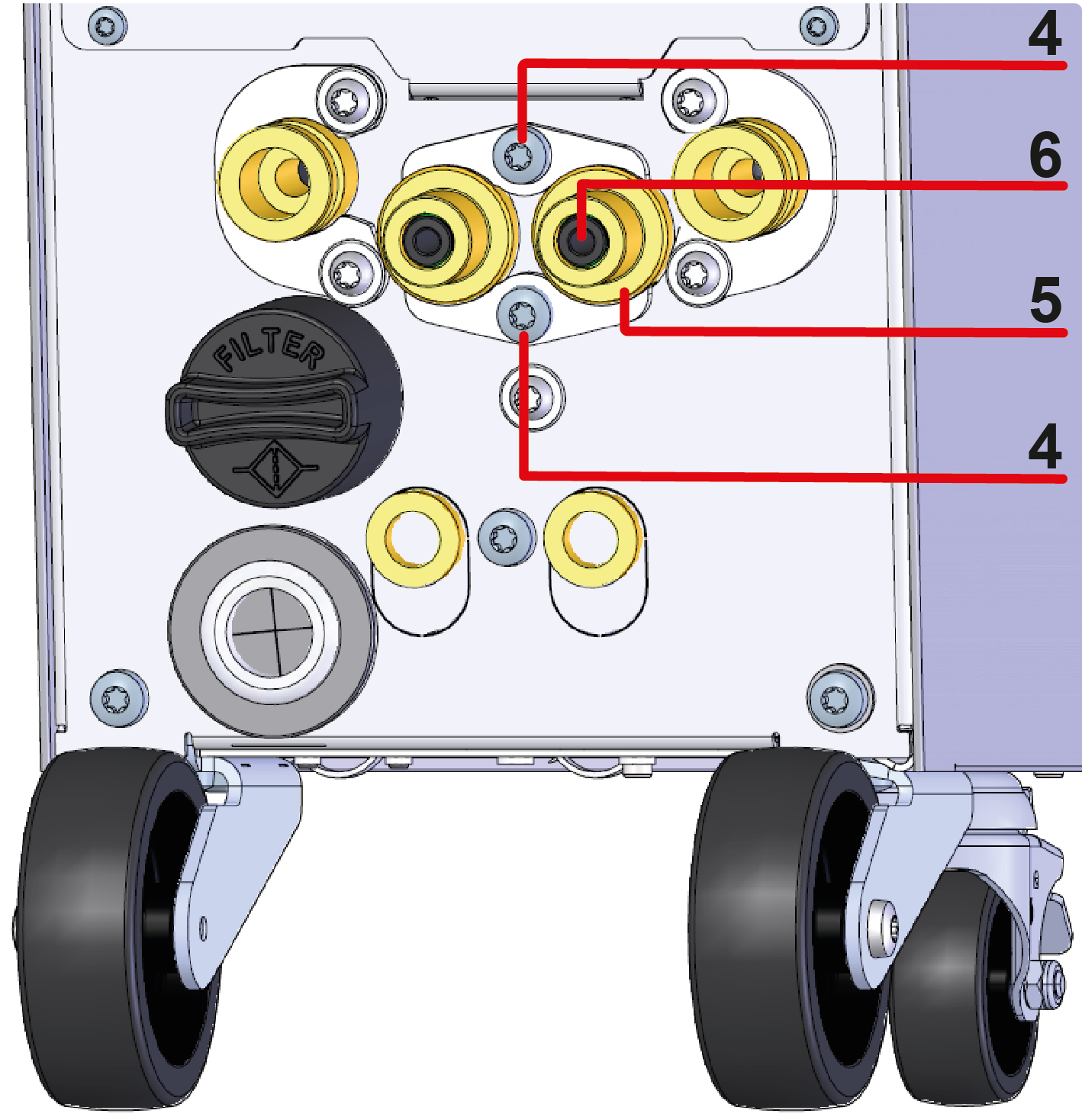

Output til kølevand / systemvand

  1. Fjern skruerne (④) med en Torx-skruetrækker, og fjern monteringsbeslagene.
  2. Indsæt den flade skruetrækker i rillen på tilslutningsstiften (⑤), og fjern den ved hjælp af håndtaget.
  3. Fjern den vendbare kegle (⑥) i hånden, drej den 180° og sæt den tilbage i
  4. Geninstaller stikket (⑤).
  5. Monter monteringsbeslaget, og spænd skruerne (④) med Torx-skruetrækkeren.
